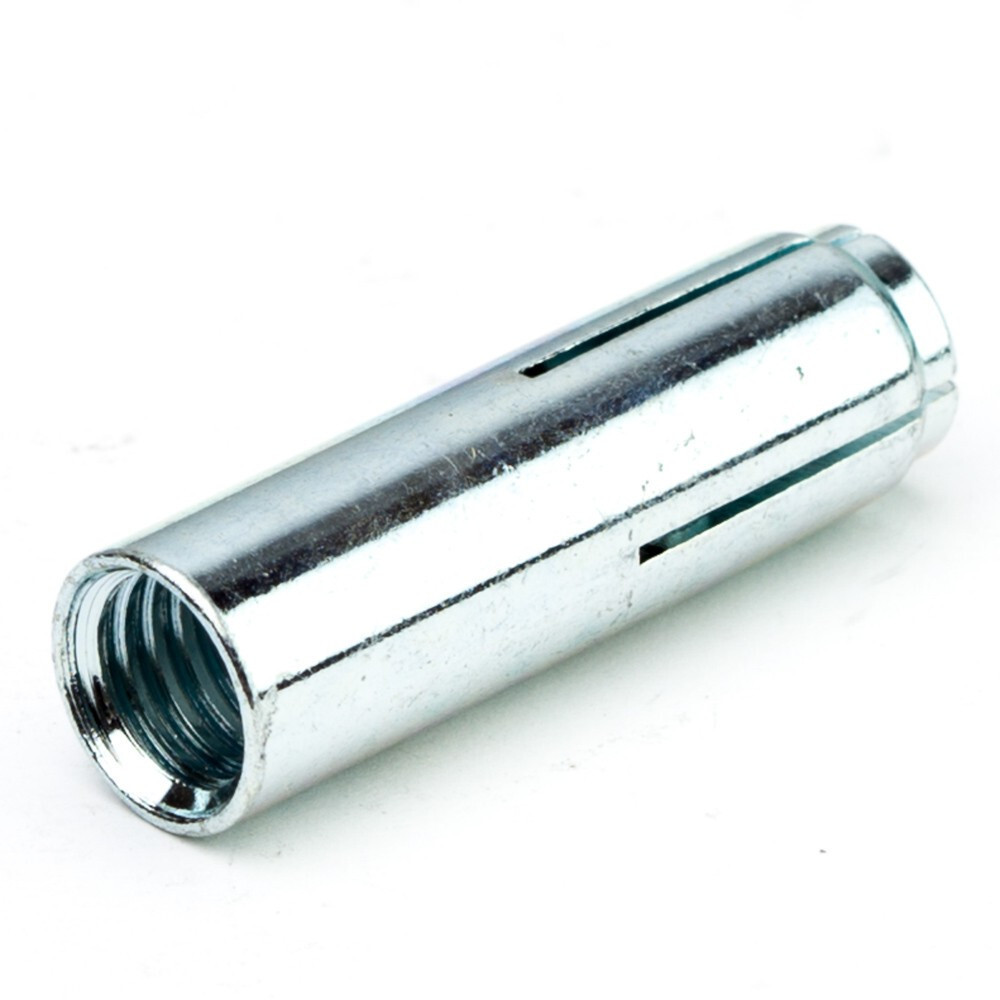

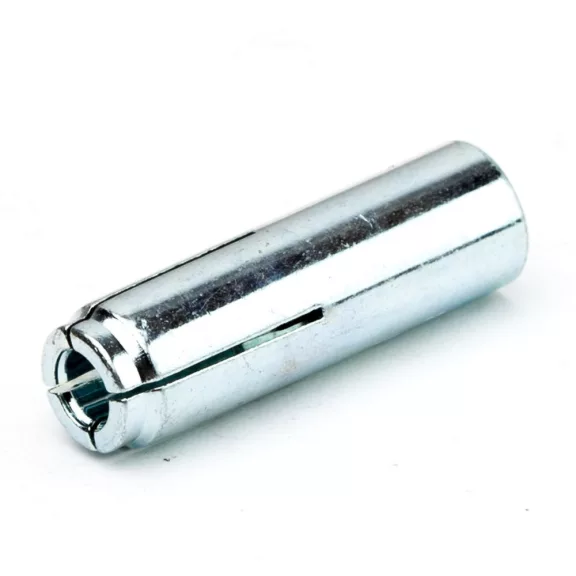

M16 fémdűbel

M16 fémdűbel expanziós – M16-os csavarhoz

Az M16 fémdűbel a szakmai expanziós rögzítők felső kategóriáját képviseli. Tömör betonba, mészkőbe és természetes kőbe beépítve maximális fogóerőt nyújt, és kifejezetten azon szerkezeti rögzítési feladatokra tervezték, ahol a tervező vagy a statikus M16-os menetű csavart ír elő. Ipari berendezések tartószerkezeteinek, nagyméretű fali konzoloknak, betonvázas épületek gépészeti tartóelemeinek rögzítésekor ez a méret adja a szükséges biztonsági tartalékot.

Mire használható?

• Ipari berendezések rögzítése – Gyártósorok, gépek és technológiai berendezések talprögzítése betonpadlón vagy betonfalon, ahol M16-os csavar az előírt méret.


• Nehézszerkezeti konzolok – Nagyméretű, erősen terhelt fali konzolok betonvázba csavarázásakor.


• Épületszerkezeti rögzítés – Homlokzati ankerkötések, acélszerkezetek betonhoz csatlakoztatásakor, ahol a statikai számítás M16-os expanzív dübelt ír elő.


• Gépészeti főtartók – Nagyobb légcsatorna-tartók, fővezeték-konzolok, ventilátoralapok betonba rögzítésekor.

Jó tudni

Az M16 fémdűbel beépítése általában 16 mm-es kalapácsfúróval elkészített furatot igényel, amelynek mélységét és átmérőjét a gyártó adatlapja határozza meg. Komplex vagy statikailag kritikus rögzítési feladatoknál a beépítési előírásokat kötelező betartani, és a fogóerőt próbaterheléssel igazolni. A furat elkészítésekor kerüld az ütve fúrást természetes kőben, mert az repedést okozhat.

Gyakori kérdések

Mikor szükséges M16-os fémdübel M12 helyett?

Az M16-os méretet akkor kell alkalmazni, amikor a tervező vagy a statikus M16-os csavart ír elő a rögzítési ponthoz – általában akkor, ha a terhelés meghaladja az M12-es dübel névleges kapacitását, vagy ahol a biztonsági szabvány nagyobb méretet kötelező megadott szerkezettípusoknál.

Milyen furatmélységet igényel az M16 fémdűbel?

A furatmélység a dübel teljes hosszánál általában 5–10 mm-rel nagyobb legyen, hogy a dübel teljes hosszán beépíthető legyen és a kőpor ne akadályozza a beültetést. A pontos értéket mindig a gyártó adatlapján ellenőrizd, mert ez típusonként eltérő lehet.

Hogyan ellenőrizhető az M16 dübel fogóereje beépítés után?

Kritikus rögzítési pontokban próbaterheléssel (kivonási teszttel) ellenőriznek, speciális kihúzó berendezéssel. Háztartási vagy kisipari alkalmazásban ez ritkán indokolt, de ipari és közintézményi beruházásoknál a kivitelező köteles a terhelési próbát dokumentálni, ha a statikai terv előírja.
