M10x100 hatlapfejű metrikus csavar

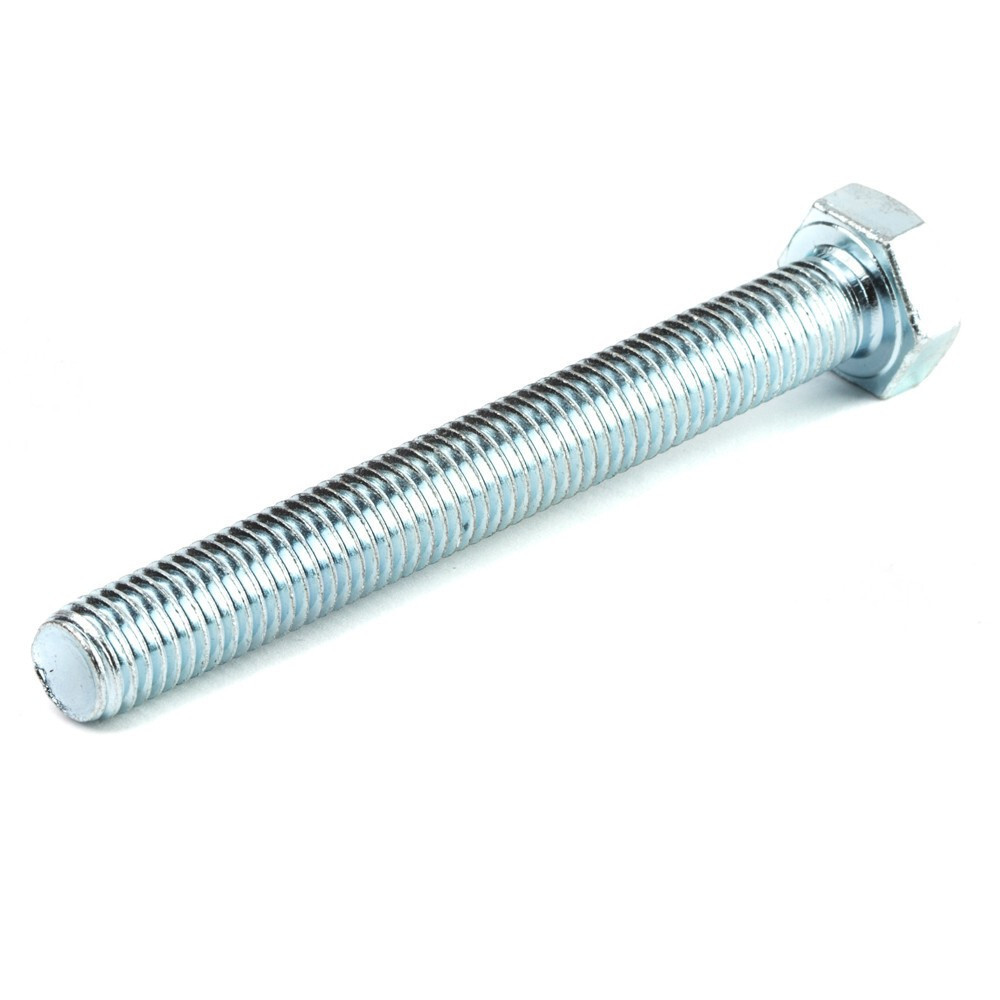

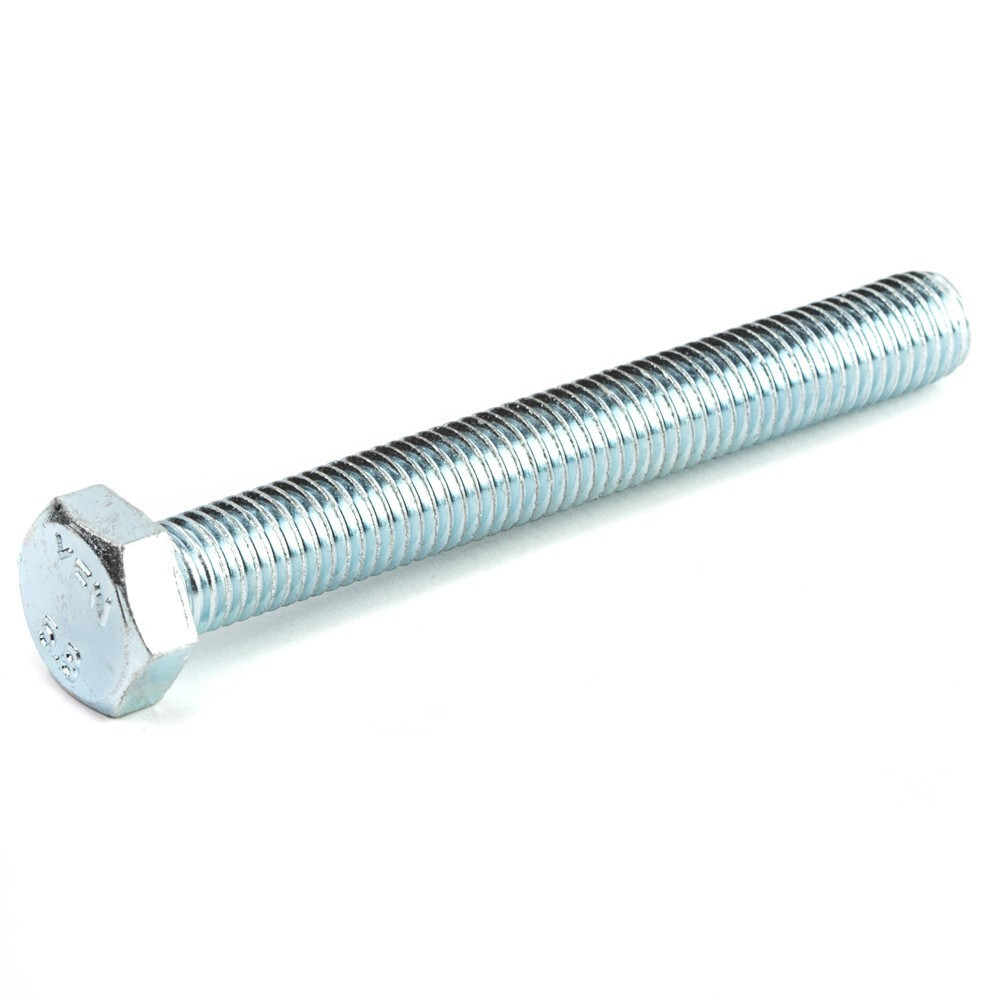

M10×100 mm hatlapfejű metrikus csavar – horganyzott acél

Az M10×100 mm-es hatlapfejű metrikus csavar az M10-es menetsor leghosszabb tagja a sorozatban, amelyet kifejezetten vastag anyagok, szendvicskötések és több elemből álló szerkezetek összefogásához terveztek. A 100 mm-es szár elegendő menetszakaszt biztosít alátétekkel és önbiztosítécos anyával együtt is. Horganyzott acél kivitelben jellemzően beltéri és félig kültéri felhasználásra alkalmas.

Mire használható?

• Nagyon vastag gerendák – Ácsolt szerkezetekben, ahol az összesített anyagvastagság 75–82 mm körüli.


• Szendvicskötések – Több réteg vastag fa- vagy fémelem egyidejű összefogásakor.


• Ipari tartószerkezetek – Gépvázak, ipari polcrendszerek és tartószerkezetek összekötőelemeként.


• Kerti fa épületek főváza – Pergolák és teraszkeretek gerendavázainak összekötésekor.

Jó tudni

Az M10×100-as csavar esetén az összesített anyagvastagság ne haladja meg a 87–90 mm-t, hogy az anyán elegendő menetes fogás maradjon. Ha a szükséges összekötési hossz ennél nagyobb, menetes szár (menetes rúd) és két anya kombinációja jobb megoldás. M10-es csavarhoz 17 mm-es villáskulcs szükséges.

Gyakori kérdések

M10×100 vagy menetes szár: mikor melyik?

Ha az összekötendő anyagok vastagsága meghaladja a 85–90 mm-t, menetes szár (rúd) és két anya kombinációja megfelelőbb, mert a szár teljes hosszán menetes. Az M10×100-as csavarszár fejétől mérve csak az utolsó kb. 26–30 mm menetes, a többi sima szár.

Az M10×100 csavar terhelhető-e húzóerővel?

Az M10-es csavar húzó igénybevételt is el tud viselni, de a megengedett húzóerő a szilárdsági osztálytól függ. 4.8 osztálynál kisebb, 8.8 osztálynál nagyobb húzóerő alkalmazható. Teherhordó kötésnél mindig a tervező által megadott adatoknak megfelelő csavart kell alkalmazni.

Hogyan kell az M10×100 csavart fa gerendákhoz rögzíteni?

Fúrd elő az összekötendő elemeket 10–10,5 mm-es csigafúróval, helyezd fel a fakötésű alátétet a csavarfejre, vezessük át a csavart, tedd fel alátéttel az anyát, majd egyenletesen húzd meg 17 mm-es villáskulccsal. Ellenőrizd, hogy az anya nem mélyedt-e be a fába.
