M10 lapos alátét

M10 lapos alátét – terheléselosztás középméretű csavarkötéseknél

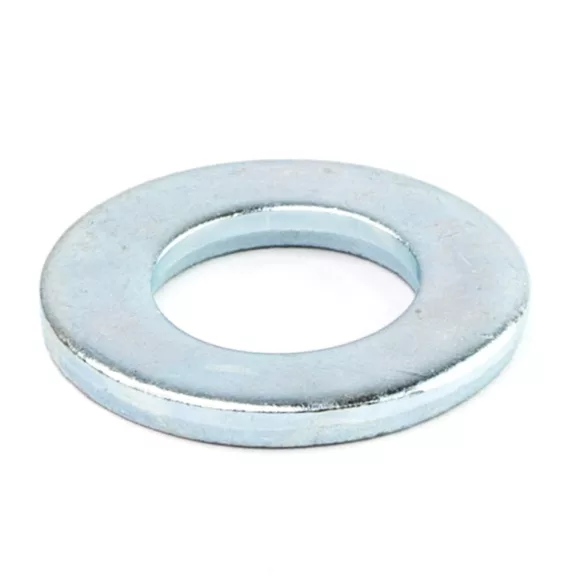

Az M10 lapos alátét horganyzott acélból készített alátét, amelyet M10-es csavar szárára húzva a csavarfej és az anya alá egyaránt be lehet helyezni. A kötési pont befogási területét megnöveli, csökkentve az egységnyi felületre ható nyomásfeszültséget – megakadályozza, hogy a csavarfej bemélyed fába, betoncsatlakozásnál acéltalpba vagy puha alapanyagba.

Mire használható?

• Fa szerkezetek és talpak – Fából épített tartóvázak, teraszgerendák és padlószerkezetek M10-es csavarkötéseinél a csavarfej besüllyedésének megakadályozásához.


• Betonhoz csatlakozó acéltalpak – Betonlapra csavarolt acéltalpak és felfüggesztési pontok rögzítésekor az alátét egyenletesebben osztja el a szorítóerőt a beton és a fém között.


• Csőbilincsek és fali tartók – Falakon és gerendákon átvezetett csőbilincsek M10-es rögzítőinél, ahol az alátét nélkül a csavarfej a fal anyagába mélyedhet.


• Ipari és gépészeti kötések – Közepes teherbírású ipari csavarkapcsolatokban, ahol a furat mérete nem pontosan illeszkedik, az alátét korrigálja a terhelési eloszlást.

Jó tudni

DIN 125-ös szabvány szerint az M10-es lapos alátét tipikus külső átmérője 20 mm, belső furata kb. 10,5 mm. Puha alapanyagnál a DIN 9021 (fakötésű, nagyobb felfekvő felületű) alátét még hatékonyabb védelmet ad a besüllyedés ellen.

Gyakori kérdések

Mikor szükséges M10 lapos alátét egy csavarkötésnél?

Lapos alátét akkor szükséges, ha a csavarfej alatti befogási felület kisebb az optimálisnál, vagy ha az alapanyag (fa, beton, alumínium) nyomásra deformálódhat. Az M10-es alátét megnöveli a kontaktfelületet, így a szorítóerő nem koncentrálódik kis területre.

Mi a különbség a DIN 125 és DIN 9021 alátét között?

A DIN 125 (standard lapos alátét) kisebb külső átmérőjű és vékonyabb – általános fémszerkezeti kötéseknél elegendő. A DIN 9021 (fakötésű alátét) nagyobb külső átmérőjű, ezért puha alapanyagnál, fánál és alumíniumnál jobban osztja el a terhelést és hatékonyabban akadályozza meg a besüllyedést.

Horganyzott M10 alátét kültéren is megbízható?

Horganyzott alátét mérsékelt kültéri körülmények, pl. kerti szerkezetekhez megfelelő. Tartósan nedves vagy savas közegben rozsdamentes acél alátét biztosít hosszabb élettartamot.
