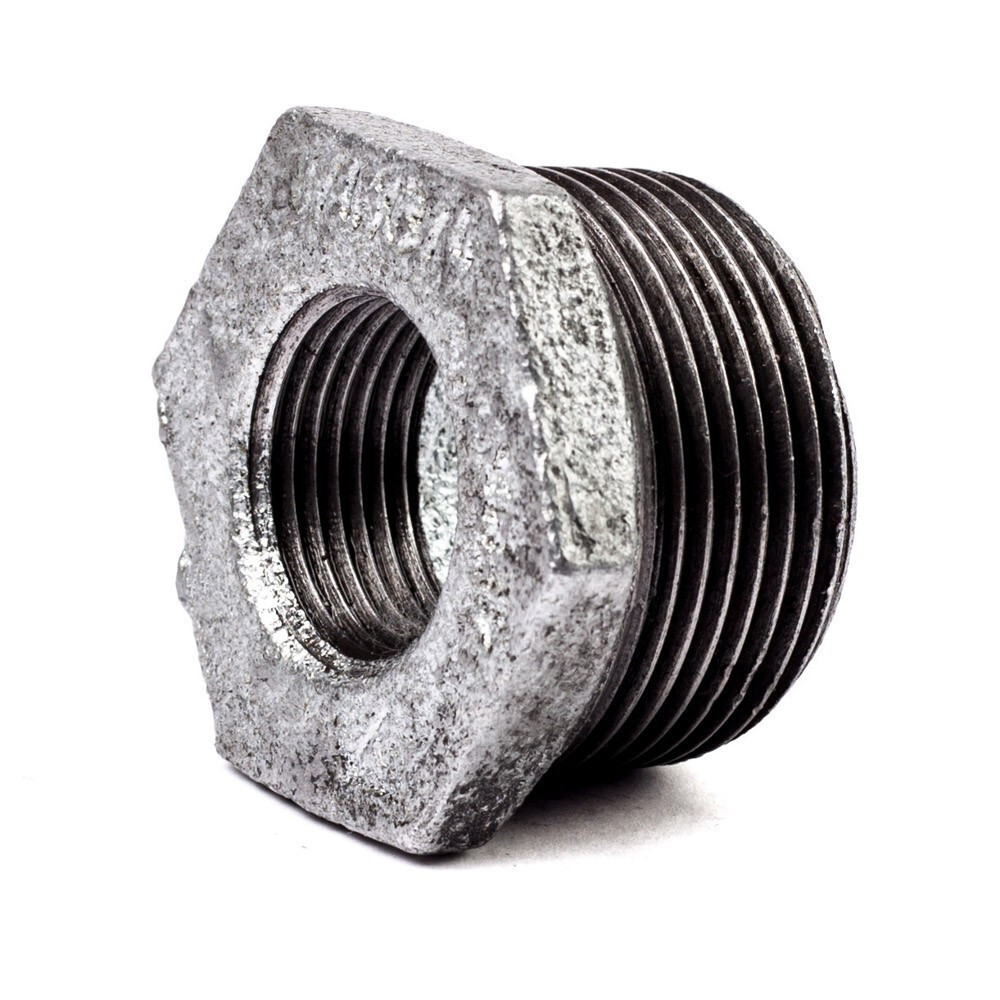

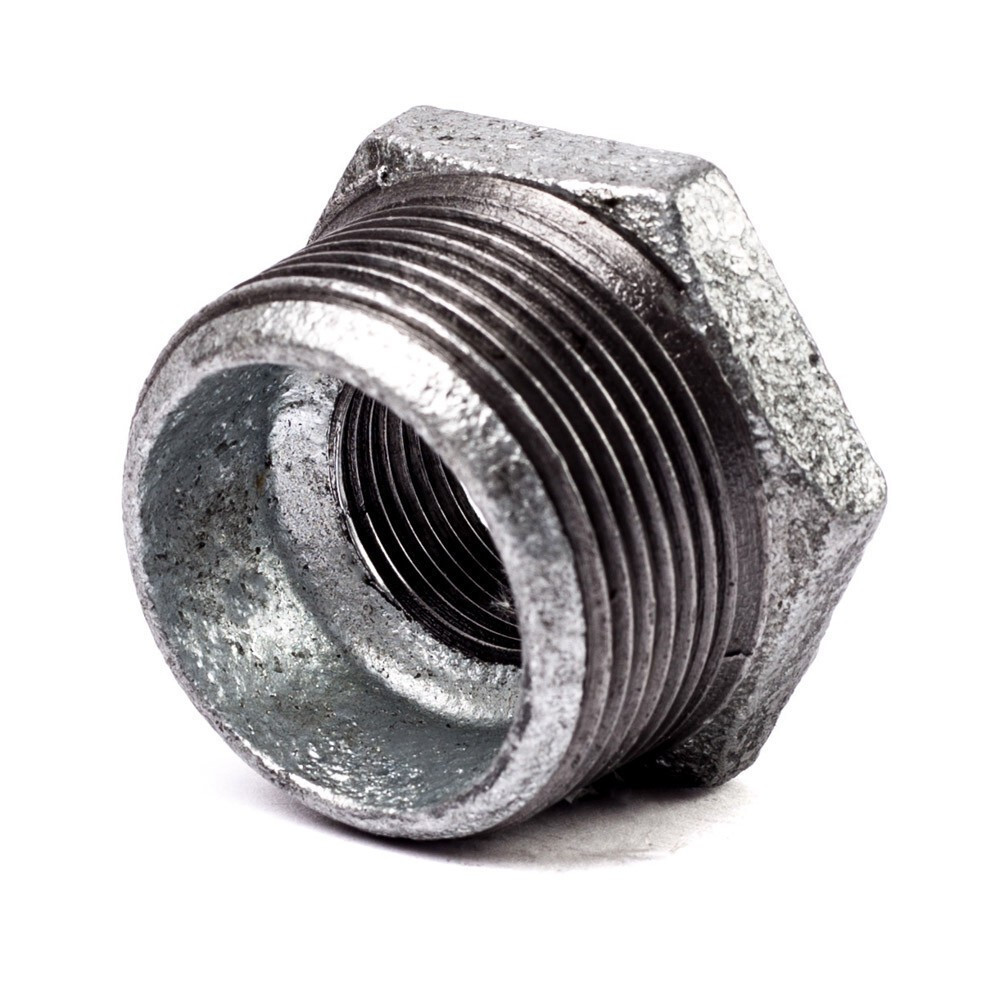

6/4"-5/4" szűkítő horganyzott

Szűkítő 6/4"-5/4" horganyzott

A 6/4"-5/4" horganyzott szűkítő (redukció) lehetővé teszi, hogy a 6/4"-os horganyzott csőhálózatból 5/4"-os leágazást csatlakoztassanak egyetlen idommal. Nagy oldala 6/4" külső menetes, kis oldala 5/4" belső menetes. A szomszédos méretváltásnál (DN40→DN32) ez a szűkítő a legkövetkezetesebb lépcsőzetes megoldás nagy csőhálózatoknál.

Mire alkalmazható?

• 6/4"-os fővezetékből 5/4"-os leágazás – Ahol a 6/4"-os fővezetékből szomszédos méretű 5/4"-os ágat kell csatlakoztatni.


• Épületgépészeti fővezeték leágaztatás – Nagy épületek DN40-es hálózatából kisebb szekunder kör indulásakor.


• Ipari csőhálózat – Ipari csőrendszerek 6/4"-os főágából 5/4"-os szekunder ág csatlakoztatásakor.


• Lépcsőzetes szűkítés első lépése – Ha 6/4"-ből több szűkítési lépéssel jutnak el kisebb csőméretig.

Jó tudni

A 6/4"-5/4" szűkítő egy csőméretet vált (DN40→DN32) – ez a szomszédos lépcsőzetes szűkítés. A 6/4"-os oldal meghúzásához 55–60 mm nyílású csőkulcs szükséges. Tömítőanyag mindkét csatlakozásnál szükséges.

Gyakori kérdések

Miben különbözik a 6/4"-5/4" szűkítő a 6/4"-1" változattól?

A 6/4"-5/4" egy méretlépcsőt vált (DN40→DN32), a 6/4"-1" kettőt ugrik (DN40→DN25). Ha a leágazás 5/4"-os, ez az idom a helyes; ha 1"-os, a 6/4"-1" szűkítő szükséges.

Hogyan kell a 6/4"-5/4" szűkítőt beépíteni?

A 6/4"-os (nagy, külső menetes) oldalt PTFE tömítőszalaggal a 6/4" belső menetes foglalatba csavarják. Az 5/4"-os (kis, belső menetes) oldalba a csatlakozó csővég csavarható tömítőanyaggal.

Milyen csőkulcs szükséges a 6/4"-os oldal szereléséhez?

A 6/4"-os idomhoz 55–60 mm nyílású csőkulcs szükséges; az 5/4"-os oldal 46–50 mm nyílású csőkulccsal szerelhető.
