6/4"-1" szűkítő horganyzott

Szűkítő 6/4"-1" horganyzott

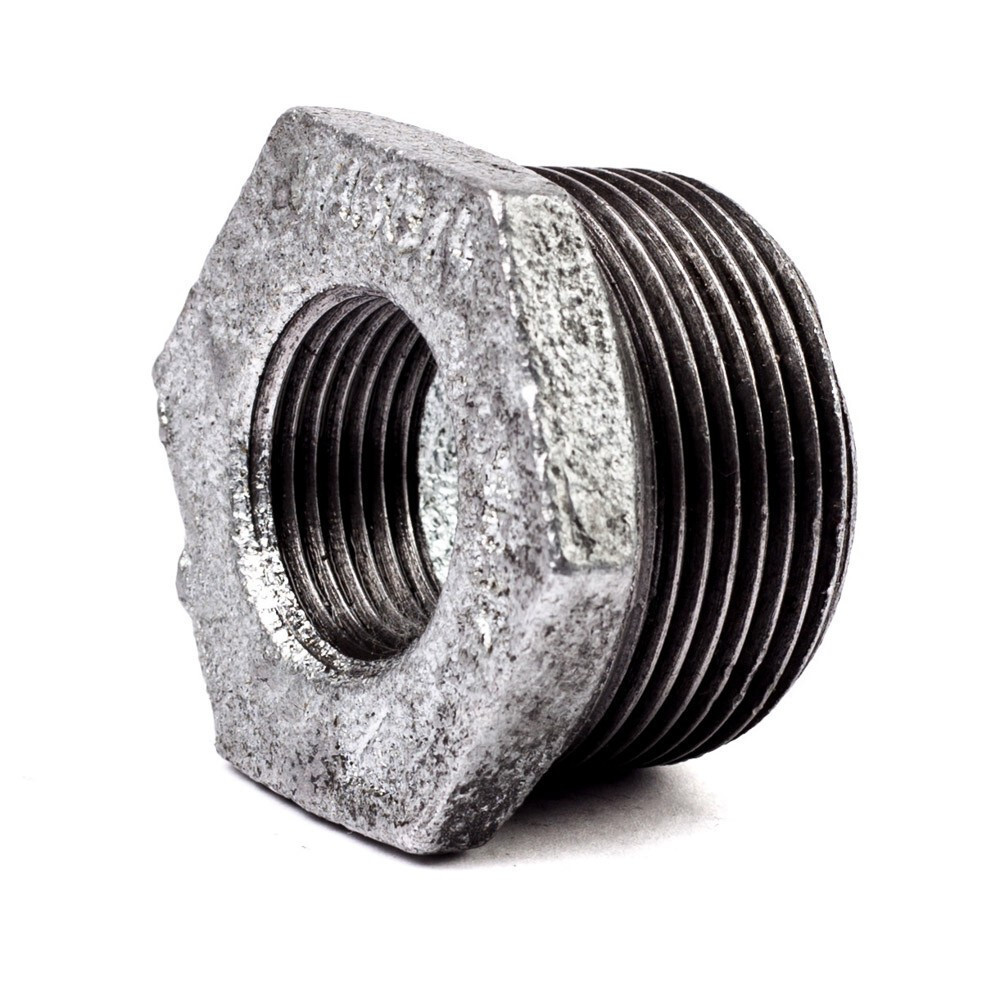

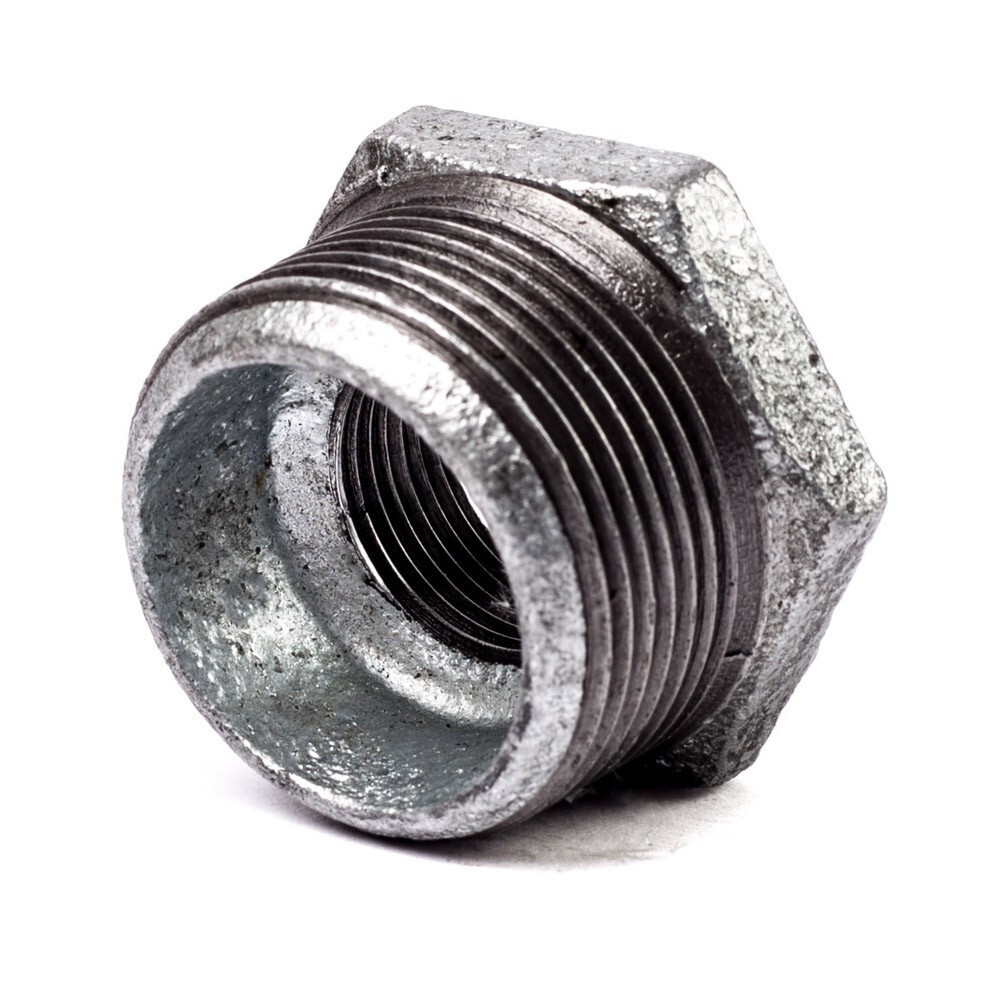

A 6/4"-1" horganyzott szűkítő (redukció) lehetővé teszi, hogy a 6/4"-os horganyzott csőhálózatból közvetlen 1"-os leágazást csatlakoztassanak. Nagy oldala 6/4" külső menetes, kis oldala 1" belső menetes. Épületek csőhálózatain és ipari rendszereken alkalmazzák, ahol a 6/4"-os fővezetékből 1"-os szekunder kört kell csatlakoztatni.

Mire alkalmazható?

• 6/4"-os fővezetékből 1"-os leágazás – Nagy fővezetékből közepes méretű szekunder kör vagy csatlakozó ág indulásakor.


• Épületek csőhálózata – Nagy épületek 6/4"-os csőhálózatából 1"-os ág csatlakoztatásakor.


• Ipari csőhálózat leágazás – Ipari 6/4"-os fővezetékből 1"-os műszerbekötési ághoz.


• Kazánkör csatlakoztatás – 6/4"-os fővezetékből 1"-os kazánkör indulásakor.

Jó tudni

A 6/4"-1" szűkítő két csőméretet vált (DN40→DN25). Tömítőanyag szükséges mindkét csatlakozásnál. A 6/4"-os oldal meghúzásához 55–60 mm-es csőkulcs szükséges. A beépítési irányt – melyik oldal megy hova – a csőhálózat megtervezésekor figyelembe kell venni.

Gyakori kérdések

Mi a különbség a 6/4"-1" és a 6/4"-3/4" szűkítő között?

A 6/4"-1" két csőméretet vált (DN40→DN25), a 6/4"-3/4" hármat ugrik (DN40→DN20). Ha a leágazás 1"-os, a 6/4"-1" szűkítő szükséges; ha 3/4"-os, a 6/4"-3/4" a helyes idom.

Hogyan kell a 6/4"-1" szűkítőt beépíteni?

A 6/4"-os (nagy, külső menetes) oldalt PTFE tömítőszalaggal a 6/4" belső menetes foglalatba csavarják. Az 1"-os (kis, belső menetes) oldalba a csatlakozó 1"-os csővég vagy közcsavar tömítőanyaggal csavarható.

Milyen csőkulcs szükséges a 6/4"-os oldal szereléséhez?

A 6/4"-os idomhoz 55–60 mm nyílású csőkulcs szükséges. Az 1"-os oldal kisebb, 30–32 mm csőkulccsal szerelhető.
