5/4" visszacsapó szelep réz tányérral

Visszacsapó szelep 5/4" (DN32) réz tányérral

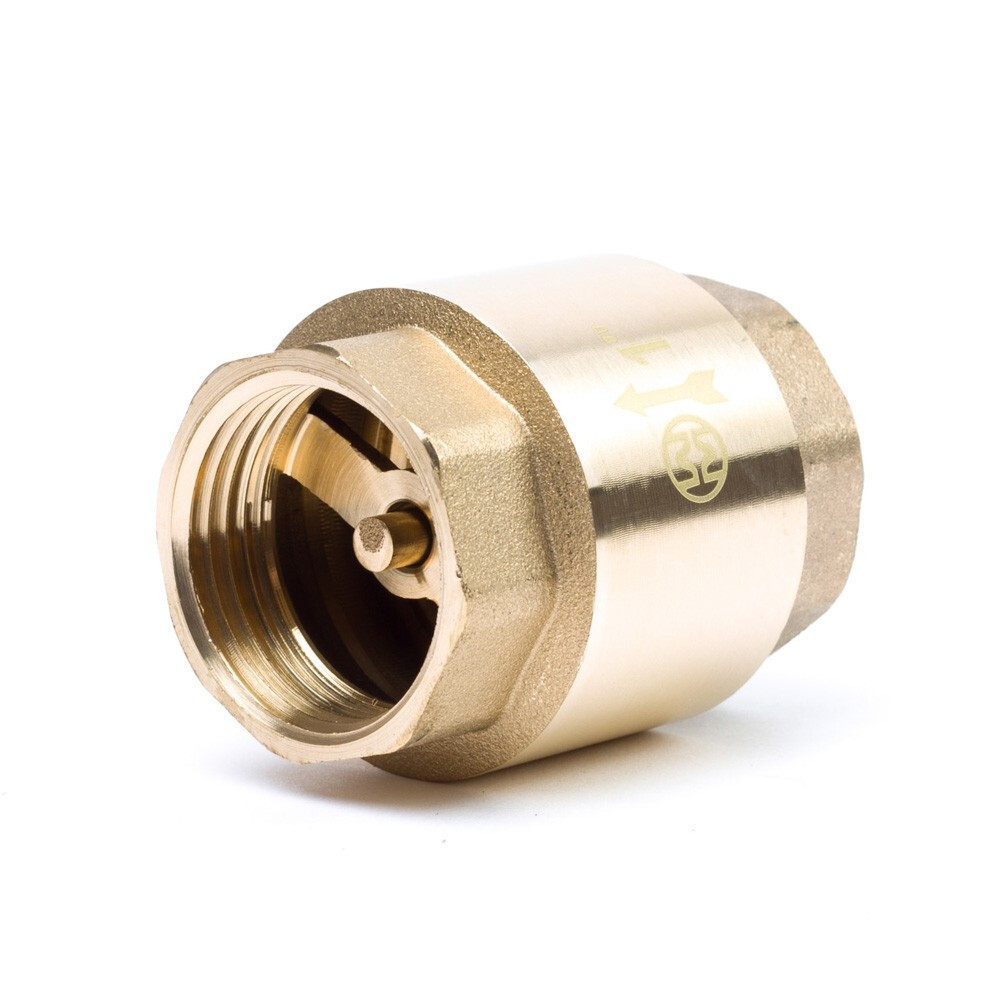

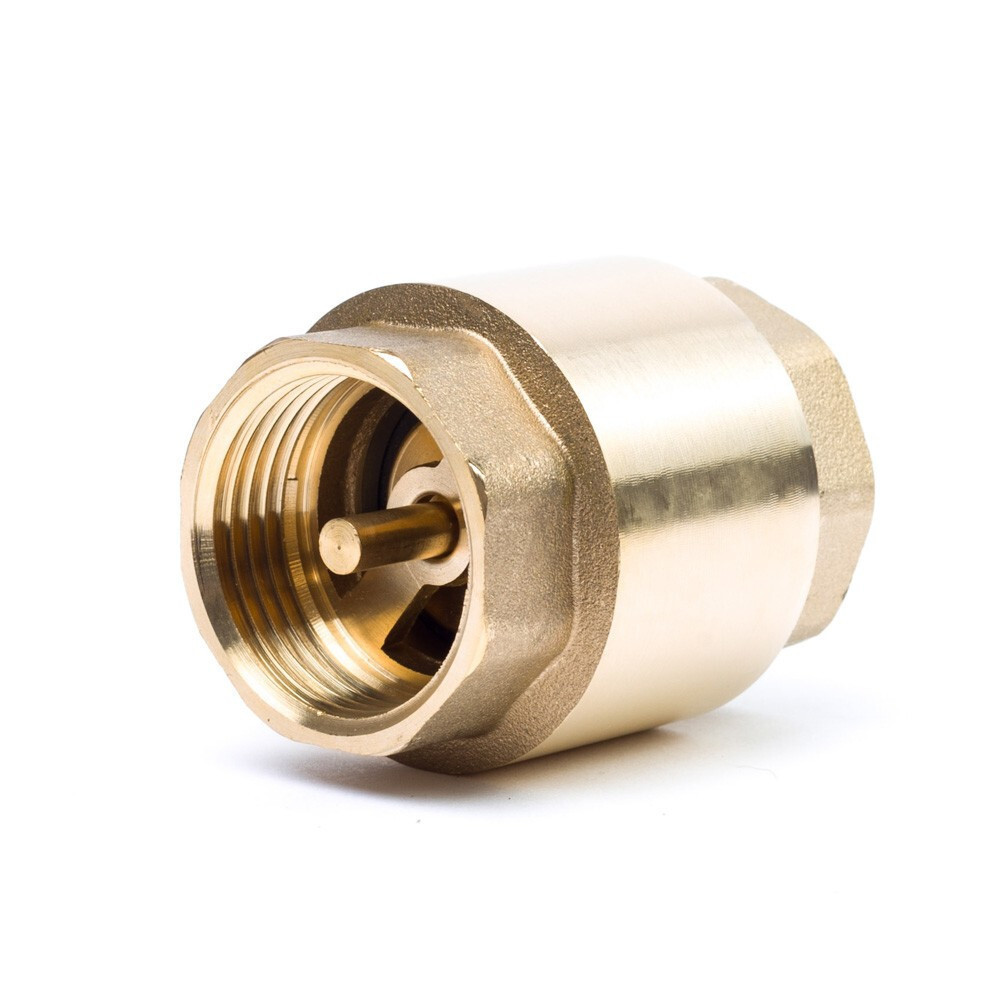

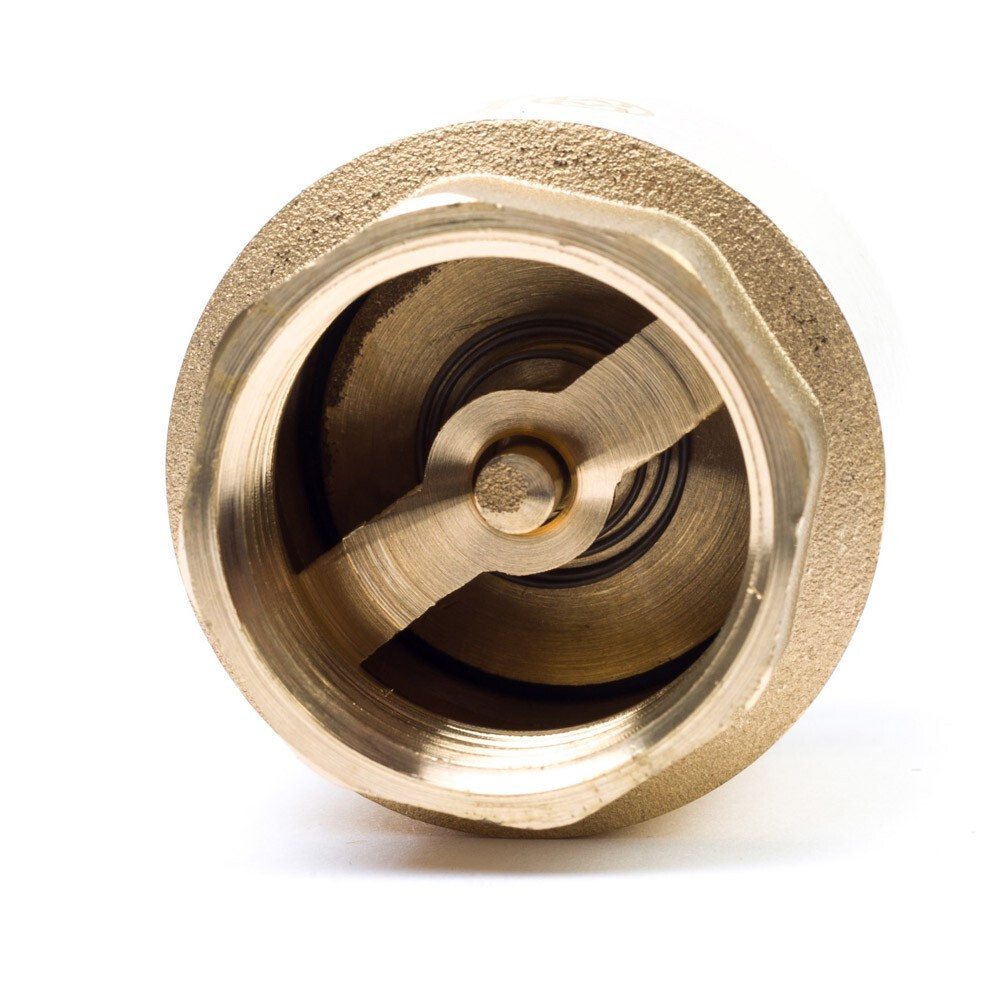

Az 5/4 colos réz tányéros visszacsapó szelep közepes átmérőjű csőrendszerek visszaáramlás elleni védelméhez készült. Ez a méret kútszivattyú-rendszereknél, mezőgazdasági öntözőtelepek fővezetékein és ipari vízvezetékeken fordul elő a leggyakrabban. A réz zárólapnak köszönhetően ingadozó nyomásviszonyok és hőmérséklet-változások esetén is stabil záróhatást biztosít. A szelep testén jelzett nyíl mutatja a beépítési irányt.

Mire használható?

• Kútszivattyú-rendszer – Megvédi a szivattyút a visszaáramlástól és a szárazon járásból adódó mechanikai károsodástól.


• Ipari vízvezeték – 5/4 colos fővezetékek csatlakozási pontjain biztosítja az egyirányú áramlást és a nyomásszint fenntartását.


• Öntözőtelep fővezetéke – Nagyobb területű öntözőrendszereknél, ahol az 5/4 colos fővezeték a telepítési szabvány, a szelep megakadályozza a kontaminált víz visszafolyását.


• Ipari és mezőgazdasági szivattyútelepek – Több szivattyút párhuzamosan üzemeltető rendszereknél az egyes szivattyúk leállása nem zavarja a működő egységeket.

Jó tudni

Beépítés előtt mindig ellenőrizd, hogy a csőrendszer csatlakozómérete valóban 5/4 colos belső menetű-e, mert az 1 colos és az 5/4 colos méret hasonló átmérőjű, de nem felcserélhető. A menetek tömítéséhez kenderfonalat vagy PTFE-szalagot kell alkalmazni. Rendszeres időközönként érdemes a szelepet kiszerelni és a tányér ülékfelületét megtekinteni, különösen homokos vizű kutaknál.

Gyakori kérdések

Mikor érdemes 5/4 colos méretű visszacsapó szelepet választani?

Az 5/4 colos méret akkor indokolt, ha a csőrendszer tervezett névleges átmérője DN32, azaz a fő vízáramló ág 5/4 colos csőből vagy idomból épül fel. Kisebb rendszernél 1 colos, nagyobb kapacitásnál 6/4 vagy 2 colos méret lehet a megfelelő – a hidraulikai tervező vagy kivitelező adja meg a szükséges méretet.

Hogyan lehet ellenőrizni, hogy a visszacsapó szelep megfelelően zár-e?

Leállítod a szivattyút, majd megvizsgálod, hogy a nyomóoldalon a nyomásmérő értéke megmarad-e, vagy azonnal csökken. Ha a nyomás gyorsan esik, a szelep nem zár rendesen – valószínűleg szennyeződés vagy kopott tányér okozza. Ilyenkor ki kell szerelni, megtisztítani, vagy ha a tányér deformált, cserélni.

Milyen tömítőanyagot kell használni a bekötésnél?

A legbevált megoldás a PTFE-szalag (teflon-szalag) vagy a kender és tömítőpaszta kombinációja. A PTFE-szalagot az igazítás irányával megegyező irányban kell feltekercsni a külső menetre. Túl kevés tömítőanyag szivárgást okoz, túl sok pedig az idomot deformálhatja – általában 3–4 rátekercselt réteg elegendő.
