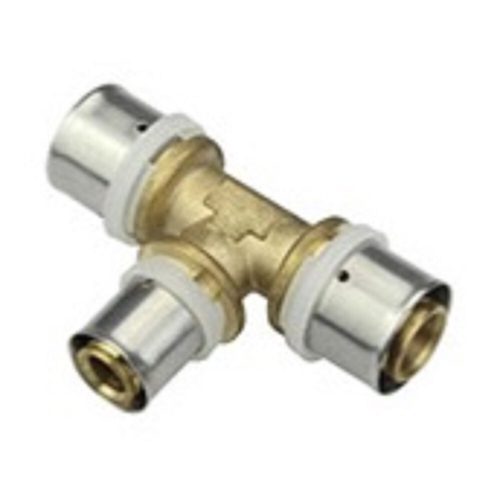

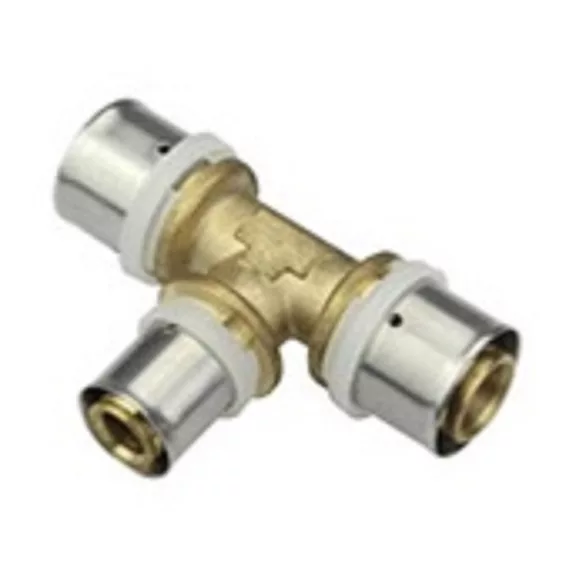

26-26-20 T idom szűkített ötrétegű préselhető MELSCHER

26-26-20 szűkített T idom préselhető Melscher – főág 26 mm

A 26-26-20 Melscher préselhető szűkített T idom ötrétegű csőhálózatban 26 mm-es gerincvezetéken egy 20 mm-es mellékágra való leágazást valósít meg úgy, hogy a fővezeték mindkét végén 26 mm marad – a gerincvezeték átmérője nem változik. A mellékági présoldal 20 mm. Fűtési gerincvezetékek mentén, ahol a fővezeték teljes kapacitása megmarad és mellette kisebb mellékág indul, ez az idom a megfelelő.

Mire alkalmas?

• Fűtési gerincvezeték leágazás – 26 mm-es gerincvezetéken, ahol a fővezeték 26 mm-en marad és mellette 20 mm-es mellékágas indul ki.


• Fővezeték kapacitás megőrzése – A gerincvezeték átmérője nem változik – ez ott előnyös, ahol a fővezetéken átfolyó teljes vízmennyiség nem csökkenhet.


• Kompakt leágazás egyetlen idommal – Egyetlen idomban valósul meg a leágazás, minimalizálva a kötési pontok számát.


• Présszerszámos szerelés – Forrasztás nélkül szereelhető présszerszámmal – gyors és szivárgásbiztos kötés.

Mire figyelj?

A 26-26-20 jelölésben a két 26 mm az áthaladó gerincvezeték oldalait jelöli, a 20 mm a leágazó mellékágat. A 26 mm-es és 20 mm-es présoldal eltérő méretű présszerszám-fejet igényel. Befalazás előtt nyomáspróba szükséges.

Gyakori kérdések

Miben különbözik a 26-26-20 idom a 26-20-20 idomtól?

A 26-26-20 idomnál a fővezeték mindkét végén 26 mm – a gerincvezeték átmérője megmarad, csak a mellékág 20 mm. A 26-20-20 idomnál a 26 mm-es nyílás a tápvezetékre csatlakozik és mindkét mellékágas oldal 20 mm-es – a fővezeték is szűkül.

Mikor előnyös a gerincvezeték átmérőjének megőrzése?

Hosszabb gerincvezetéken, ahol a cső végén is megfelelő nyomást és átfolyást kell biztosítani, az átmérő csökkentése megnöveli az ellenállást. A 26-26-20 idom lehetővé teszi, hogy a mellékágas induljon el anélkül, hogy a gerincvezeték szűkülne.

Présszerszám szükséges-e a 26-26-20 T idom szereléséhez?

Igen, mindhárom présoldalt Melscher-kompatibilis présszerszámmal kell rögzíteni. A 26 mm-es és 20 mm-es oldalhoz eltérő méretű présszerszám-fej szükséges.
