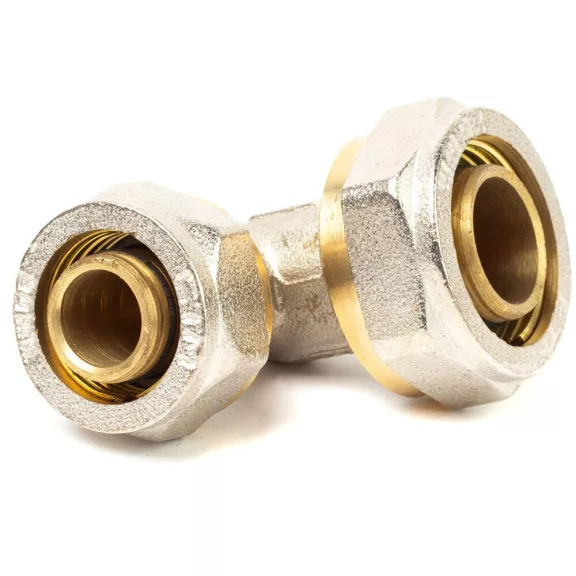

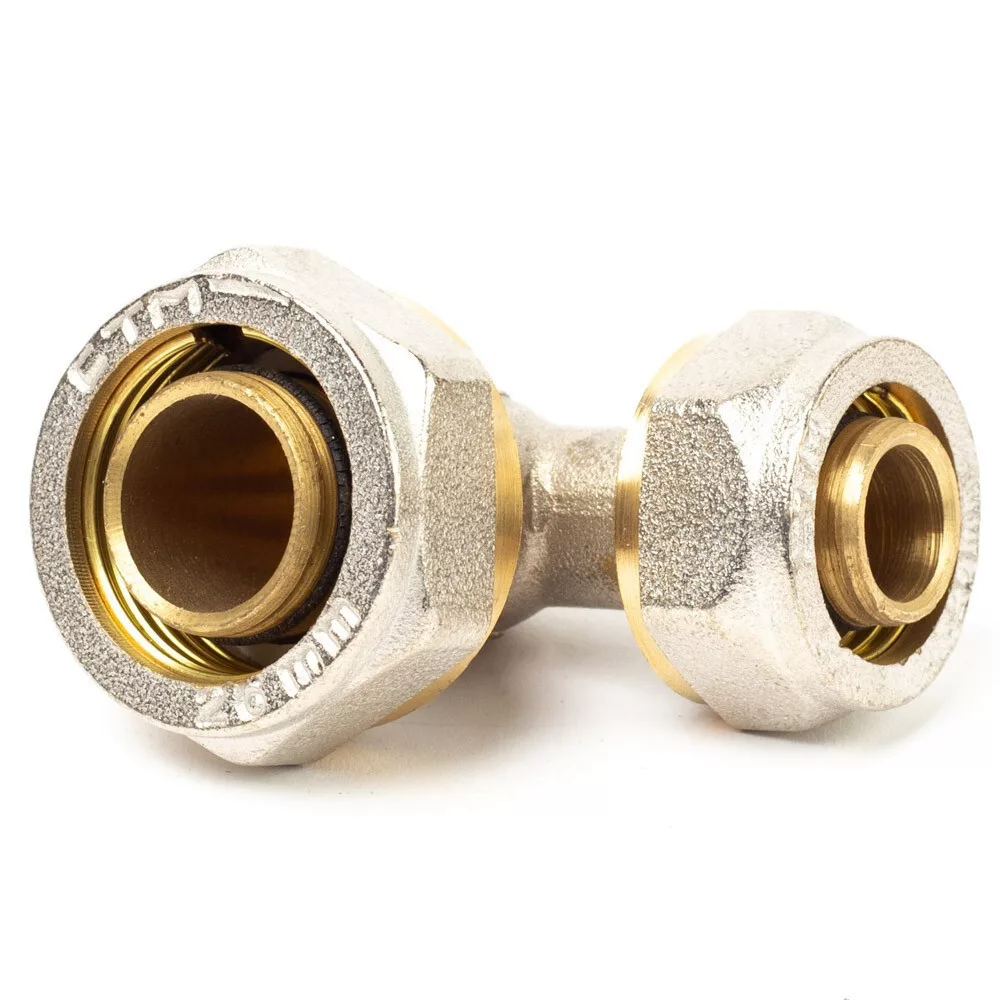

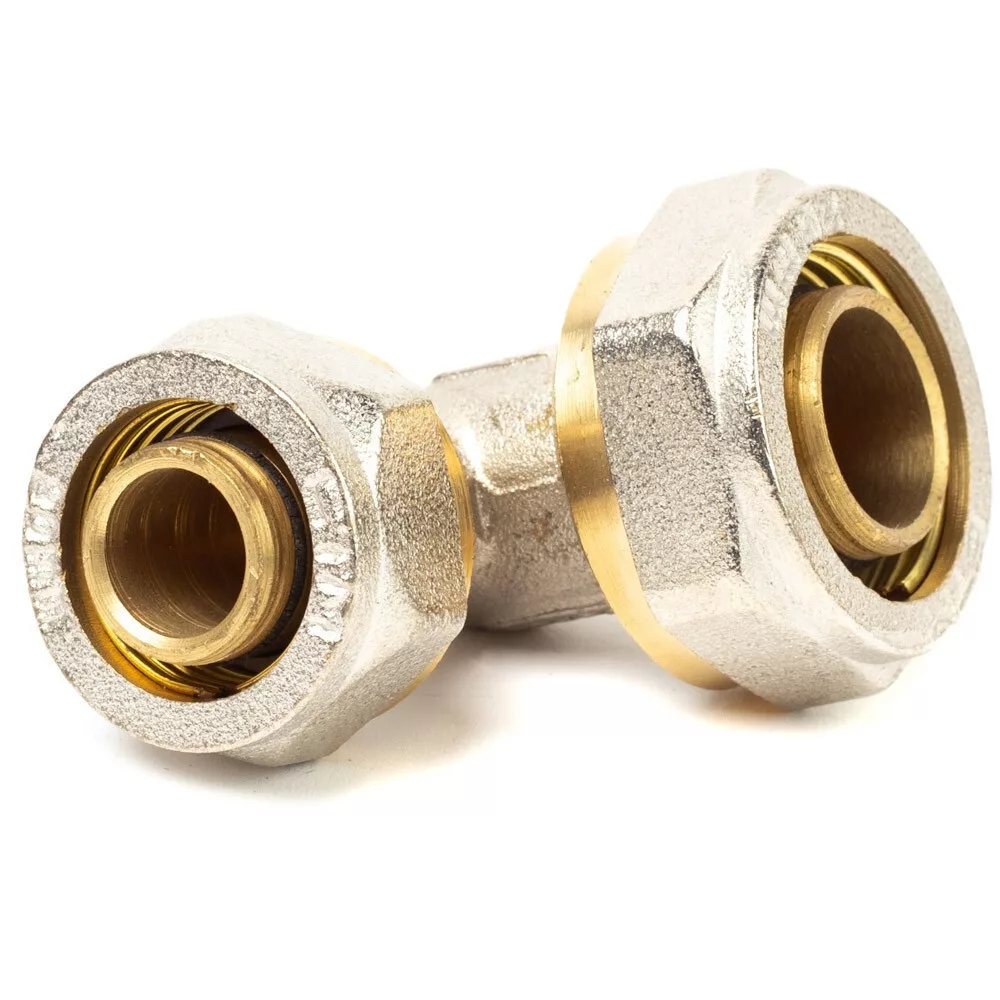

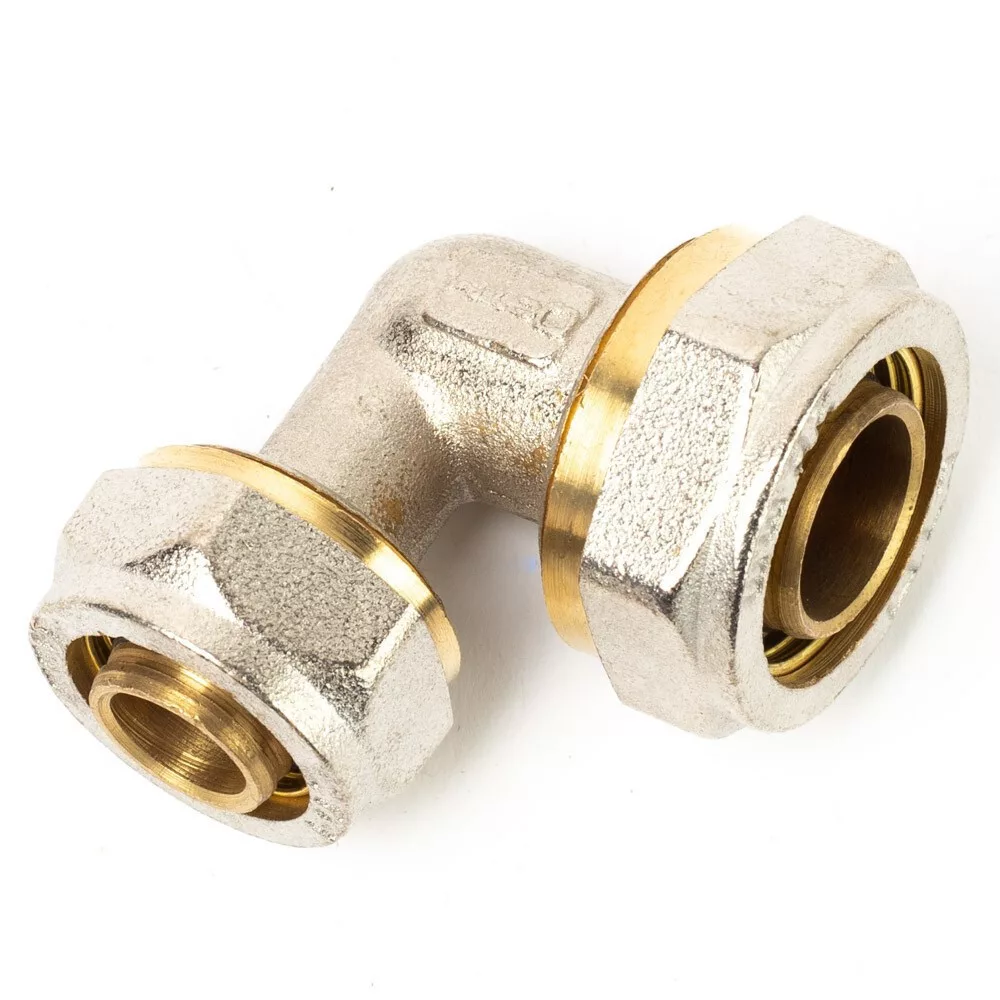

Könyök szűkített 26-20 mm kulcsos – ötrétegű cső, 90°-os fordulat és szűkítés

A szűkített 26-20 mm-es kulcsos könyökidom ötrétegű csőhöz tervezett csővezeték-idom, amely egyetlen darabban oldja meg a 90°-os irányváltást és a 26 mm-ről 20 mm-re való szűkítést. Fűtési hurkok elosztójának sarki bekötéseinél, ahol a gerincvezetékről (26 mm) ágvezetékre (20 mm) kell irányt váltani, ez az idom helyettesíti a könyök és szűkítő kombinációját. Kizárólag ötrétegű csövökhöz alkalmazható; kulcsos szorítógyűrűs szerszámmal szereléhető.

Mire alkalmazható?

• Fűtési hurok sarki bekötése – A 26 mm-es gerincvezetékről 20 mm-es ágvezetékre való elágazásnál, ahol irányváltás is szükséges.


• Elosztó sarokbekötés – Fűtési elosztók és kollektorok végén, ahol a gerincvezeték sarkon fordul és egyszerre szűkül.


• Kompakt csőhálózat – Szűk szereléstérben, ahol két egymás utáni idom (könyök + szűkítő) nem fér el.

Kulcsos rendszer – bontható kötés

A kulcsos szorítógyűrűs idom villáskulccsal bontható – falban zárt kötésnél utólag megnyitható és cserélhető. Kizárólag ötrétegű csövökhöz alkalmazható; más csőanyagnál nem megfelelő. Minden beszerelés után nyomáspróba ajánlott.

Gyakori kérdések

Mi a különbség a 26-20 és a 26-16 mm-es szűkített könyök között?

A 26-20 mm-es idom 26 mm-ről 20 mm-re szűkít és fordul; a 26-16 mm-es 26 mm-ről 16 mm-re szűkít. A célcsőméret alapján kell kiválasztani – fűtési hurkoknál 20 mm-es ágvezetéknél a 26-20 mm-es típus szükséges.

Hogyan szerelik a kulcsos idomot?

A kulcsos összekötőkulccsal húzható meg; a szorítógyűrű az ötrétegű cső külső rétegére szorul. Bontáshoz visszafelé lazítható. Préselt idomhoz képest olcsóbb szerszámigény, de gondos meghúzást igényel.

Szükséges-e nyomáspróba szerelés után?

Igen, minden csőcsatlakozásnál ajánlott nyomáspróba a szivárgások kizárásához, különösen falba zárandó csővezetékeknél.
