26-20-26 T idom szűkített ötrétegű préselhető MELSCHER

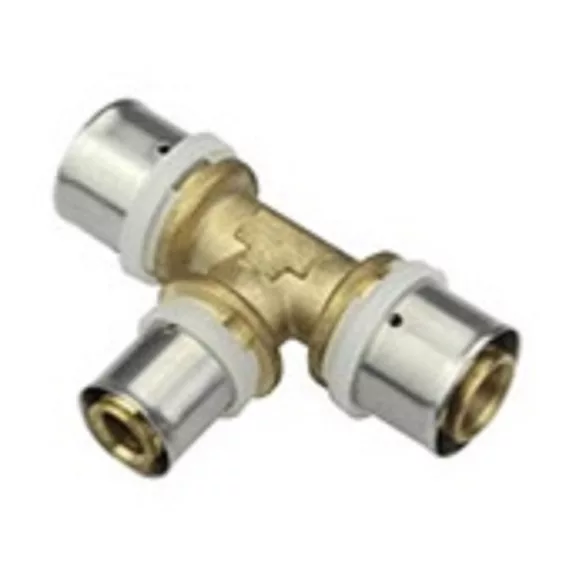

Melscher préselhető szűkített T idom 26-20-26 – ötrétegű cső

A Melscher préselhető 26-20-26 szűkített T idom a 26 mm-es ötrétegű csőrendszer fővezetékéből indítja el a 20 mm-es mellékágat – a két egyenes fővezeték-ág 26 mm-es, az elágazó szár 20 mm-es PRESS rögzítésű. Fűtési körök elosztójában, ahol a 26 mm-es fővezetékből 20 mm-es mellékágat kell leágaztatni, ez az idom a fővezeték átmérőjét megtartja és egyszerre végzi az elágazást és az átmérőváltást. Padlófűtés-elosztókhoz vezető ágak és radiátorköri leágazások kialakításánál is rendszeresen alkalmazzák.

Mire használható?

• 26 mm-es fővezetékből 20 mm-es mellékág leágaztatása – Fűtési gerincvezetékből 20 mm-es körökhöz vagy szekció-ágakhoz való leágazásnál, ahol a fővezeték átmérője nem változik.


• Padlófűtés-elosztókhoz vezető ágak – Padlófűtési rendszerek 26 mm-es fővezetékéből 20 mm-es elosztókhoz vezető ágak indításakor.


• Radiátorkörök leágaztatása – Fűtési gerincvezetékből radiátorköri ágak leágaztatásánál, ahol a mellékág 20 mm-es csőben folytatódik.


• Nagy átmérőjű fővezeték szétágaztatása – 26 mm-es fűtési vagy vízvezetéki fővezetékekből kisebb szekciók leágaztatásánál.

Jó tudni

A 26-20-26 jelölés a T idom ágainak sorrendjét jelzi: a két egyenes ág 26 mm-es (fővezeték folytatása), az elágazó szár 20 mm-es. PRESS rögzítéshez 26 mm-es és 20 mm-es pofabetétű présszerszám szükséges. Beépítés előtt nyomáspróba elvégzése szükséges, ha a kötést falra zárt csőhálózatba tervezik.

Gyakori kérdések

Miben különbözik a 26-20-26 T idom a 26-20 toldótól?

A 26-20 toldó egyenes vonalban köti össze a 26 és 20 mm-es csőszakaszokat – nincs harmadik ág. A 26-20-26 T idomnak három ága van: a két egyenes ág 26 mm-es (fővezeték folytatása), és egy 20 mm-es mellékág indul el az elágazásnál. A T idom tehát a fővezeték megszakítása nélkül indítja el a mellékágat.

Miért fontos a 26 mm-es fővezetéke átmérőjének megtartása?

Ha a fővezeték átmérője megmarad a T idomnál, az áramlás zavartalanul folytatódhat a továbbiakba – a leágazás után a többi csomópont is elegendő áramlást kap. Ha a fővezeték szűkülne, a távolabbi csomópontok csökkentett hozamot kapnának. Az átmérő megtartása hidraulikai tervezési kérdés.

Alkalmazható-e a 26-20-26 T idom falba süllyesztve?

Igen, a préselt kötés falban és aljzatbetonban is tartós. Falra zárás előtt nyomáspróbával kell ellenőrizni minden kötési pontot, mert utólag a csomópontok már nem hozzáférhetők.
