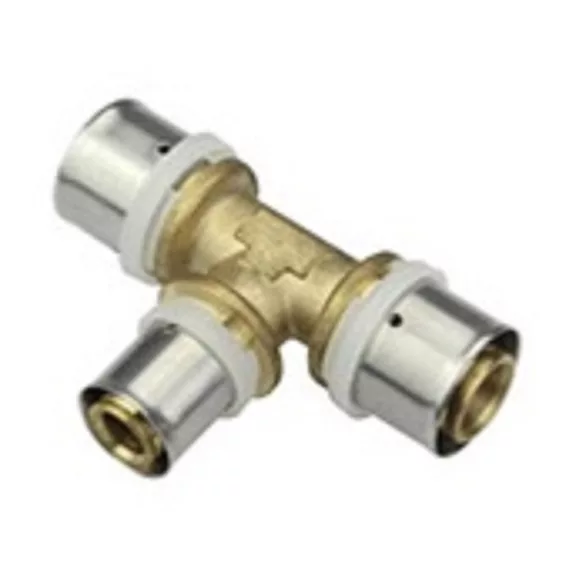

26-20-20 T idom szűkített ötrétegű préselhető MELSCHER

26-20-20 szűkített T idom préselhető Melscher – gerincvezeték

A 26-20-20 Melscher préselhető szűkített T idom ötrétegű csőhálózatban 26 mm-es tápvezetékből két 20 mm-es ágra osztja el a közeget. A 26 mm-es nyílást a tápvezeték felé kell fordítani, a két 20 mm-es nyílás közül az egyik a gerincvezeték irányában, a másik a leágazás irányában kerül elhelyezésre. Fűtési fővezetékek leágazási pontjain és szaniter elosztóknál alkalmazzák, ahol a 26 mm-es gerincvezetékből 20 mm-es szűkítéssel folytatódik a hálózat.

Mire való?

• Gerincvezeték-leágazás 20 mm-re szűkítve – 26 mm-es gerincvezetékből két 20 mm-es ágra való elosztásnál, ahol az egyik ág a gerincvezeték irányában folytatódik, a másik leágazik.


• Fűtési tápvezeték elosztása – Fűtési tápvezetékek leágazási pontjain, ahol a 26 mm-es csőhálózatból 20 mm-es ágakra kell a vizet elosztani.


• Szaniter elosztópont – Szaniter rendszerek elosztópontjain, ahol a fővezetékből kisebb mellékágakra kell elosztani a vizet.


• Kompakt megoldás présszerszámmal – Egyetlen idom kezel leágazást és szűkítést – gyorsabb, kevesebb kötési ponttal.

Mire figyelj?

A 26 mm-es nyílást a tápvezeték felé kell fordítani. A három présoldal Melscher-kompatibilis présszerszámmal rögzítendő – a 26 mm-es és 20 mm-es oldal eltérő méretű présszerszám-fejet igényel. Befalazás előtt nyomáspróba szükséges.

Gyakori kérdések

Mi a különbség a 26-20-20 és a 26-26-20 T idom között?

A 26-20-20 idomnál mindkét mellékágas oldal 20 mm-es – a 26 mm-es tápvezetékből két 20 mm-es ágra oszt el. A 26-26-20 idomnál a főág mindkét vége 26 mm marad, csak a mellékág 20 mm-es – a gerincvezeték átmérője nem változik.

Hogyan kell az idomot tájolni a rendszerben?

A 26 mm-es nyílást a tápvezeték felé kell fordítani. A két 20 mm-es nyílás közül az egyiket a gerincvezeték irányában, a másikat a leágazás irányában kell elhelyezni – a rendszer tervrajza határozza meg a pontos tájolást.

Présszerszám szükséges-e mindhárom oldalhoz?

Igen, mindhárom présoldalt présszerszámmal kell rögzíteni. A 26 mm-es oldal és a 20 mm-es oldal eltérő méretű présszerszám-fejet igényel.
