26-1" könyök 90° BM ötrétegű préselhető MELSCHER

26-1" BM könyök 90° préselhető – Melscher, kazán és főág

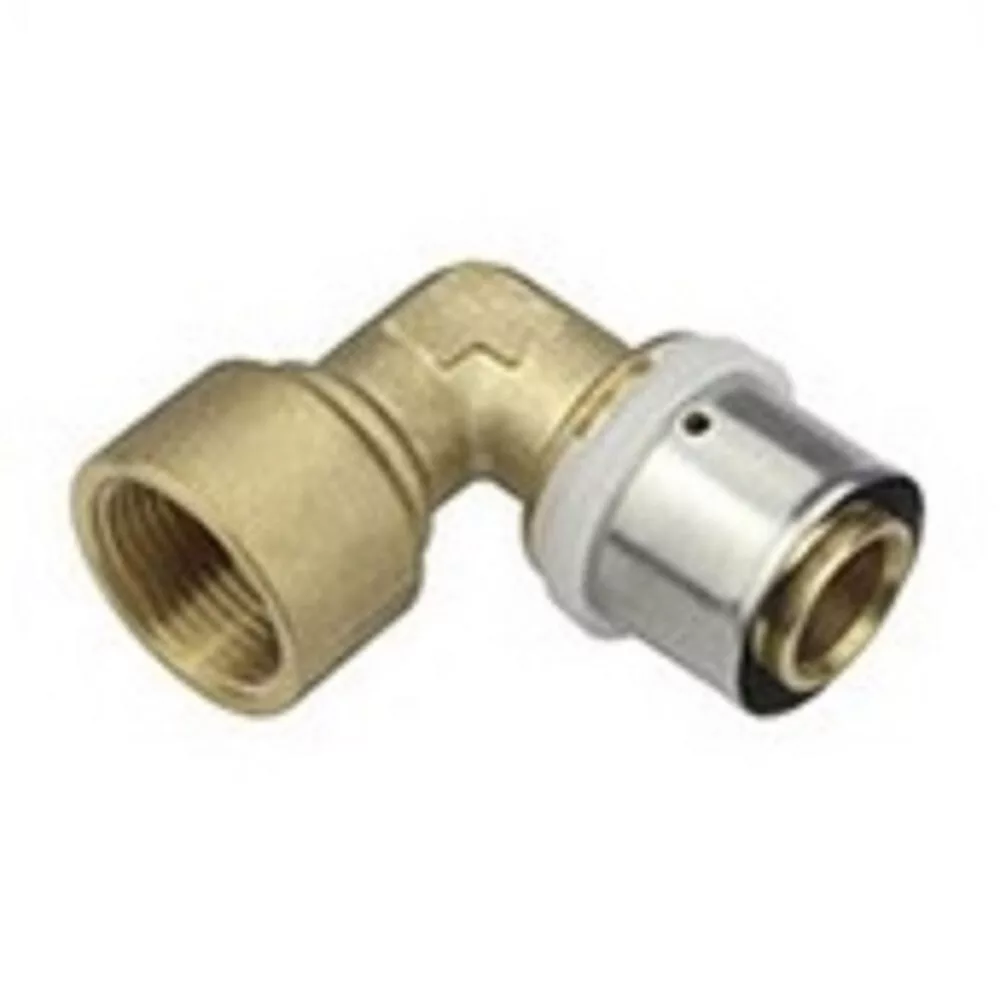

A 26-1" BM préselhető könyökirom 26 mm-es ötrétegű csővezetéket köt derékszögben 1 collos belső menetes (BM) szerelvényhez. A 26 mm az ötrétegű rendszer nagyobb főcső-mérete, ezért kazán-bekötéseknél, fűtési főágakon és elosztócsomópontoknál fordul elő ez a méretkombináció. A préselhető kialakítás forrasztást nem igényel; a beépítés előtt nyomáspróba szükséges a kötések tömítettségének ellenőrzéséhez.

Mire való?

• Kazán bekötése – 26 mm-es ötrétegű csőhálózatból 1 collos BM-menetű kazán-csatlakozóhoz, ahol derékszögű irányváltás szükséges.


• Fűtési főág csomópontja – Fűtési főágakon és elosztócsomópontoknál, ahol a 26 mm-es csőhálózatból 1 collos szerelvényre kell csatlakozni.


• Elosztóegység bekötése – Fűtéselosztók 1 collos BM-menetű csatlakozójához 26 mm-es préscsőből.


• Forrasztás nélküli szerelés – A préselhető rendszer forrasztás és ragasztás nélkül, présszerszámmal gyorsan rögzíthető.

Jó tudni

Az 1 collos BM méret nagy átmérőjű csatlakozás – elsősorban kazánoknál, elosztóknál és nagyobb szerelvényeknél fordul elő. A préselt kötés befalazás előtt nyomáspróbával kell ellenőrizni. A menetes oldal PTFE-szalaggal vagy kenderszállal tömíthető.

Gyakori kérdések

Mikor szükséges az 1 collos BM méret a kisebb méretekkel szemben?

Az 1 collos méret a fűtési rendszerek kazán-csatlakozásainál és főelosztóinál alkalmazott, ahol az átfolyás igénye nagyobb. Kisebb mellékágaknál és csaptelep-bekötéseknél az 1/2 vagy 3/4 collos méret elegendő.

Nyomáspróba szükséges-e préselt könyökirom befalazása előtt?

Igen, a szerelési előírások szerint a feltöltés és befalazás előtt nyomáspróbát kell végezni a préselt kötések tömítettségének ellenőrzéséhez. A próbanyomás értékét a rendszer tervezési dokumentációja határozza meg.

Présszerszám szükséges a 26 mm-es présoldal rögzítéséhez?

Igen – a préselhető kialakítás Melscher-kompatibilis présszerszámot és a 26 mm-es mérethez megfelelő présszerszám-fejet igényel. Présszerszám nélkül a kötés nem tömített.
