26-1/2" T idom KM ötrétegű kulcsos

26-1/2" T idom KM ötrétegű kulcsos csőidom

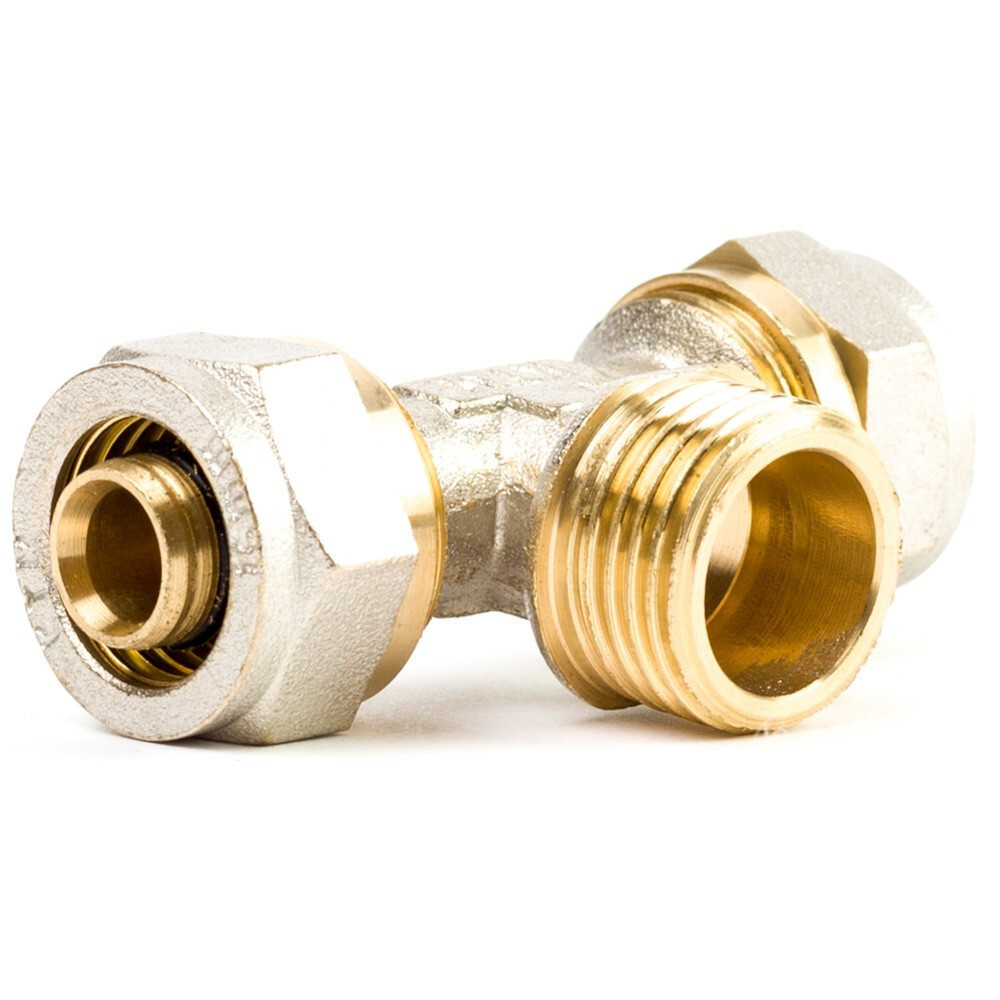

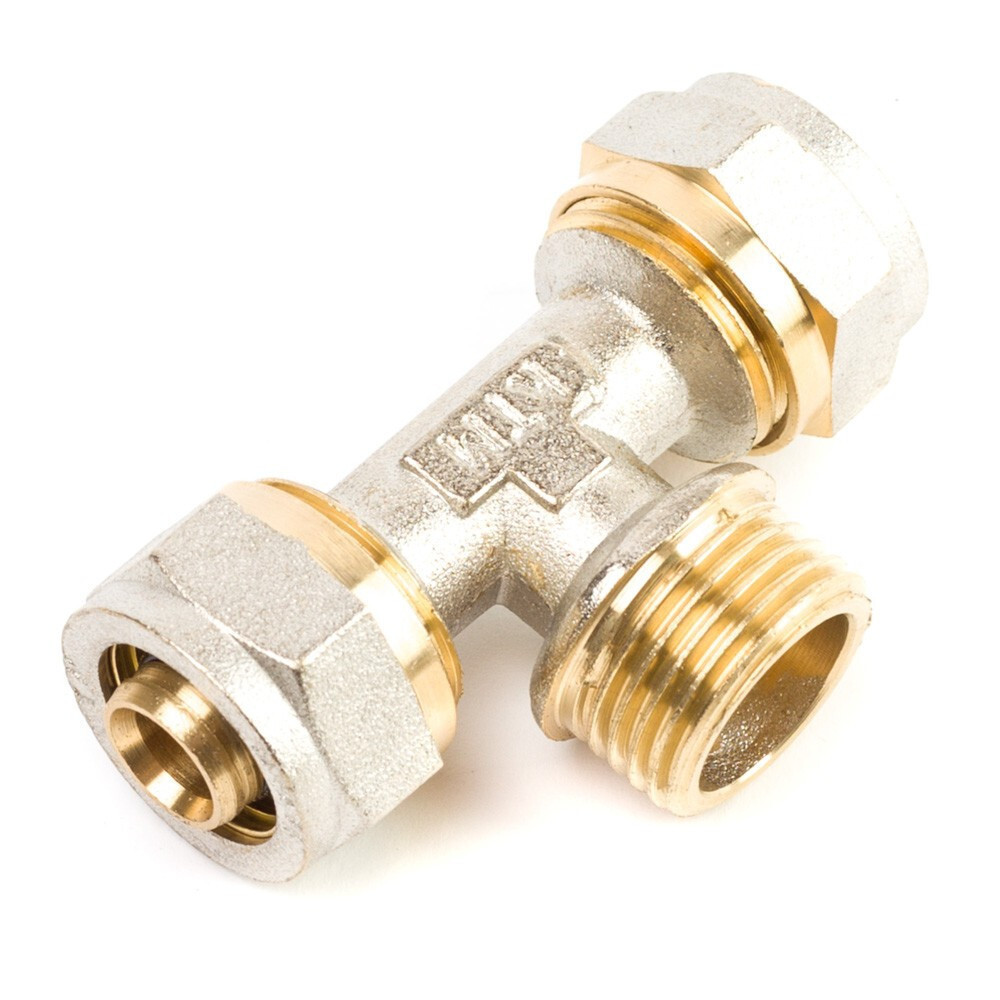

A 26-1/2" KM kulcsos T idom 26 mm-es főágakból és 1/2 colos külső menetes leágazó szárból épül fel. Az 1/2 colos KM méret kisebb, de elterjedt csatlakozási méret: visszacsapószelepek, nyomásmérő csonkok, kisebb méretű szelepek és hasonló szerelvények foglalatai fogadják. A kötés szétszerelhető – falra szerelt, hozzáférhető csőszakaszra tervezve.

Mire való?

• Visszacsapó szelep csatlakoztatás – Visszacsapószelepek belső menetes foglalatába csavarható be a KM-menetű leágazó szár, biztosítva az egyirányú folyásirányt a csőhálózatban.


• Nyomásmérő csonk – Nyomásmérők és érzékelők 1/2 colos BM-foglalatú csonkjaihoz a T idom leágazása közvetlen csatlakozást biztosít.


• Kisebb szelep leágazás – 1/2 colos BM-menetű szelepek, golyóscsapok csatlakoztatásához, ahol a fő 26 mm-es csőszakasz folytatódik tovább.


• Bontható csomópont – Szervizelhető, hozzáférhető helyen a kötés bontható – például érzékelőcsere vagy szelepcsere esetén az idom visszabontható.

Jó tudni

Az 1/2 colos KM menet a T idom szárán van – ez az a méret, amelyet belső menetes (BM) foglalatú szerelvénybe csavarnak be. A tömítettséghez PTFE-szalag alkalmazása szükséges. A kulcsos idom falba rejtett szakaszon nem ajánlott – kizárólag látható és hozzáférhető helyen alkalmazható. O-gyűrű állapotát szerelésnél ellenőrizni kell.

Gyakori kérdések

Mi az 1/2 colos KM menet tipikus alkalmazása?

Az 1/2 colos KM menet jellemzően kisebb méretű szelep-csatlakozásoknál, visszacsapóknál, mérőcsonkoknál és hasonló belső menetes foglalatú elemknél jelenik meg. Ha a csatlakozó szerelvény 1/2 colos BM-foglalatú, ez az idom megfelelő.

Hogyan kell meghúzni a kulcsos idomot?

A szorítógyűrűt és az anyát kézzel előcsavarva az idomra kell helyezni, majd két villáskulccsal meghúzni – az egyik az idomtestet tartja, a másik az anyát húzza. Kézzel való meghúzás nem elegendő.

Mi a különbség az 1/2 és 3/4 colos méret között?

A 1/2 colos menet kisebb átmérőjű, kisebb átfolyású szerelvényekhez való, a 3/4 colos nagyobb – eltérő csatlakozási ponthoz kell eltérő méretet választani. Mindig az armatúra adatlapjából kell meghatározni a szükséges menetméretet.
