26-1/2" Csatlakozó idom BM ötrétegű préselhető MELSCHER

26-1/2" csatlakozó idom BM ötrétegű préselhető – Melscher

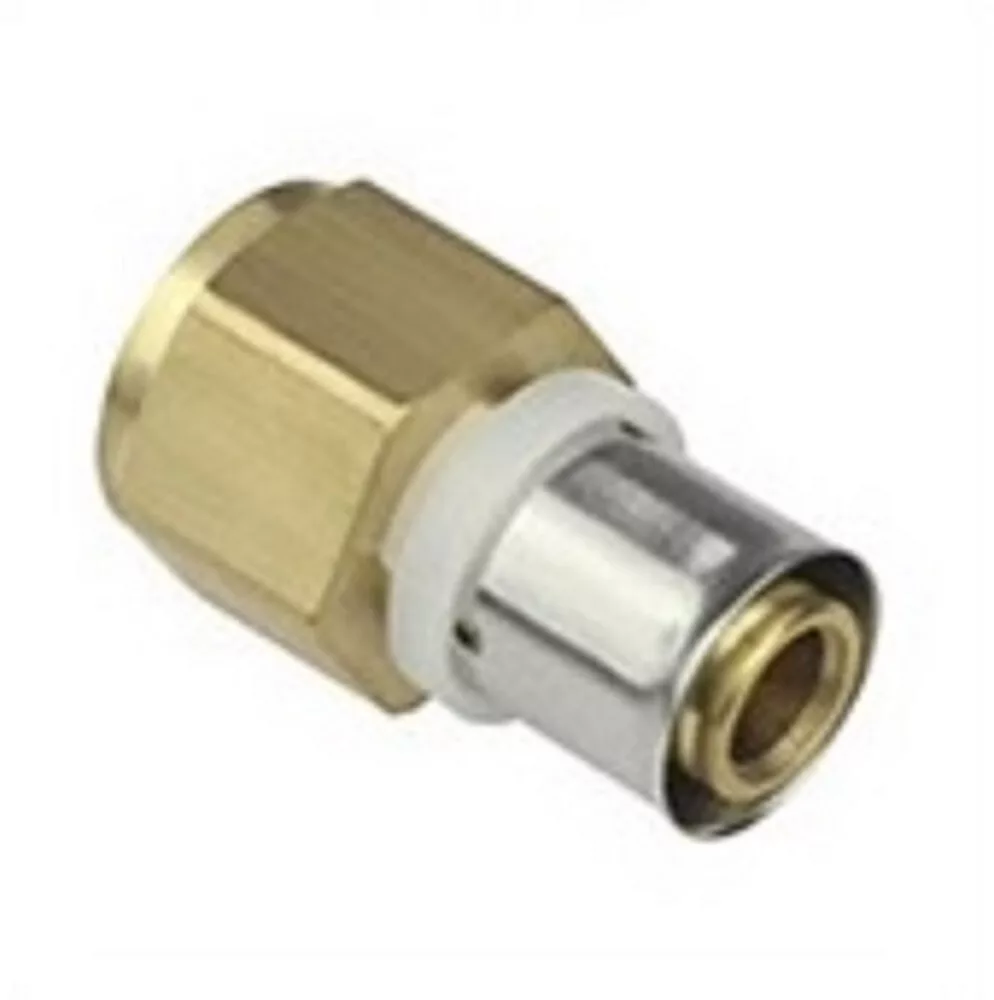

A MELSCHER 26-1/2" BM csatlakozó idom a 26 mm-es ötrétegű préscsőhálózat és az 1/2 colos külső menetes szerelvények közötti átmenetet biztosítja. A présolt oldal présszerszámmal forrasztás nélkül rögzíthető a csőre, míg a BM-menetes oldal fogadja az 1/2 colos külső (KM) menetű szerelvény csatlakozóját. Csaptelep-csonkoknál, termosztátszelepek bekötésénél és hasonló alkalmazásoknál használatos.

Mire használható?

• Csaptelep-csonk bekötése – A 26 mm-es gerincvezetékről csaptelep-csonkhoz vezető rövid ág végén alkalmazzák, ahol a csaptelep csatlakozója 1/2 colos KM-menetes.


• Termosztátszelepek csatlakoztatása – Radiátoros fűtési rendszerekben a termosztátszelep 1/2 colos KM-menetű csonkját a BM-menetű oldal fogadja.


• Hálózati leágazás záró csatlakozó – Ötrétegű PRESS rendszerű hálózat végpontján, ahol a csőből szerelvényre kell váltani 1/2 colos menettel.


• Átmeneti idomok kombinálása – Más méretű csatlakozó idommokkal együtt alkalmazva rugalmasan felépíthető a különböző menetméretű szerelvényeket összefogó hálózat.

Jó tudni

A BM-menetes oldalt tömítőanyaggal (teflonszalag vagy folyékony menettömítő) kell lezárni a KM-menetű szerelvény becsavarása előtt. A BM-menet fogadja a KM-menetű csonkot – ne tévesszük össze a KM-menetes változattal, ahol az idom csavarodik bele a fogadó BM-menetes elembe. A csőszárat a beépítés előtt kalibrálni és sorjázni kell.

Gyakori kérdések

Mi a különbség a BM és a KM csatlakozó idom között?

A BM (belső menet) azt jelenti, hogy a szerelvény csonkja csavarodik bele az idomba – az idom fogadja a KM-menetű elemet. A KM (külső menet) esetén fordítva, az idomot kell beletekercseni egy BM-menetes foglalatba. A 26-1/2" BM idom 1/2 colos KM-menetű szerelvénycsonkot fogad.

Szükséges-e tömítőanyag a menetes oldalon?

Igen, a menetes oldalt mindig tömíteni kell becsavarás előtt. Teflonszalag vagy folyékony menettömítő egyaránt megfelelő. A préselt oldal O-gyűrűs tömítése forrasztást és tömítőanyagot nem igényel, azt a présszerszám biztosítja.

Hol találkozik leginkább ezzel a méretkombinációval?

A 26-1/2" kombináció ott jellemző, ahol a fővezetéki 26 mm-es csőből vékonyabb, 1/2 colos szerelvényt kell kivágni – például egylakásos fűtési rendszerekben a csaptelep előtt, vagy ahol a gerincvezetékre közvetlenül csatlakozik a vízcsap-csonk.
