200 könyök 45° KG

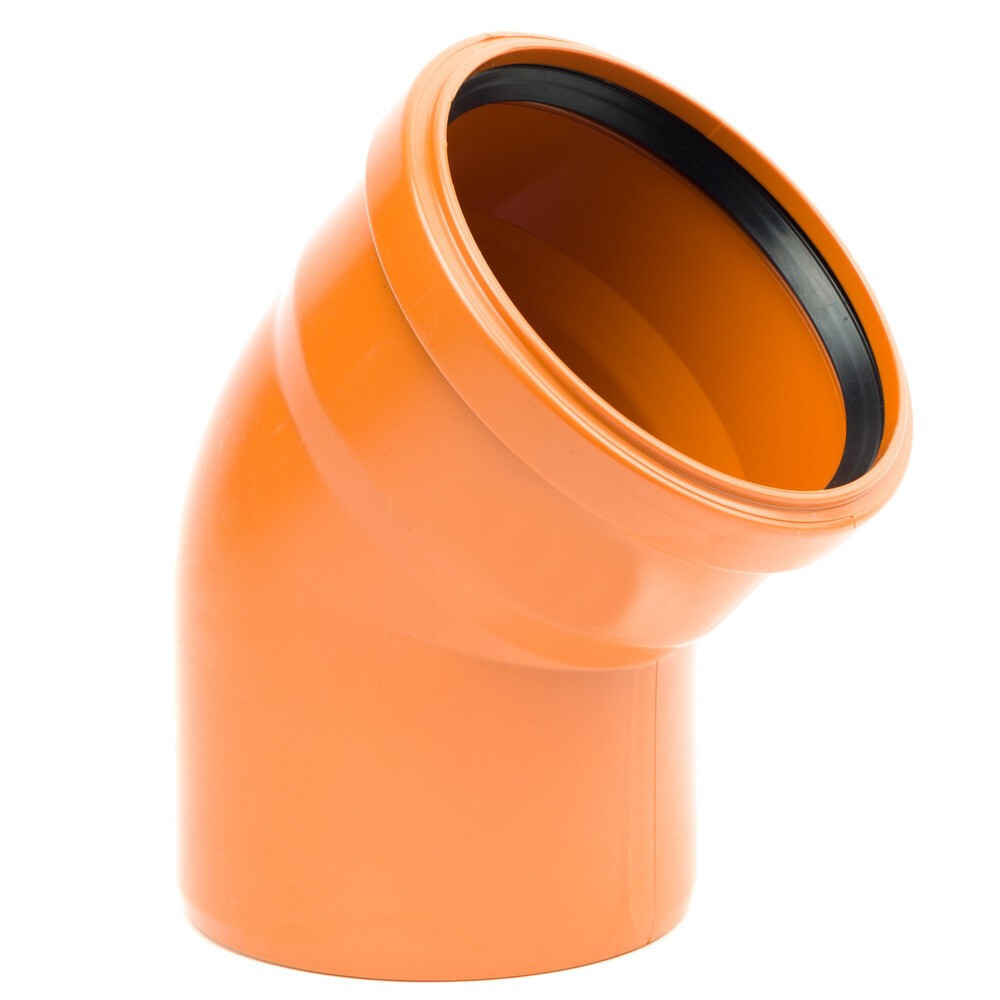

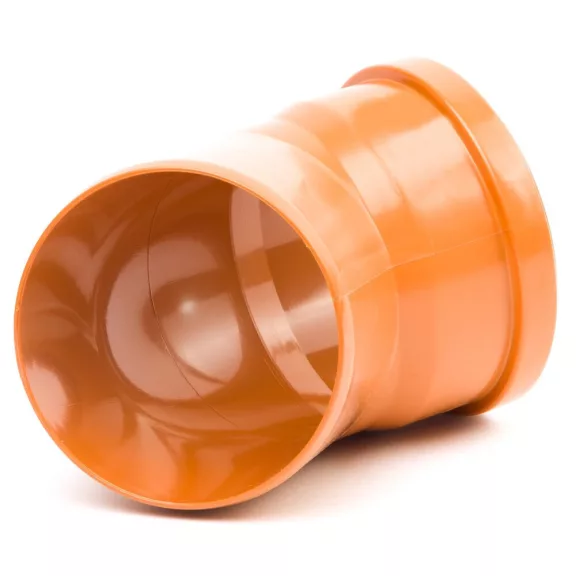

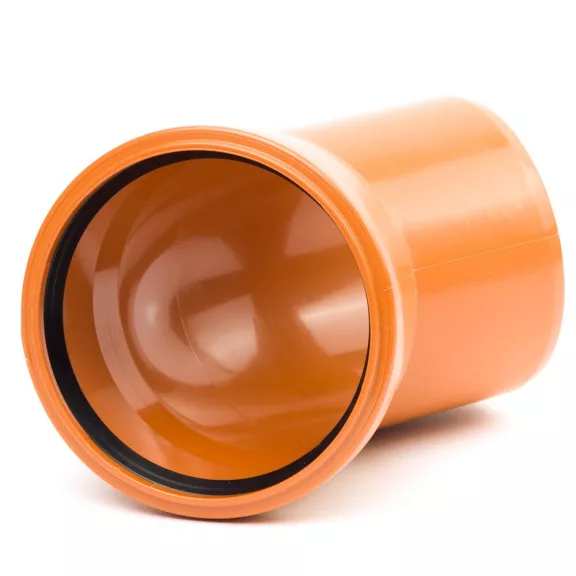

KG könyök DN200 45° – irányváltás nagy átmérőjű csatornafővezetékben

A 200 mm névleges átmérőjű, 45 fokos KG könyök nagy szennyvízhozamú összegyűjtő fővezetékek irányváltó idomja. DN200-as méretben elsősorban ipari telephelyek, kórházak, iskola- és szállodakomplexumok, illetve nagy társasházak alapszintű szennyvíz-fővezetékeiben fordul elő. Kültéri csatornanyomvonalakon a 45°-os könyök az előnyben részesített megoldás, mert kevesebb turbulenciát okoz a 90°-os változatnál.

Mire használható?

• Összegyűjtő fővezetéki irányváltás – Ipari telephely, kórház vagy nagy lakóépület DN200-as szennyvíz-összegyűjtő fővezetékén, ahol terepadottság vagy alapozás kanyart kényszerít ki.


• Kültéri csatornanyomvonal korrekció – Kültéri csatornanyomvonalakon, ahol útszerkezet vagy épület alapozása szükségessé teszi a fővezeték irányváltását.


• Aknák előtti irányváltás – Ellenőrző aknák előtt, ahol a csatornavezeték iránya az akna bekötési geometriájához igazodik.


• Épületen belüli fővezeték kanyara – Epületszerviz-terekben, ahol a csővezeték szerkezeti elem miatt kanyart tesz a nagy keresztmetszetű összegyűjtő vonalon.

Jó tudni

Az érvényes csatornázási előírások tartalmazzák a pontos fektetési és beágyazási követelményeket. Nagy átmérőjű KG idomoknál különösen fontos a homokos ágytükör és az egyenletes tömörített beágyazás az idom körül, hogy a csatlakozásokon ne keletkezzen pontszerű terhelés. Nagy tételek tervezésekor a szaktanácsadói idomlista-egyeztetés segít a kivitelezés gördülékeny lebonyolításában.

Gyakori kérdések

Mikor szükséges DN200-as 45°-os KG könyök a csatornarendszerben?

DN200-as könyökre akkor van szükség, ha a szennyvízhozam indokolja a 200 mm-es átmérőt – általában nagy épületeknél, ipari létesítményeknél, ahol sok WC-csoport, konyha vagy mosoda van bekötve egy fővezetékre. A 45°-os szöget ott alkalmazzák, ahol az önvezetékes lejtés fenntartható és a 90°-os derékszög nem szükséges.

Hogyan kell beágyazni a DN200-as KG könyököt a talajban?

A könyök alá és köré legalább 15 cm vastagságú, szemcsés, kompaktálható homokot kell beépíteni, amelyet rétegesen tömöríteni kell. A gumigyűrűs csatlakozások fölé is szükséges a beágyazóanyag az egyenletes talajnyomás elosztásához. Nagy átmérőnél különösen fontos az idom alatti ágytükör egyenletes kialakítása.

Melyik idomot kell választani 45° és 90° között DN200-as rendszerben?

Ha a csatornanyomvonal geometriája lehetővé teszi, a 45°-os könyök ajánlott, mert kisebb hidraulikai ellenállást okoz és az önvezetékes lejtés könnyebben fenntartható mögötte. A 90°-os könyök szükséges, ha az akna becsatlakozási geometriája vagy az építészeti kényszer pontosan derékszöget ír elő.
