20 kulcsos idomokhoz O gyűrű

O-gyűrű 20 mm-es kulcsos ötrétegű idomrendszerhez

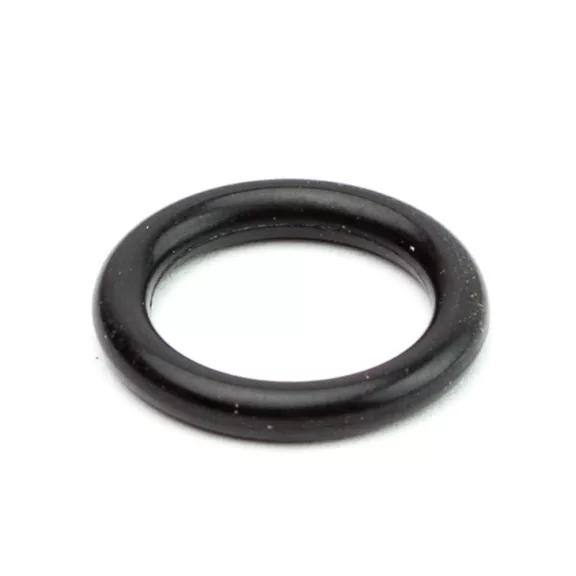

A 20 mm-es kulcsos idomrendszerhez tervezett gumi O-gyűrű a szorítógyűrűs kötésnél biztosítja a tömítettséget. Ha az idom szivárog, de az idomtest és a szorítógyűrű rendben van, az O-gyűrű cseréje megoldja a problémát az egész idom kiváltása nélkül. A 20-as méretű idomcsaládhoz pontosan illeszkedő méretezéssel készül, gumi alapanyagból.

Mikor szükséges?

• Szivárgás megszüntetése – Ha egy 20-as kulcsos kötésnél szivárgás keletkezik, az O-gyűrű cseréje az első lépés – ha az idomtest és szorítógyűrű ép, az O-gyűrű csere megoldja.


• Szerelésnél ellenőrzés – Új idom beépítésekor az O-gyűrű sértetlenségét és helyes pozicionálását ellenőrizni kell, mielőtt az anyát meghúzzák.


• Karbantartás utáni visszaszerelés – Ha a kötést karbantartásnál visszabontják, a régi O-gyűrűt érdemes újjal helyettesíteni a tartós tömítettség érdekében.


• Tartalékkészlet – Nagyobb projekteknél tartalék O-gyűrűket érdemes tartani – szerelésnél fellépő sérülés azonnal pótolható.

Jó tudni

A 20-as kulcsos idomrendszer O-gyűrűjét kizárólag 20 mm-es idomokhoz szabad alkalmazni – a méretkülönbség tömítési hibához vezet. Az O-gyűrű gumi anyaga nedvességet, hőt és nyomást tűr jól; kémiai oldószerek jelenlétében ellenőrizni kell a kompatibilitást. Szerelésnél az O-gyűrű kiszáradásgátló kenőanyag nélkül is alkalmazható, de enyhén zsírozott felületen könnyebb a pozicionálás.

Gyakori kérdések

Hogyan cseréljem az O-gyűrűt kulcsos idomban?

A kötés anyáját visszacsavarva, a csőszárat kihúzva az idomból lehet hozzáférni az O-gyűrűhöz. Az elhasznált gyűrűt eltávolítva az újat a vájatba kell helyezni – ügyelve, hogy ne csavarjon és ne guruljon félre a gyűrű –, majd a csövet visszatolva az anyát meg kell húzni.

Mi a különbség a 16-os és 20-as O-gyűrű között?

Kizárólag a méretben tér el – a 20-as idomhoz 20-as O-gyűrű való, a 16-os idomhoz 16-os. Különböző méretű tömítőgyűrű nem illeszthető megfelelően, és tömítési hibát okoz.

Mikor kell az O-gyűrűt mindenképp cserélni?

Ha szivárgás keletkezik a kötésnél; ha az O-gyűrű láthatóan deformált, elöregedett, repedezett vagy elszakadt; illetve minden visszabontás utáni újraszerelésnél ajánlott az O-gyűrű cseréje.
