20 könyök 90° egál ötrétegű kulcsos

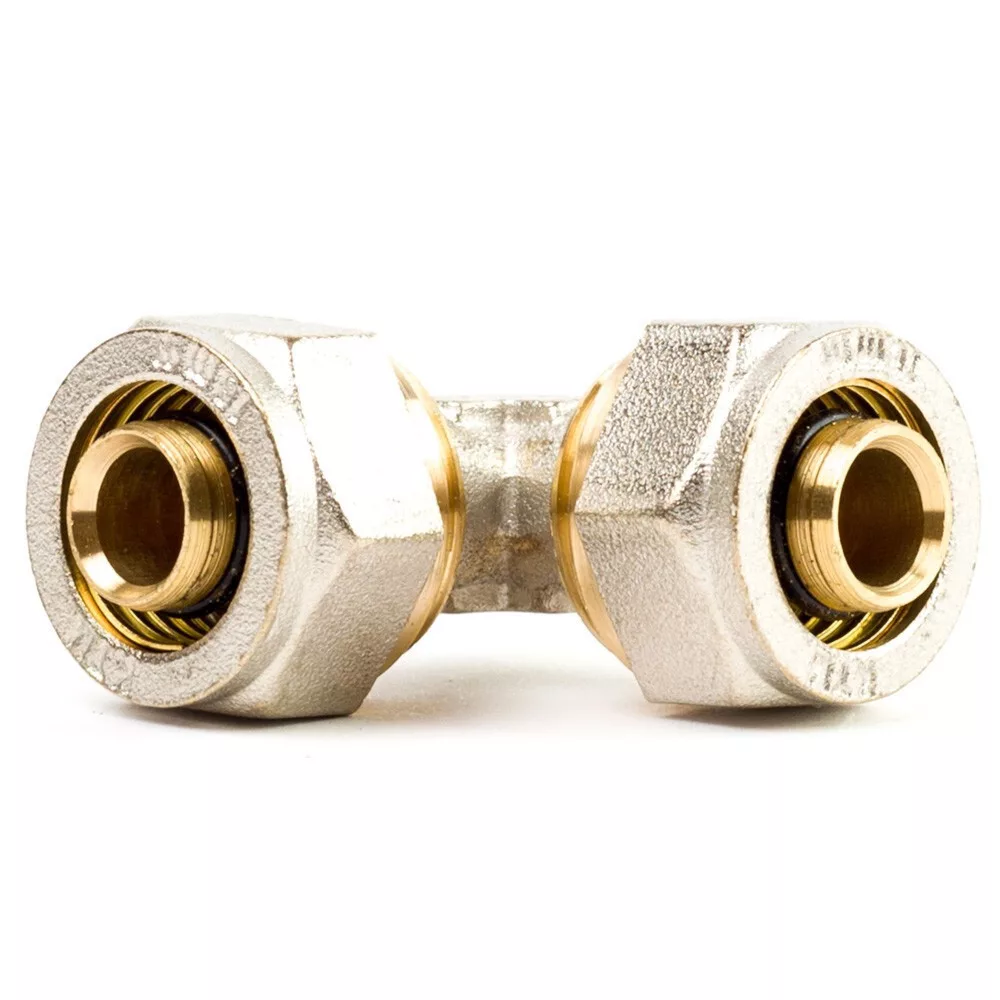

20 mm kulcsos könyök 90° – egál ötrétegű csőrendszerhez

A 20 mm-es egál 90°-os kulcsos könyök ötrétegű PEX-AL-PEX csövek falon kívüli, présszerszám nélkül elvégezhető sarokszerelésének eszköze. A szorítógyűrűs (kulcsos) kialakítás csak két villáskulcsot igényel: a kötés percek alatt kész, és roncsolás nélkül bontható, ha a rendszert később módosítani kell. Fűtési körökben, padlófűtésnél és melegvíz-ellátásnál egyaránt alkalmazható.

Mire használható?

• Fűtési csőrendszer kanyarindításánál – Ahol az ötrétegű cső 90°-os irányt vált – például faltól elfordulva radiátorhoz vezet –, ott ez az idom adja a tömör, biztos kanyarpontot.


• Padlófűtési hálózat szerelésnél – Osztódoboztól induló 20 mm-es csőszakasz irányváltásánál, ahol a csőt nem kell befalazni.


• Melegvíz-hálózat bekötésnél – Bojler, vízmelegítő bekötési csőágának kanyarindulásakor, ahol a csap vagy a szerelvény más irányban van.


• Meglévő rendszer javítása, bővítése – Ha a meglévő ötrétegű csőhálózaton új leágazást vagy átvezetést kell kialakítani anélkül, hogy a falat megbontanák.

Jó tudni

A kulcsos idomhoz kapcsolt csövek méretre vágásánál csővágó ollót és sorjázó-kalibráló szerszámot ajánlott használni a precíz, sorjamentes csővégért, amely garantálja a jó tömítettséget. Falon belüli szerelésnél présidomokat kell alkalmazni; a kulcsos kötés kizárólag hozzáférhető, falon kívüli helyzetekre való. A kötés max. 10 bar nyomásig és az ötrétegű csőrendszerek szokásos hőmérsékleti tartományában megbízható.

Gyakori kérdések

Hogyan szerelik a kulcsos könyököt?

Vágd le merőlegesen a csövet, kalibráld és sorjazd a csővéget, majd told bele a kulcsos könyök szárába. A perselyt és a csavargyűrűt két villáskulccsal húzd meg a gyártói előírás szerint – a kötés kész. A folyamat mindkét szárán azonos.

Miért nem szabad kulcsos idomot falba építeni?

A kulcsos (szorítógyűrűs) kötés bontható, ezért nem felel meg a beépített csőrendszerek tömörsségi követelményeinek. Falba épített csőszakaszon présidom szükséges, amely nem oldható és jobban tömít a tartós igénybevételre.

Milyen csőtípushoz illik ez a könyök?

A 20 mm-es kulcsos könyök 20×2 mm-es méretű ötrétegű (PEX-AL-PEX, alubetétes) csőhöz tervezett. Más falvastagságú csőhöz nem illik, és réz- vagy PP-csővel nem kompatibilis.
