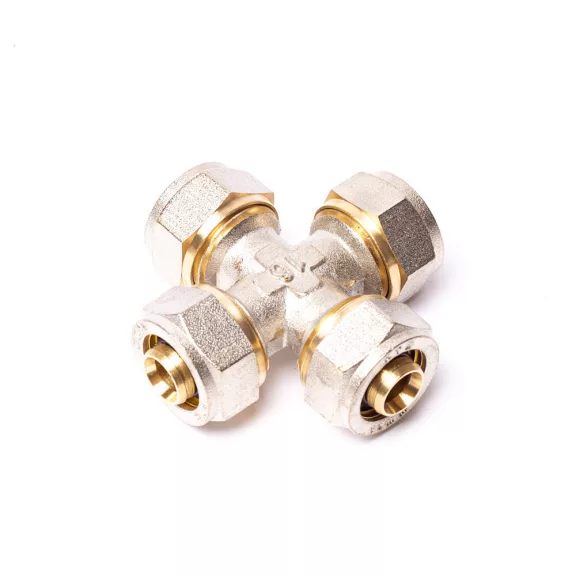

20 keresztidom ötrétegű kulcsos

20 mm keresztidom ötrétegű kulcsos – nagyobb padlófűtéshez

A 20 mm-es kulcsos keresztidom 20 mm-es ötrétegű csőrendszer négyirányú csatlakozási pontjain alkalmazzák, elsősorban nagyobb lakások padlófűtési köreinél, kazánok tágabb elosztó hálózatainál és összetett fűtési hurokrendszerek négyirányú csomópontjain. Ahol a 16 mm-es keresztidom szűk keresztmetszetű lenne, a 20 mm-es tag biztosít elegendő átfolyási kapacitást. A kulcsos szorítógyűrűs rendszer présszerszám nélkül szerezhető.

Mire való?

• Nagyobb padlófűtési hálózat – Nagyobb alapterületű lakások padlófűtési köreinél, ahol a 16 mm-es méret szűk, a 20 mm-es keresztidom biztosítja a megfelelő átfolyást.


• Kazán elosztó hálózat – Kazánok tágabb elosztó hálózatainál, ahol nagyobb vízmennyiség szállítása szükséges a négyirányú csomóponton.


• Összetett fűtési hurokrendszer – Összetett, több köros fűtési hurokrendszerek négyirányú csomópontjain, ahol a nagyobb átmérő csökkenti az átfolyási ellenállást.


• Fűtési és vízrendszer – Fűtési és hideg-meleg vízrendszer 20 mm-es csőhálózatának négyirányú elosztási pontjain.

Mire figyelj?

A 20 mm-es keresztidom kizárólag 20 mm-es ötrétegű csőhöz illik – ne keverd más méretű idomokkal. Négyirányú csomópontoknál minden ágon ellenőrizd a szorítógyűrű teljes meghúzását. A kulcsos kötési rendszer bontható – ez karbantartásnál előny, de a meglazult gyűrűket rendszeresen ellenőrizd.

Gyakori kérdések

Mikor érdemes a 20 mm-es keresztidomot választani a 16 mm-es helyett?

A 20 mm-es méret nagyobb belső átmérőjű, ezért a 16 mm-esnél nagyobb átfolyási kapacitással rendelkezik. Nagyobb lakás padlófűtésénél, ahol a 16 mm-es méret szűk keresztmetszetű és az átfolyási ellenállás magas lenne, a 20 mm-es tag adja a megfelelő átfolyást.

Présszerszám szükséges-e a 20 mm-es keresztidom szereléséhez?

Nem – a kulcsos szorítógyűrűs rendszer villáskulccsal összerakható. A kötés bármikor szétszerelhető (új roppantógyűrűvel), ami karbantartásnál és rendszerbővítésnél előny.

Mekkora az átfolyási kapacitás különbsége a 16 mm-es és 20 mm-es méret között?

A belső átmérő körülbelül 12 mm (16×2 mm cső esetén) és 16 mm (20×2 mm esetén) – az átfolyási kapacitás az átmérő négyzetével arányos, ezért a 20 mm-es méret lényegesen nagyobb vízmennyiség szállítására képes azonos nyomáson.
