20-3/4" könyök 90° KM ötrétegű kulcsos

20-3/4" KM könyök 90° – ötrétegű kulcsos, sárgaréz

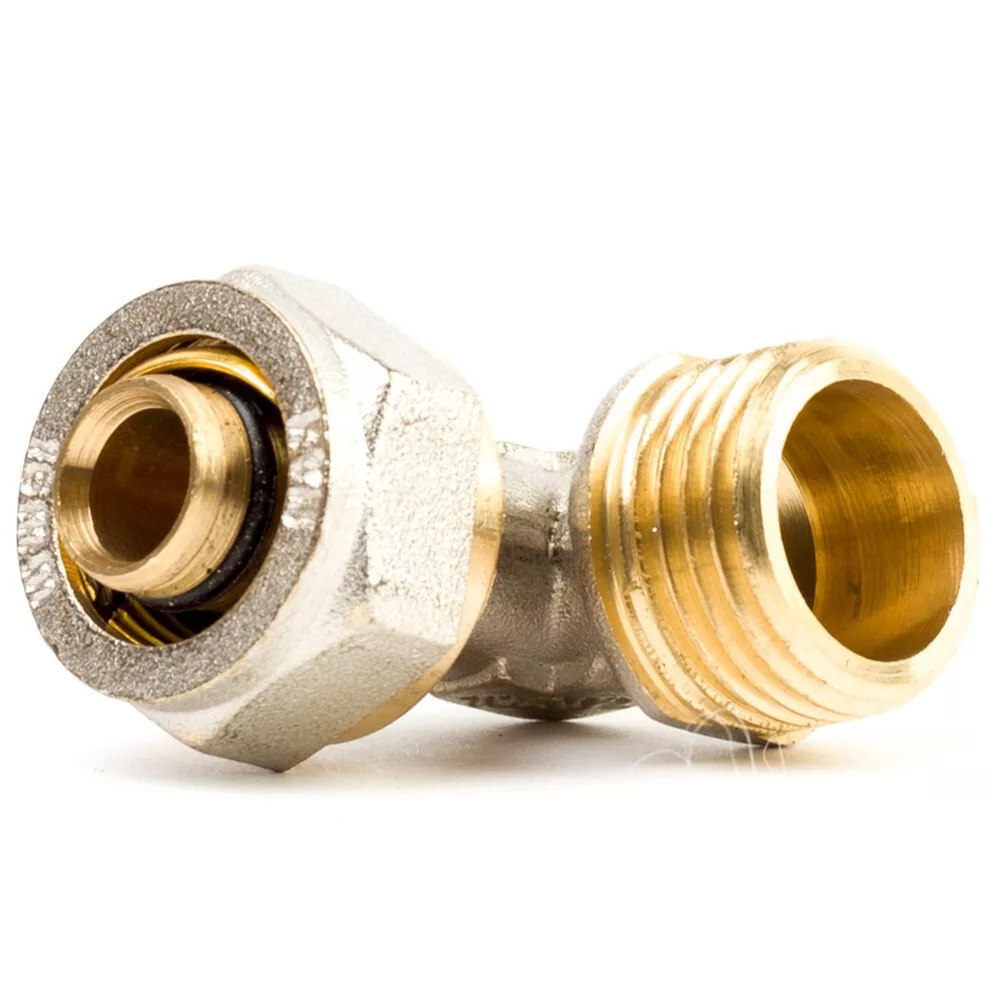

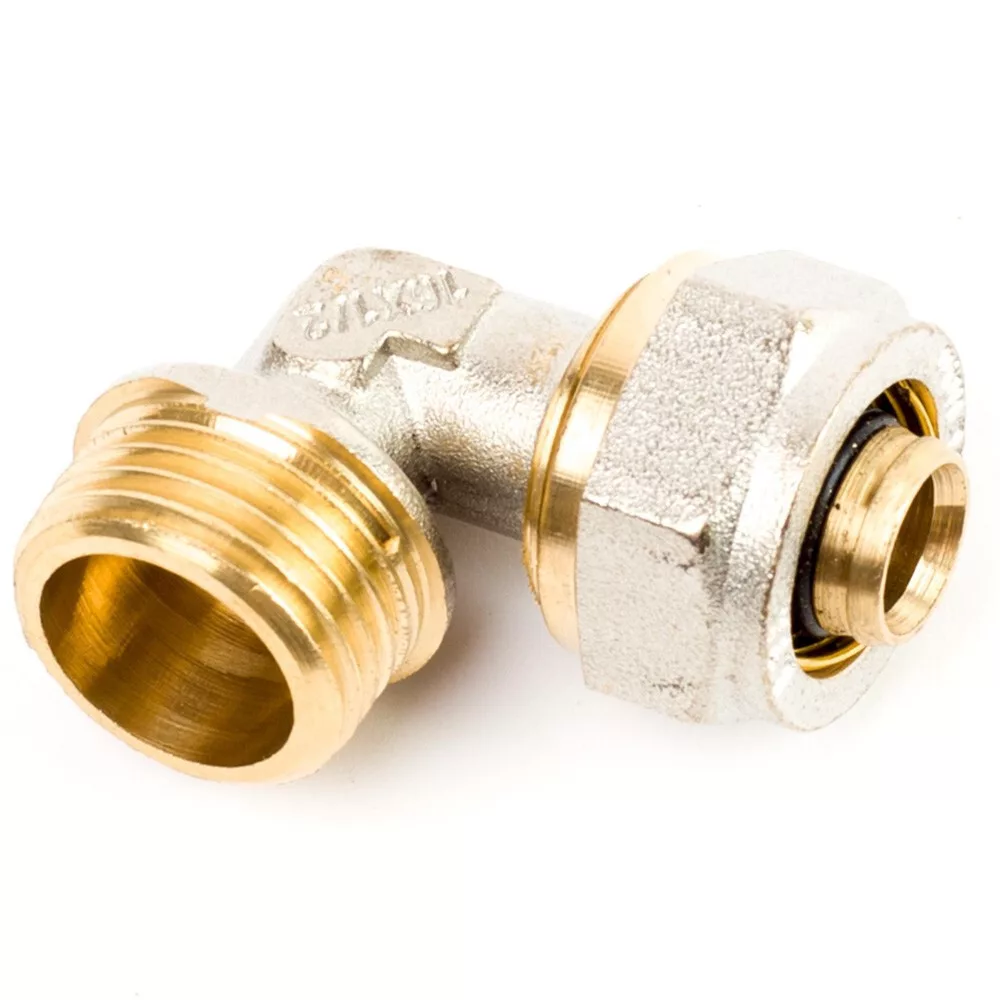

A 20-3/4" KM kulcsos könyök 20 mm-es ötrétegű csőszakaszt köt össze egy 3/4" külső menetes (KM) szerelvénnyel 90°-os szögben. Sárgaréz testű, présszerszám nélkül két villáskulccsal szereelhető. Fűtési fővezetéki bekötéseknél, bojlerek 3/4" csatlakozásainál és melegvíz-hálózatoknál alkalmazandó falon kívüli, hozzáférhető helyzetben.

Mire használható?

• Fűtési fővezetéki csatlakozásnál – Ahol a 20 mm ötrétegű cső 90°-ban fordul egy 3/4" KM menetű szelep, osztó-gyűjtő vagy kazáncsatlakozó felé.


• Bojler és vízmelegítő bekötésnél – Ha a bojler 3/4" KM menetű bekötési csatlakozóján 20 mm-es ötrétegű csőszakaszból kell kanyarindulást megoldani.


• Ivóvíz-főhálózat bekötésnél – Ahol a 3/4" méretű ivóvíz-fővezetékből 20 mm-es ötrétegű csőhálózat indul ki 90°-os kanyarral.


• Meglévő rendszer bővítésekor – Ha a meglévő 20 mm-es ötrétegű rendszerhez 3/4" KM menetű pontot kell hozzáadni.

Jó tudni

A 20-3/4" könyöknél a 3/4" KM menetes csatlakozóra PTFE-szalag vagy kender-paszta tömítőanyag szükséges. Az ötrétegű csőszakasz előkészítése (sorjázás, kalibrálás) gondosan elvégzendő a szivárgásmentes kötéshez. Kizárólag falon kívüli, hozzáférhető helyzetben alkalmazandó – befalazásra nem alkalmas kulcsos kötés.

Gyakori kérdések

Mi a különbség a KM és a BM jelölés között?

KM = külső menet: az idom ezen oldala külső menetes, amelyre belső menetes szerelvényt lehet csavarni. BM = belső menet: az idom ezen oldala belső menetes, amelyre külső menetes csővéget vagy idomot lehet csavarni.

Elég-e két villáskulcs a szerelésnél?

Igen, a szorítógyűrűs (kulcsos) szerelés esetén két megfelelő méretű villáskulcs vagy vízpumpa-fogó elegendő. Nem kell présszerszám, ami a szerelőszerszám-beruházást lényegesen csökkenti.

Milyen csőhöz nem illik ez az idom?

Ez az idom kizárólag 20×2 mm-es méretű ötrétegű (PEX-AL-PEX) csőhöz tervezett. Réz-, PP- és PVC-csőhöz nem kompatibilis, és 16 mm-es ötrétegű csőhöz sem illik.
