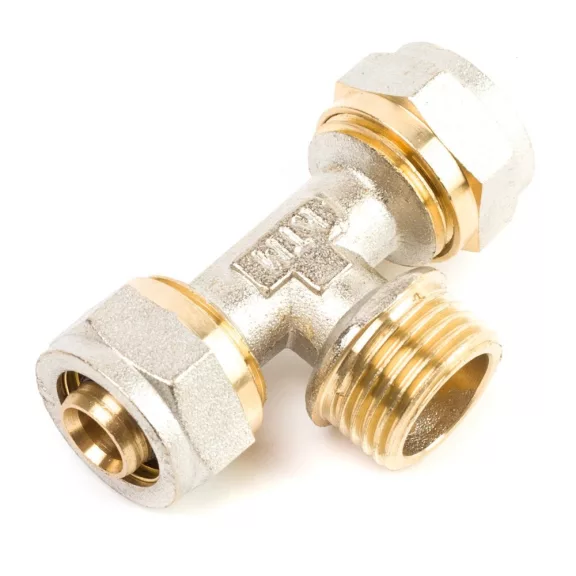

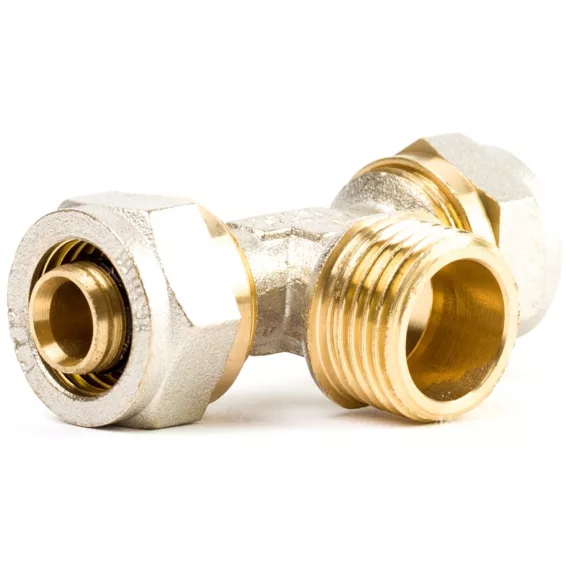

20-3/4" T idom KM ötrétegű kulcsos

Ötrétegű T idom 20-3/4 KM kulcsos – csőrendszerből 3/4 colos menetes csatlakozóhoz

A 20-3/4 KM T idom ötrétegű csőrendszer 3/4 colos menetes szerelvényeinek csatlakozásainál alkalmazott kulcsos idom. Két 20 mm-es csőcsatlakozójába a fővezeték csövei kerülnek, a 3/4 colos külső menetes ágra szelep, csap vagy más 3/4 colos belső menetes szerelvény csavarható. Az 1/2 colos KM idomhoz képest a 3/4 colos ág nagyobb menetes átmérőjű csatlakozást tesz lehetővé.

Mire való?

• 3/4 colos menetes szelep csatlakoztatása – Ha a 20 mm-es ötrétegű csőrendszerre 3/4 colos belső menetes csapot, szelepet kell bekötni.


• Radiátor-csatlakozó – Egyes radiátorok vagy fűtési elosztók 3/4 colos menetes csatlakozójánál alkalmazott T idom.


• Melegvíz-bekötés – Melegvíz-rendszer 3/4 colos menetes csatlakozópontjainál, pl. bojler szelepénél.

1/2 és 3/4 colos KM idom különbsége

A 20-3/4 KM idom menetes ága nagyobb (3/4 colos) mint a 20-1/2 KM idomé. A menetes ág méretét a csatlakoztatandó szerelvény (szelep, csap) belső menetmérete alapján válaszd ki. Az ötrétegű csőcsatlakozó mindkét idomnál 20 mm.

Gyakori kérdések

Miben különbözik a 20-3/4 KM idom a 20-1/2 KM idomtól?

A két idom között a menetes ág mérete különbözik: a 20-3/4 KM idomnál 3/4 colos (nagyobb), a 20-1/2 KM idomnál 1/2 colos (kisebb) a külső menet. A megfelelő méretet a csatlakoztatandó szerelvény belső menetméretéhez kell igazítani.

Hogyan határozható meg, hogy 1/2 vagy 3/4 colos KM idomra van-e szükség?

A csatlakoztatandó szerelvény (szelep, csap) belső menetméretét kell meghatározni. A szerelvény típuslapján általában feltüntetett a menetméret. Ha nem, tolómérővel mérhető: 1/2 colos belső menet ~14-15 mm, 3/4 colos ~18-19 mm körüli belső átmérőjű.

Melyik tömítőanyag szükséges a KM menet lezárásához?

KM (külső menetes) csatlakozásnál általában kenderkóc és menettömítő paszta, vagy teflonszalag alkalmazható az ivóvíz és fűtési rendszer szabványa szerint. Ellenőrizd a rendszer előírásait.
