20-3/4" T idom BM ötrétegű kulcsos

20-3/4" BM T idom – ötrétegű kulcsos csőrendszerhez

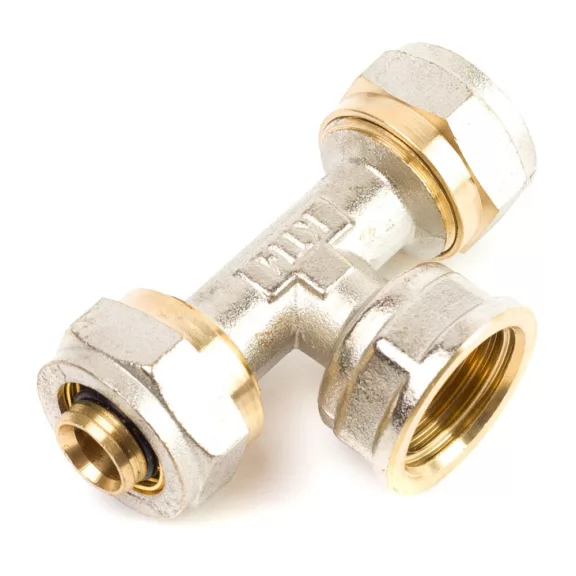

A 20-3/4" BM kulcsos T idom a 20 mm-es ötrétegű csőhálózatból 3/4" belső menetes leágazó pontot ad. A két csőszár szorítógyűrűsen fogadja a 20 mm-es ötrétegű csöveket, a középső BM szár egy 3/4" KM menetű csőcsonkot vagy szerelvényt fogad. Présszerszám nélkül szereelhető, fűtési fővezetéki bekötéseknél és melegvíz-hálózatban alkalmazandó falon kívüli helyzetben.

Mire használható?

• Fűtési fővezetéki leágazásnál – Ahol a 20 mm-es ötrétegű fűtési fővezetékből 3/4" KM menetű elosztóra, kazáncsatlakozóra vagy 3/4" szerelvényre kell leágazni.


• Bojler és vízmelegítő bekötésnél – Ha a bojler 3/4" KM menetű bekötési pontján a 20 mm-es ötrétegű csőhálózatból kell elágazni.


• Ivóvíz-fővezeték elosztásánál – Ahol a 3/4" menetű ivóvíz-fővezetékre kell rácsatlakozni a 20 mm-es ötrétegű hálózatról.


• Rendszerbővítésnél – Meglévő 20 mm-es ötrétegű hálózatba 3/4" BM leágazó pont beiktatásakor.

Jó tudni

A 3/4" BM menetű szárba csavaráskor a KM csőcsonkon PTFE-szalag vagy kender-paszta szükséges. A nagyobb 3/4" menetátmérőnél kender-paszta általában egyenletesebb tömítést biztosít, mint a PTFE-szalag egyedül. Kizárólag falon kívüli, hozzáférhető helyzetben alkalmazható.

Gyakori kérdések

Miben különbözik a 20-3/4" BM T idom a 20-1/2" BM változattól?

A menetes középső szár átmérőjében: a 20-3/4" idom 3/4" belső menetes leágazó ágat biztosít, a 20-1/2" idom 1/2" belső menetes ágat. A csőszárak befogó mérete mindkét esetben 20 mm.

Hogyan azonosítható be a T idom menetes szára a csőszárhoz képest?

Az idom testén az egyes szárak mérete általában megjelölt; ha nem, a szárnyílások belső átmérője tolómérővel mérhető. A menetes szár belsejébe menet látható, a csőszárba menet nincs.

Alkalmazható-e egyszerre KM és BM T idomot ugyanabba a rendszerbe?

Igen, a rendszer bővítésekor a meglévő szerelvények menetiránya határozza meg, hogy adott leágazási ponthoz KM vagy BM T idom szükséges. Mindkét típus azonos ötrétegű csőrendszerbe illeszkedik.
