20-3/4" Csatlakozó idom KM ötrétegű préselhető Unidelta

20-3/4" KM csatlakozó idom ötrétegű préselhető Unidelta

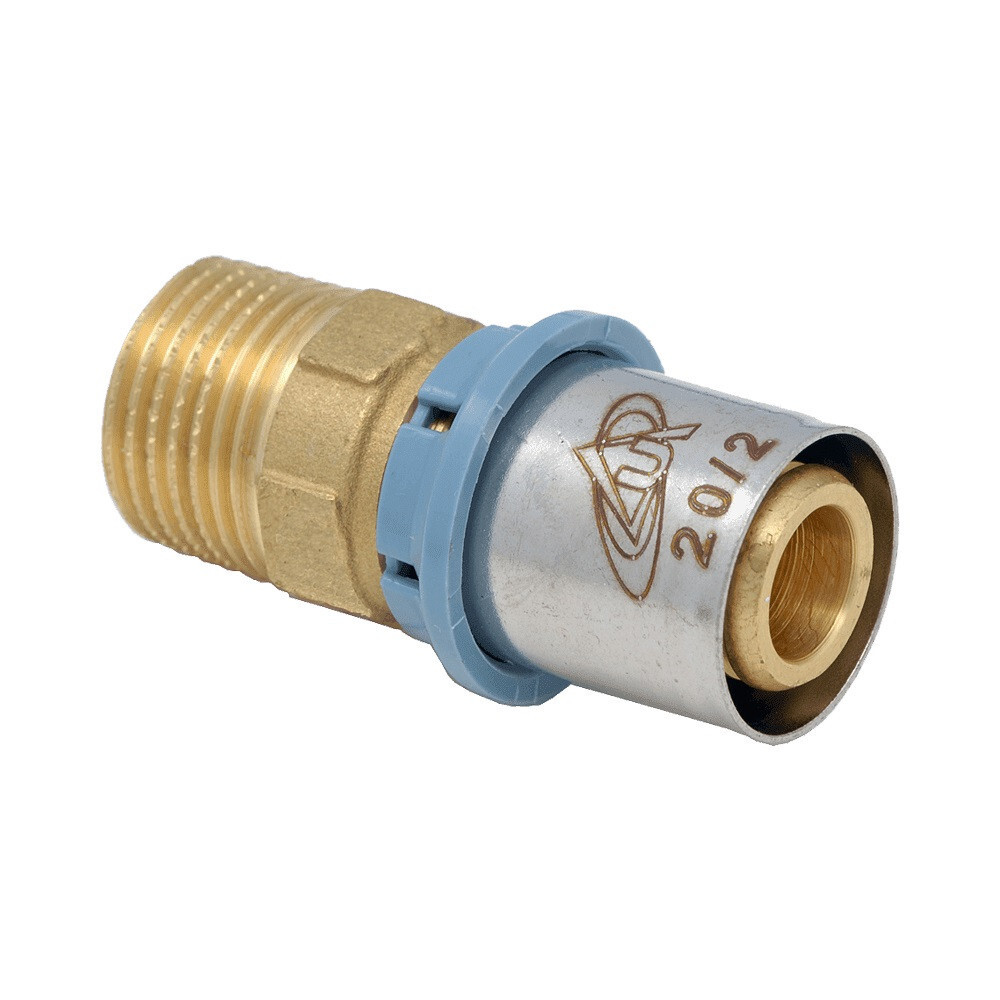

Az Unidelta 20-3/4" KM csatlakozó idom a 20 mm-es ötrétegű csőhálózatot köti össze 3/4 colos belső menetes szerelvényekkel. A 3/4 colos KM-menet fűtési rendszerek szelep-csatlakozóinál, radiátoroknál és elosztóknál elterjedt méret. Préselt oldala forrasztásmentes végleges kötést ad; menetes oldala tömítőanyaggal illeszthető az armatúrába.

Mire való?

• Fűtési szelep csatlakozás – 20 mm-es csőhálózatból 3/4 colos BM-foglalatú fűtési szelephez, keringetőhöz való csatlakozáshoz.


• Radiátor bekötés – Ahol a 20 mm-es csőszár egy 3/4 colos BM-foglalatú radiátorszelephez csatlakozik végpontként.


• Szaniter leágazás – Szaniter csőhálózatban, ahol a 20 mm-es csőből nagyobb méretű csaptelep-csonkhoz kell csatlakoztatni.


• Csőrendszer végpontja – A 20 mm-es préscsőszár végpontján, ahol menetes szerelvény csatlakozik, a csatlakozó idom az összekötőelem.

Jó tudni

A 3/4 colos KM-ment a fűtési rendszerek szelep-csatlakozóinál elterjedtebb méret, mint az 1/2 colos – nagyobb átfolyást és kapacitást biztosít. A préselt oldal oldhatatlan kötést hoz létre; a menetes oldalon tömítőanyag szükséges. Szivárgáspróba betömítés előtt kötelező.

Gyakori kérdések

Miben különbözik ez az idom a 20-1/2" KM-től?

Csak a menetméretben – ez az idom 3/4 colos KM-menetű, a másik 1/2 colos. A 3/4 colos menet nagyobb átmérőjű szerelvényekhez, például keringetőkhöz és nagyobb szelepekhez szükséges.

Hogyan kell tömíteni a KM-menet oldalt?

PTFE-szalagot (teflon szalag) kell a menetszárra tekerni 3-5 rétegben, majd az idomot becsavarni az armatúra foglalatába villáskulccsal. Kézzel való meghúzás nem elegendő.

Mikor kell prezelt csatlakozó idomot választani meneteses helyett?

Ha a csőhálózat préselhető (PRESS) rendszerrel épül fel, a csatlakozó idomnak is préselt csőoldalúnak kell lennie. Ha a rendszer kulcsos, kulcsos csatlakozó idom szükséges. A csőrendszer típusa meghatározza az idomválasztást.
