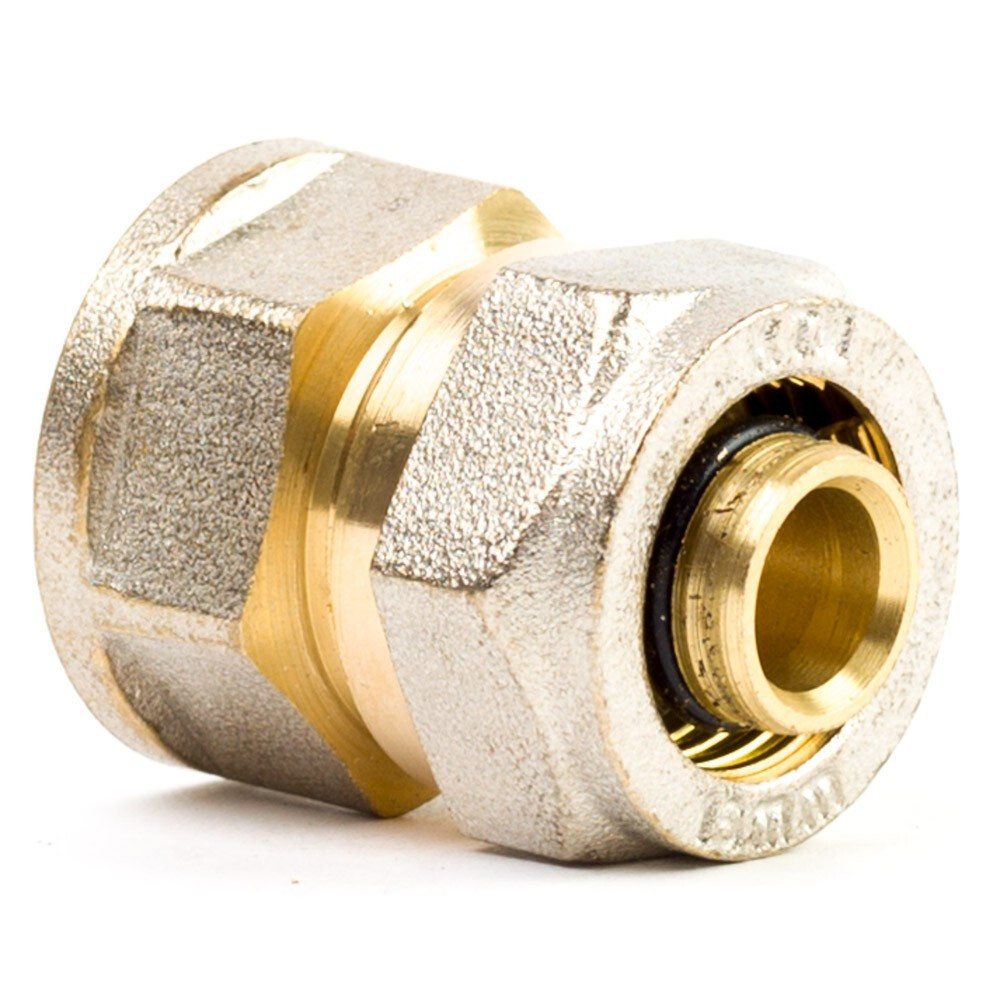

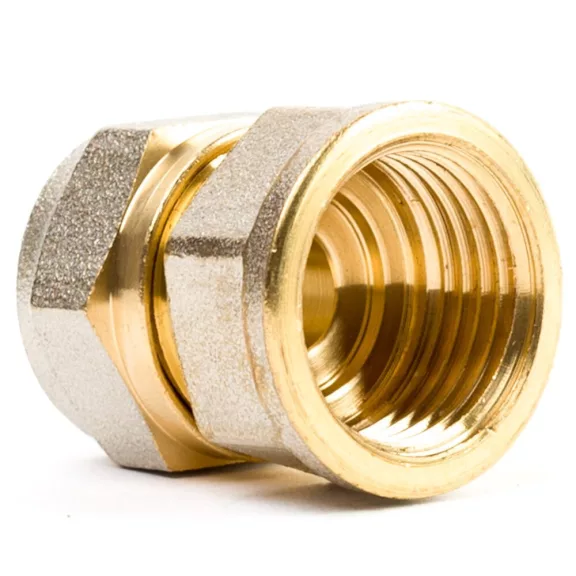

20-3/4" Csatlakozó idom BM ötrétegű kulcsos

20-3/4" BM csatlakozó idom – ötrétegű kulcsos, réz

A 20-3/4" BM kulcsos csatlakozó idom a 20 mm-es ötrétegű csőszakaszt köti össze egy 3/4" belső menetes (BM) csatlakozóval. Réz test, precíziós szorítógyűrű és dupla O-gyűrűs tömítés biztosítja a maximális tömítettséget, max. 10 bar nyomáson. Présszerszám nélkül szereelhető, fűtési, melegvíz- és ivóvíz-rendszerekben falon kívüli helyzetben alkalmazandó.

Mire használható?

• Fűtési rendszerek bekötésnél – Ahol a fűtési szerelvény – szelep, osztó-gyűjtő, kazán bekötési csonk – 3/4" KM menetű, és a 20 mm-es ötrétegű csőszakasz BM idommal csatlakozik.


• Melegvíz-hálózat bekötésnél – Bojlerek, tárolók, vízmelegítők 3/4" KM menetű bekötési pontján, ahol 20 mm-es ötrétegű cső csatlakozik.


• Ivóvíz-rendszer csaptelep bekötésnél – Ha a csaptelep-csatlakozó 3/4" KM menetű, és a 20 mm-es ötrétegű csőből kell bekötni.


• Rendszerbővítés és javításnál – Meglévő 20 mm-es ötrétegű hálózathoz 3/4" BM csatlakozó pont kialakításakor.

Jó tudni

A 3/4" BM menetű szárhoz csavaráskor a KM csőcsonkon kender-paszta tömítőanyag ajánlott az egyenletes tömítéshez. A csőoldali sorjázás és kalibrálás elvégzendő. Kizárólag falon kívüli, hozzáférhető helyzetben alkalmazható.

Gyakori kérdések

Miben különbözik a 20-3/4" BM idom a 20-1/2" BM változattól?

A menetes szár átmérőjében: a 20-3/4" idom 3/4" BM menetű csatlakozást ad, a 20-1/2" idom 1/2" BM menetű csatlakozást. A csőszár befogó mérete mindkét esetben 20 mm.

Mi a dupla O-gyűrű előnye az egyszerű O-gyűrűhöz képest?

A dupla O-gyűrűs tömítés két egymástól független tömítési vonalat alkot, ami akkor is megőrzi a tömörsséget, ha az egyik O-gyűrűn kisebb sérülés vagy kopás keletkezik. Ez redundanciát ad a hosszú távú tömörség szempontjából.

Melyik rendszertípusnál alkalmazható ez az idom?

Fűtési, melegvíz- és ivóvíz-rendszerekben egyaránt alkalmazható, ahol ötrétegű PEX-AL-PEX csőrendszert alkalmaznak falon kívüli, hozzáférhető helyzetben, max. 10 bar nyomáson.
