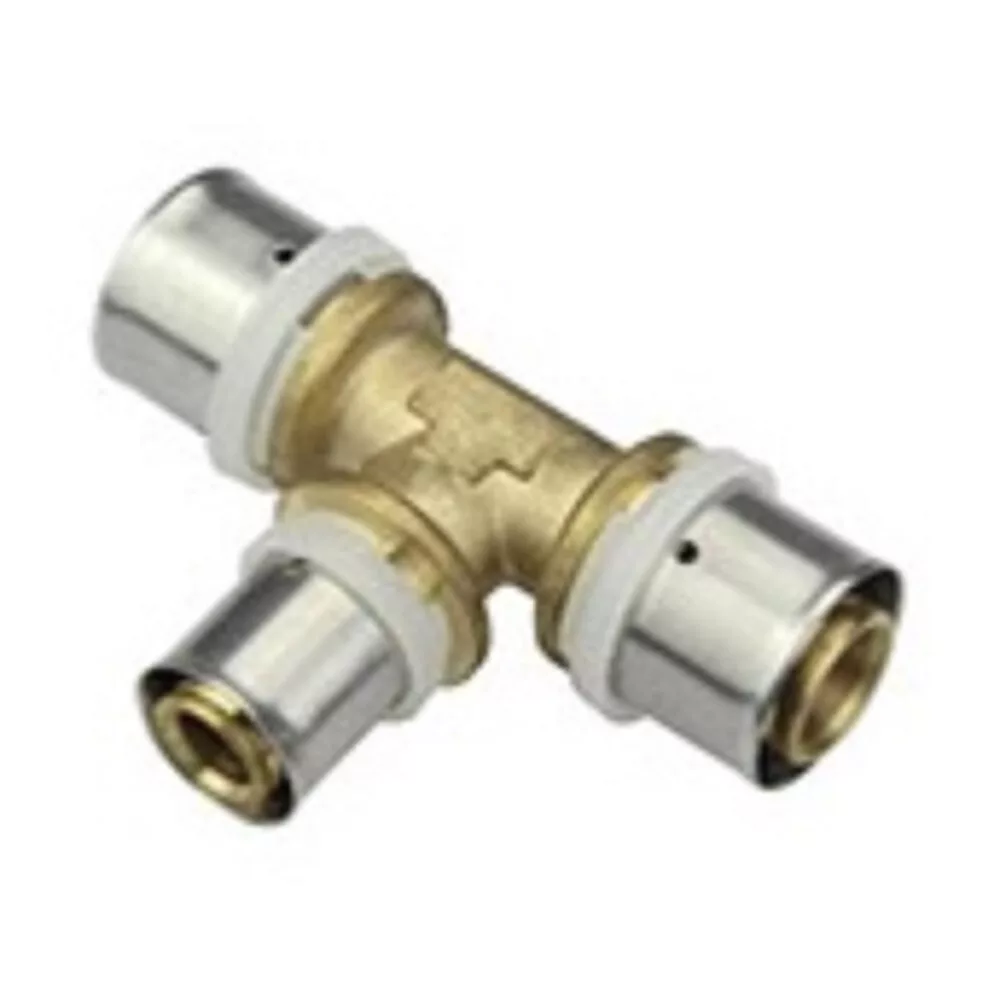

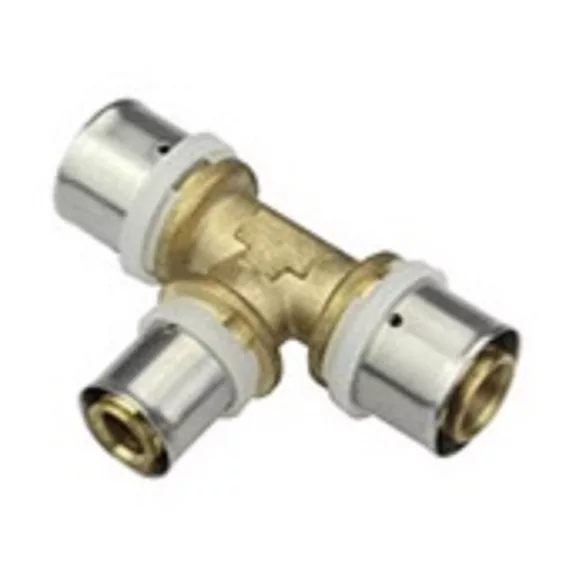

20-20-16 T idom szűkített ötrétegű préselhető MELSCHER

Melscher préselhető szűkített T idom 20-20-16 – ötrétegű cső

A Melscher préselhető 20-20-16 szűkített T idom ötrétegű csőrendszerben a 20 mm-es gerincvezetékről 16 mm-es leágazást tesz lehetővé. A két fővezeték-ág 20 mm-es, az elágazó szár 16 mm-es PRESS rögzítésű, rozsdamentes acél anyagból, maximálisan 16 bar nyomásig és 95°C hőmérsékletig. Meglévő 20 mm-es gerincvezetékre utólagos 16 mm-es leágazás beépítésekor, új radiátorhoz, csaptelephez vagy fűtési osztóhoz való csatlakoztatáskor.

Mire használható?

• 20 mm-es gerincvezetékből 16 mm-es leágazás – Meglévő 20 mm-es csőhálózatból új 16 mm-es ágat kell leágaztatni – pl. új radiátorhoz vagy csaptelephez.


• Fűtési és vízvezetéki gerincleágazás – Fűtési gerincvezetékek és vízvezetéki főszakaszok mentén, ahol 16 mm-es mellékágat kell elkezdeni.


• Szűkített leágazás megtartott fővezetékkel – A fővezeték átmérője (20 mm) megtartott, csak a mellékág szűkül 16 mm-esre.


• Falba süllyesztett leágazási csomópontok – Tartós, rejtett falba és aljzatbetonba épített leágazási pontok kialakításánál.

Jó tudni

A 20-20-16 jelölésben a két egyenes ág 20 mm-es (fővezeték folytatása), az elágazó szár 16 mm-es. Maximális nyomás: 16 bar; maximális hőmérséklet: 95°C (csúcsban 110°C). Rozsdamentes acél préshüvely korróziótól is véd. Nyomáspróba elvégzése kötelező a falra zárás előtt.

Gyakori kérdések

Miben különbözik a 20-20-16 T idom a 20-16-20-tól?

Mindkét idomnál a két fővezeték-ág 20 mm-es és az elágazó szár 16 mm-es – a jelölés sorrendjében az eltérés a harmadik ág pozíciójában van a gyártói jelölési rendszerben. A gyakorlatban mindkét idom ugyanolyan funkciót tölt be: 20 mm-es fővezetékből 16 mm-es mellékágat indít. Az idom és csomagoláson jelzett méretjelölést vásárláskor ellenőrizd.

Milyen szerelési eszköz szükséges a 16 bar-os rendszerekhez?

A présszerszám típusa nem függ a nyomáshatártól – a présszerszám minőségét az idom gyártójának ajánlása határozza meg. A 16 bar-os nyomáshatár az üzemi nyomást jelenti, nem a szerszámra vonatkozó előírást. A csőrendszer átadásakor nyomáspróba elvégzése szükséges az előírt nyomásértéken.

Alkalmas-e ez az idom hőmérséklet-szabályozott padlófűtési rendszerbe?

Igen, a 95°C maximális hőmérséklet a szokásos padlófűtési rendszerek üzemi hőmérsékletéhez elegendő tartalékkal rendelkezik. A padlófűtési rendszerek jellemzően 35-55°C közötti előremenő hőmérsékleten üzemelnek, ami jóval a maximális határ alatt van.
