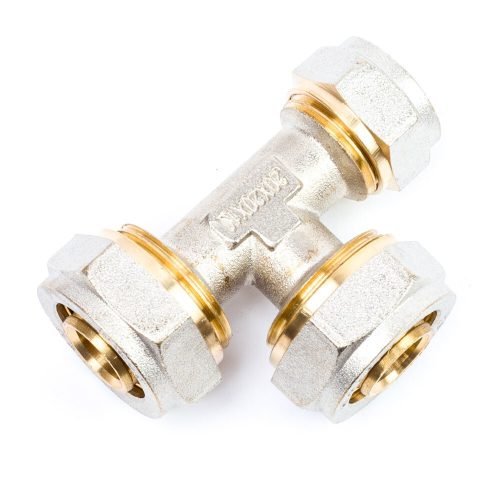

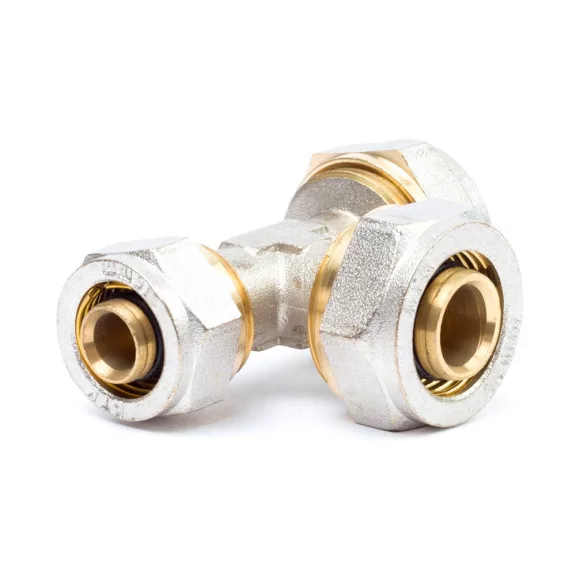

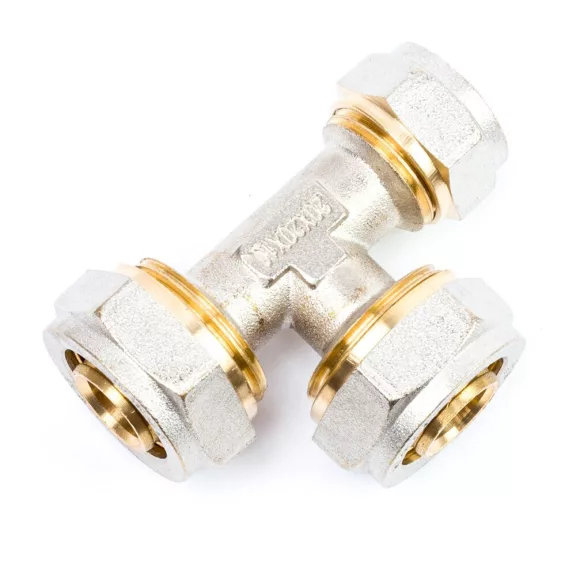

20-20-16 T idom szűkített ötrétegű kulcsos

Ötrétegű T idom szűkített 20-20-16 mm kulcsos – fűtés és melegvíz elágazáshoz

A 20-20-16 mm szűkített T idom ötrétegű csőrendszer elágazási pontjainál alkalmazott kulcsos szorítógyűrűs idom. A két 20 mm-es csatlakozó és egy 16 mm-es ágcsatlakozó lehetővé teszi, hogy a fővezetéktől kisebb ágvezetéket ágaztassanak le. Prés nélkül, csővágó ollóval és sorjázó-kalibrálóval szerezhető be.

Mire való?

• Fűtési csőrendszer elágazás – Fűtési körök fővezetékéből 16 mm-es ágvezeték leágaztatásához, ahol a 20 mm-es fővezeték érintetlen marad.


• Melegvíz-hálózat elágazás – Melegvíz-ellátó csőrendszer 16 mm-es ágvezetékéhez, pl. mosdó-csatlakozás leágaztatásánál.


• Falon kívüli szerelés – Hozzáférhető, falon kívüli helyeken, ahol a szorítógyűrűs kötés karbantartásnál lazítható és újra szorítható.

Szerelési útmutató

A kulcsos idom szereléséhez csővágó ollóval vágd méretre a csövet, majd sorjázó-kalibrálóval egyengessük ki a vágott véget és állítsuk helyre az esetleges ovális alakot. A korrekt kalibrálás nélkül a szorítógyűrűs tömítés nem biztonságos. Az idom falon belülre beépítve nem ajánlott – ott préselt idom szükséges.

Gyakori kérdések

Mit jelent a 20-20-16 méretkombináció T idomnál?

A számok az idom három csatlakozójának névleges átmérőjét jelölik mm-ben: mindkét oldalsó csatlakozó 20 mm-es ötrétegű csőhöz való, az ágcsatlakozó 16 mm-es ötrétegű csőhöz kapcsolódik.

Mi a különbség a szűkített és az egál T idom között?

Az egál T idomnak mindhárom csatlakozója azonos méretű. A szűkített T idomnál az ágcsatlakozó kisebb – ebben az esetben 16 mm, míg a fő ág 20 mm. Ez lehetővé teszi a fővezetéktől kisebb átmérőjű ágvezeték leágaztatását.

Prés nélkül is megbízható-e a kulcsos idom?

Falon kívüli, hozzáférhető helyeken a kulcsos szorítógyűrűs kötés megbízható, ha a csövet megfelelően kalibrálták és az anyát szorosan meghúzták. Beépített, nem hozzáférhető helyen préselős idom ajánlott.
