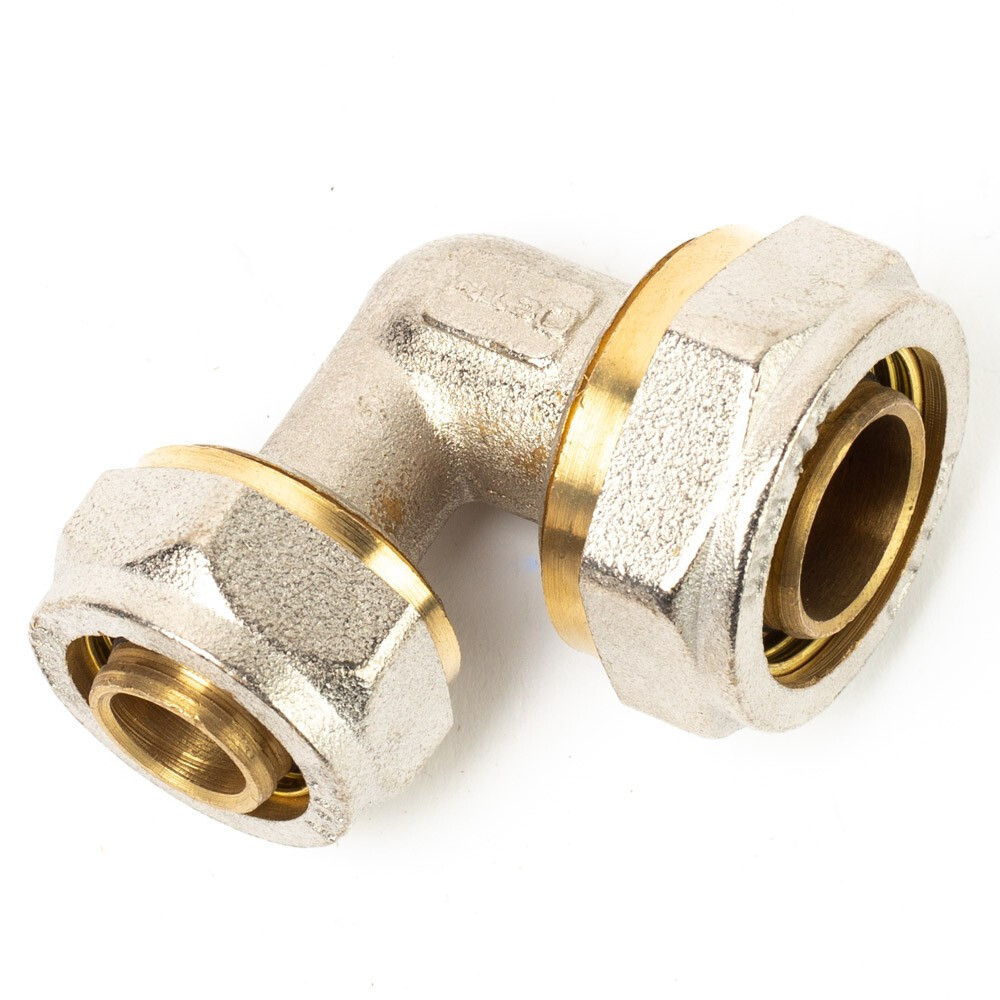

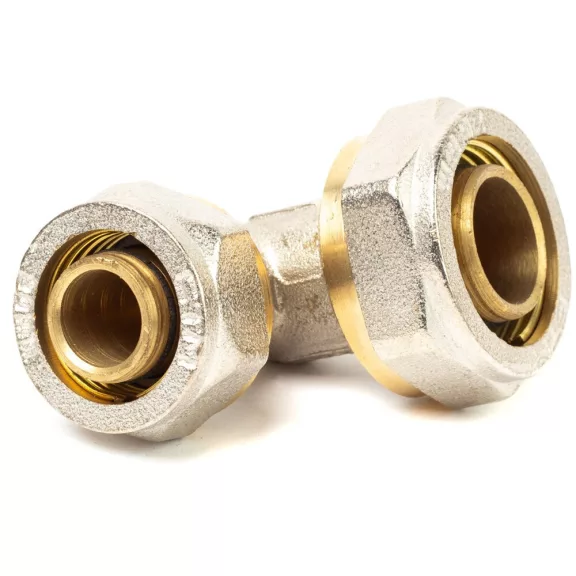

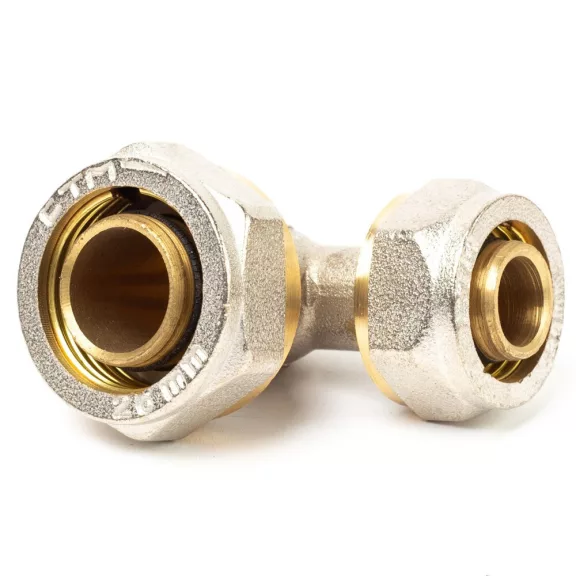

20-16 könyök szűkített ötrétegű kulcsos

Könyök szűkített 20-16 mm kulcsos – ötrétegű cső, 90°-os irányváltás és szűkítés

A szűkített 20-16 mm-es kulcsos könyökidom ötrétegű csőhöz tervezett csővezeték-idom, amely egyetlen idommal valósítja meg a 90°-os irányváltást és a csőátmérő szűkítését. A 20 mm-es gerinctől a 16 mm-es fogyasztói ágra való elágazásnál, ahol egyúttal irányt is kell váltani, ez az idom kiváltja a könyök és a szűkítő idom kombinációját. Kulcsos (szorítógyűrűs) csatlakozórendszerrel szerelhető.

Mire alkalmazható?

• Padlófűtési csőrendszer elágazás – A gerincvezetékről (20 mm) egy fogyasztóra (16 mm) való elágazásnál, ahol egyúttal 90°-os irányváltás is szükséges.


• Falba épített csőrendszerek – Falba zárt csővezetékeknél, ahol kétféle idom helyett egyetlen idommal megoldható a feladat.


• Kompakt csőcsatlakozás – Szűk helyen, ahol nincsen hely két egymás utáni idomhoz.

Kulcsos rendszer – bontható kötés

A kulcsos (szorítógyűrűs) rendszer szerszámmal bontható – falban zárt kötésnél ez fontos, mert szükség esetén a kötés felbontható a cső vágása nélkül. Préselt idomhoz képest olcsóbb szerszámigény, de a préselt rendszer merevedettebb. Az ellenőrzött gáztömörségi próba minden szerelésnél ajánlott.

Gyakori kérdések

Mi a különbség a kulcsos és a préselt könyök között?

A kulcsos (szorítógyűrűs) idom villáskulccsal összehúzva rögzíthető és bontható is; a préselt idom hidraulikus présszerszámmal rögzített, nem bontható roncsolás nélkül. Kulcsos idom falba zárt kötésnél átszerelhetőségi szempontból előnyösebb.

Melyik irányba forog a könyök?

90°-os rögzített szög – az irány a csőhöz csatlakoztatáskor forgatható (a kulcs meghúzása előtt pozicionálható).

Szükséges-e gáztömörségi próba szerelés után?

Igen, minden szerelési kötésnél ajánlott nyomáspróba a szivárgások ellenőrzéséhez, mielőtt a csőrendszert burkolat alá zárják.
