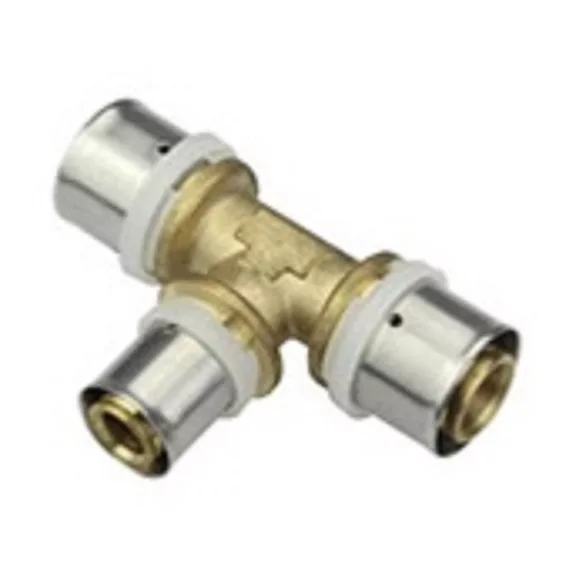

20-16-20 T idom szűkített ötrétegű préselhető MELSCHER

Melscher préselhető szűkített T idom 20-16-20 – ötrétegű cső

A Melscher préselhető 20-16-20 szűkített T idom a 20 mm-es ötrétegű csőrendszer fővezetékéből indítja el a 16 mm-es mellékágat – a két egyenes ág 20 mm-es, az elágazó szár 16 mm-es PRESS rögzítésű. Rozsdamentes acél kivitelben, falba és aljzatbetonba süllyeszthető tartós kötéssel. Fűtési gerincvezetékek leágazásainál, padlófűtés és radiátoros rendszerek osztó-gyűjtő köreinél, ahol a 20 mm-es fővezetékből kell 16 mm-es mellékágat leágaztatni a fővezeték átmérőjének megtartásával.

Mire használható?

• 20 mm-es fővezetékből 16 mm-es mellékág leágaztatása – Fűtési gerincvezetékből mellékágak leágazásánál, ahol a fővezeték 20 mm-es marad, és a mellékág 16 mm-es csőre szűkül.


• Padlófűtés osztó-gyűjtő körei – Padlófűtési rendszerek elosztócsomópontjain, ahol a 20 mm-es gerincvezetékből 16 mm-es körök ágaznak le.


• Fűtési gerincleágazás – Fűtési gerincvezetékek mentén elhelyezett leágazásoknál, ahol a fővezeték átmérője nem csökken.


• Aljzatbetonba süllyesztett elosztócsomópont – Rejtett, falba vagy aljzatba épített tartós csőcsomópontok kialakításánál.

Jó tudni

A 20-16-20 jelölés a T idom ágainak sorrendjét jelzi: a két egyenes (fővezeték) ág 20 mm-es, a mellékág 16 mm-es. PRESS rögzítéshez 20 mm-es és 16 mm-es pofabetétű présszerszám szükséges. Beépítés előtt nyomáspróba elvégzése kötelező, ha a kötést utána fal vagy aljzat fedi le.

Gyakori kérdések

Miben különbözik a 20-16-20 T idom a 20-16-16-tól?

A 20-16-20-nál a két egyenes ág 20 mm-es és a mellékág 16 mm-es – a fővezeték átmérője mindkét irányban megtartott. A 20-16-16-nál a belépési ág 20 mm-es, de a két elágazó ág is 16 mm-es – ez kettős szűkítést jelent. A 20-16-20 ott alkalmazandó, ahol a fővezeték folytatódik, és egy mellékág szűkül le.

Miért fontos a fővezeték átmérőjének megtartása?

Ha a fővezeték azonos átmérőjű marad az elágazás után, az áramlás tovább haladhat a csőhálózatban más leágazások felé is. Ha a fővezeték átmérője csökkenne, a távolabb eső csomópontok kisebb áramlást kapnának. Az egyes leágazások típusát a csőhálózat hidraulikai tervezése határozza meg.

Alkalmas-e ez az idom rejtett, falba süllyesztett csőhálózathoz?

Igen, a préselt kötés falban és aljzatbetonban is tartós és nem igényel karbantartást. Beépítés előtt nyomáspróbával kell ellenőrizni minden kötést – a falra zárás után a csomópontok már nem hozzáférhetők.
