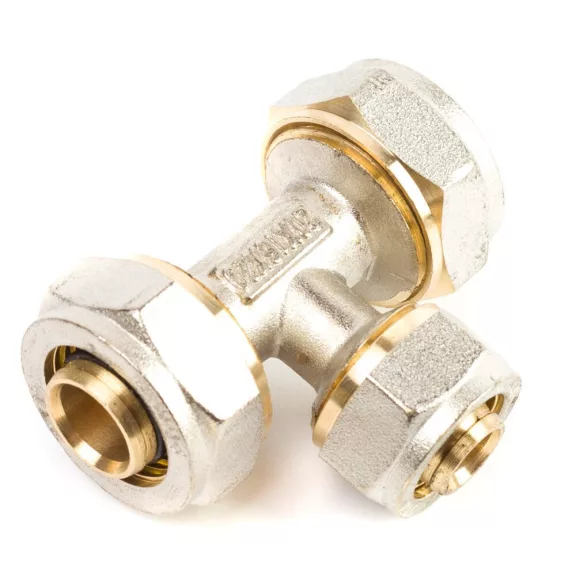

20-16-20 T idom szűkített ötrétegű kulcsos

20-16-20 szűkített T idom – ötrétegű kulcsos elágazó

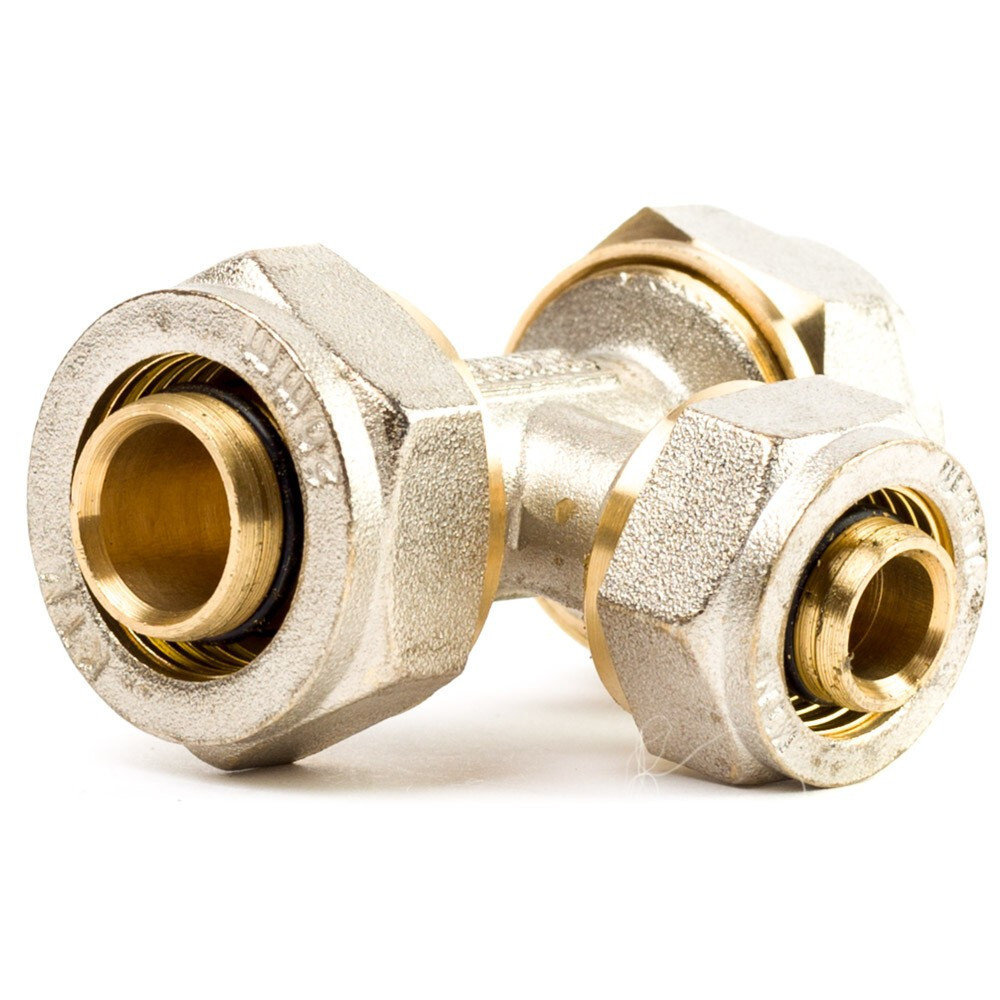

A 20-16-20 szűkített kulcsos T idom egy 20 mm-es ötrétegű fővezetékből szűkítve ágaztat le egy 16 mm-es ágat úgy, hogy a fővezeték mindkét szára 20 mm-es marad. Sárgaréz testű, szorítógyűrűs kötéssel présszerszám nélkül szereelhető; oldható kötése révén a rendszer bármikor módosítható. Fűtési, padlófűtési és melegvíz-hálózatokban falon kívüli helyzetben alkalmazandó.

Mire használható?

• Fővezetékbe iktatott 16 mm-es leágazáshoz – Ahol a 20 mm-es fűtési vagy melegvíz-fővezeték folyamatosságát meg kell tartani, de az elágazó ágon kisebb átmérő elegendő.


• Padlófűtési körleágazásnál – Ha a 20 mm-es gerincvezetékből egy 16 mm-es padlófűtési hurkot kell leágaztatni anélkül, hogy a gerincvezeték mérete csökkenne.


• Melegvíz-hálózat elosztásánál – Ahol a melegvíz-fővezeték 20 mm-es marad, de egy kisebb mellékfogyasztóhoz 16 mm-es ágon elegendő az ellátás.


• Épületgépészeti rendszerbővítéskor – Ha a meglévő 20 mm-es hálózathoz utólagos 16 mm-es leágazó pontot kell felvenni.

Jó tudni

A 20-16-20 idomnál fontos, hogy a fővezeték folytonosságát biztosító két 20 mm-es szárba nem szabad 16 mm-es csövet tolni, és fordítva. A szárjelölések az idomon általában beütve vagy jelezve vannak. Csővágás után mindig sorjázz és kalibráld a csővéget.

Gyakori kérdések

Mi a különbség a 20-16-16 és a 20-16-20 T idom között?

A 20-16-16 idomnál a főszárba 20 mm-es cső illeszkedik, az elágazó ágakba mindkét esetben 16 mm-es. A 20-16-20 esetén a fővezeték 20 mm-es marad mindkét egyenes irányban, csak az oldalirányú elágazó ág 16 mm-es.

Hogyan azonosítható, melyik szár fogadja melyik méretű csövet?

Az idom testén a szárátmérők jellemzően jelölve vannak; ha nem, mérd meg a befogó nyílásokat tolómérővel. Az egyenes szárpár a 20 mm-es fővezetékhez, az oldalirányú szár a 16 mm-es ághoz való.

Lehet-e ezt az idomot padlóba épített rendszernél alkalmazni?

Nem, a kulcsos idomokat kizárólag falon kívüli, hozzáférhető helyzetben szabad alkalmazni. Burkolatba vagy esztrichbe épített csőszakaszhoz présszerelés szükséges.
