20-16-16 T idom szűkített ötrétegű kulcsos

20-16-16 szűkített T idom – ötrétegű kulcsos csőrendszerhez

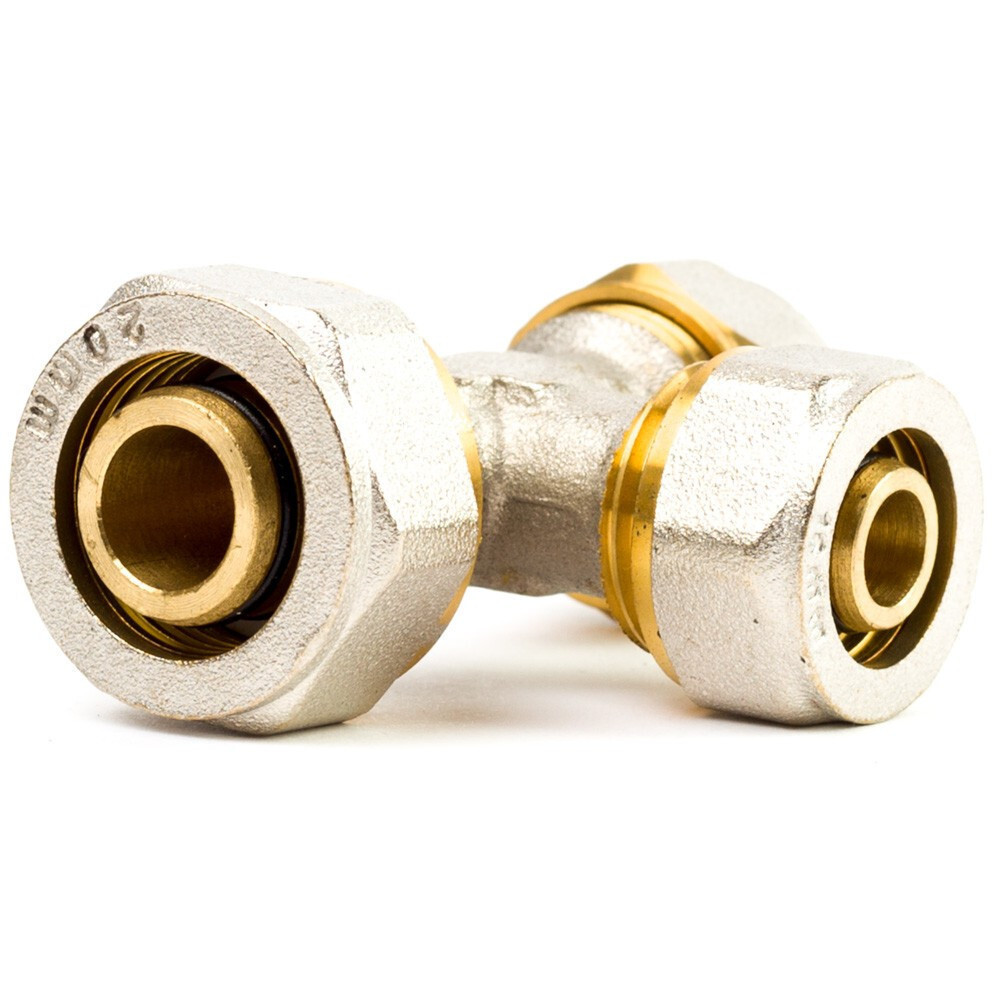

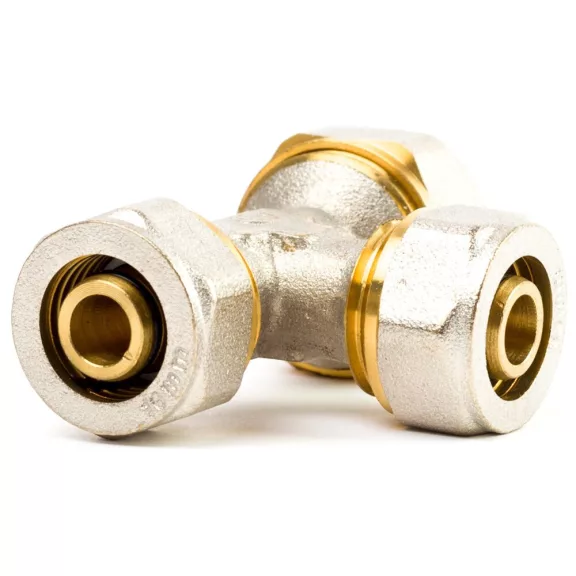

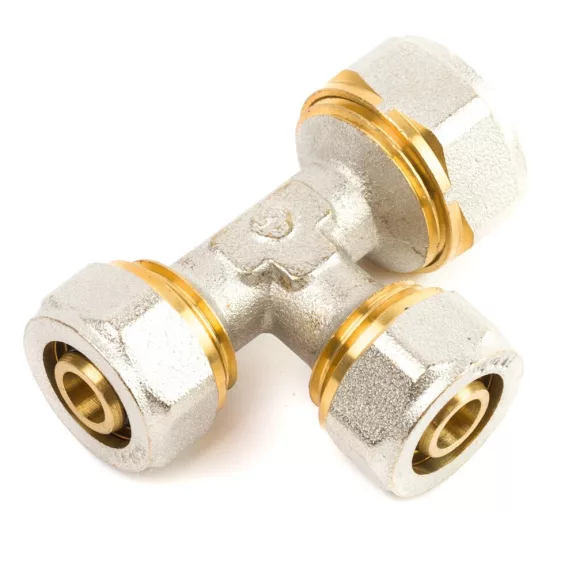

A 20-16-16 szűkített kulcsos T idom egy 20 mm-es ötrétegű főcsőszakaszból két 16 mm-es elágazó ágat köt le. Sárgaréz testű, szorítógyűrűs kialakítása présszerszám nélkül, villáskulccsal szereelhető, és az oldható kötés megkönnyíti a rendszer jövőbeni módosítását. Falon kívüli, hozzáférhető helyzetben alkalmazandó fűtési, padlófűtési és melegvíz-hálózatokban.

Mire használható?

• Fűtési fővezetékből elágazáshoz – Ahol a 20 mm-es fűtési fővezetékből két 16 mm-es ág indul ki – például két különböző helyiség radiátorához.


• Padlófűtési elosztáshoz – Ha a 20 mm-es csőszakaszból kell leágaztatni két 16 mm-es padlófűtési hurkot.


• Melegvíz-hálózat elosztásnál – Ahol a melegvíz-fővezetékből kettő kisebb fogyasztói ágat kell kialakítani különböző helyiségekbe.


• Meglévő rendszer bővítésekor – Ha a 20 mm-es ötrétegű hálózathoz új 16 mm-es elágazó pontot kell roncsolás nélkül felvenni.

Jó tudni

Szűkített T idomnál a három száron különböző méretű csövek illeszkednek; fontos, hogy a megfelelő szárba a megfelelő csőméretet toljuk be. A csővégek sorjázása és kalibrálása minden szárhoz elvégzendő. Kizárólag falon kívüli, hozzáférhető helyzetben alkalmazandó – falba nem szerelhető.

Gyakori kérdések

Melyik szár a 20 mm-es és melyik a 16 mm-es?

A T idomon az egyenes főszár fogadja a 20 mm-es csövet, az oldalirányú elágazó szárak fogadják a 16 mm-es csöveket. Az idom testén általában megjelölt a méretek elhelyezése.

Alkalmazható-e egymástól eltérő típusú ötrétegű csőhöz?

A kulcsos idom bármely szabványos 20×2 mm-es, illetve 16×2 mm-es PEX-AL-PEX csőhöz illeszkedik, függetlenül a gyártótól. Réz-, PP- vagy PVC-csőhöz nem kompatibilis.

Mikor érdemes egál T idom helyett szűkítettet alkalmazni?

Ha az elágazó ágak kisebb átmérőjű csövet igényelnek – például mert a fogyasztói helyek kisebb áramot igényelnek –, a szűkített idom az elágazó ágakon csökkenti az átmérőt, ami csökkenti a szükséges csőanyag méretét is.
