20-1" Csatlakozó idom KM ötrétegű préselhető MELSCHER

20-1" csatlakozó idom KM ötrétegű préselhető – Melscher

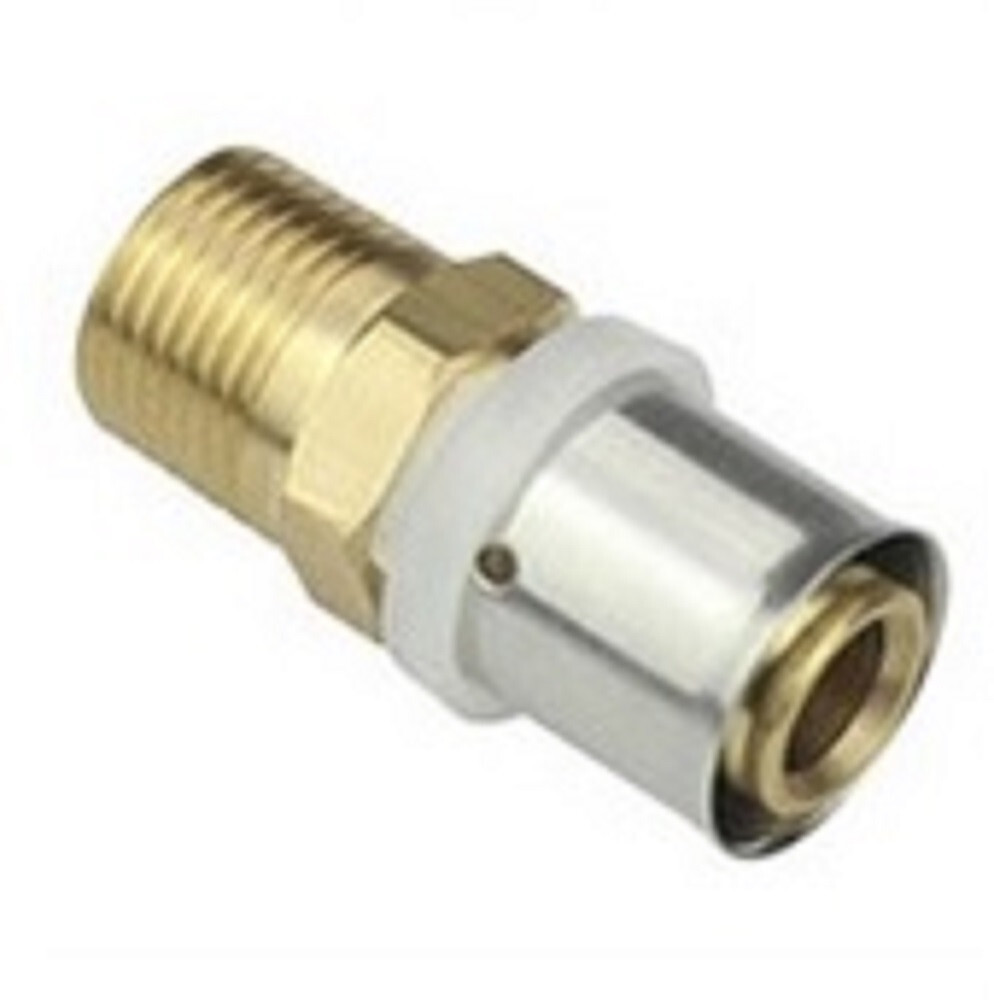

A MELSCHER 20-1" KM csatlakozó idom a 20 mm-es ötrétegű préscsőhálózatot köti össze 1 colos belső (BM) menetes szerelvényekkel. Az 1 colos KM-menet elsősorban nagyobb berendezéseknél – kazáncsonkoknál, puffertartályoknál és keringtetőszivattyúknál – jelenik meg, ahol a 20 mm-es préscsőszárat kell bekötni a nagyobb méretű szerelvény-foglalatba.

Mire használható?

• Kazán bekötése – Kisebb kapacitású kazánok 1 colos BM-menetű csatlakozócsonkjára kell becsavarni az idom KM-menetes oldalát, majd a préselt ágra kerül a 20 mm-es cső.


• Puffertartály csatlakoztatása – Puffertartályok 1 colos BM-menetű kivezetésein a hálózati 20 mm-es préscsőszárhoz kialakított átmenet.


• Keringtetőszivattyú bekötése – Ahol a keringtetőszivattyú csatlakozója 1 colos BM-menetes, és a csőhálózat 20 mm-es préscsőből épül.


• Osztóblokk-csatlakozók – Kisebb teljesítményű fűtési osztóblokkok 1 colos BM-menetű ágain is alkalmazzák ezt az átmeneti idomot.

Jó tudni

Az 1 colos KM-menetet becsavarás előtt mindig tömíteni kell teflonszalaggal vagy folyékony menettömítővel. A préselt csőszárat beépítés előtt kalibrálni és sorjázni szükséges. A 26 mm-es csőhálózatokhoz a 26-1" változatot érdemes választani; a 20-1" kifejezetten 20 mm-es préscsőrendszerekhez készült.

Gyakori kérdések

Mikor van szükség az 1 colos méretkombinációra?

Az 1 colos csatlakozók jellemzően nagyobb berendezéseknél, kazánoknál, szivattyúknál és puffertartályoknál fordulnak elő. Ha a csőhálózat 20 mm-es préscsőből áll, és a szerelvény foglalatában 1 colos BM-menet van, ez az idom biztosítja az átmenetet.

Mi a különbség a 20-1" és a 26-1" változat között?

A préselt oldal átmérőjében térnek el: a 20-1" idom 20 mm-es csőre rögzíthető, a 26-1" idom 26 mm-es csőhöz illik. A menetes (1 colos KM) oldal mindkét esetben azonos méretű és funkcióját tekintve azonos.

Szükséges-e présszerszám a beépítéshez?

Igen, az idom présolt oldala kizárólag présszerszámmal rögzíthető az ötrétegű csőre. Forrasztás, ragasztás vagy szorítógyűrű nem alkalmazható ezekhez az idomokhoz. A présszerszámnak kompatibilisnek kell lennie a MELSCHER rendszerrel és a 20 mm-es présprofilú fejjel kell rendelkeznie.
