20-1/2" könyök 90° KM ötrétegű kulcsos

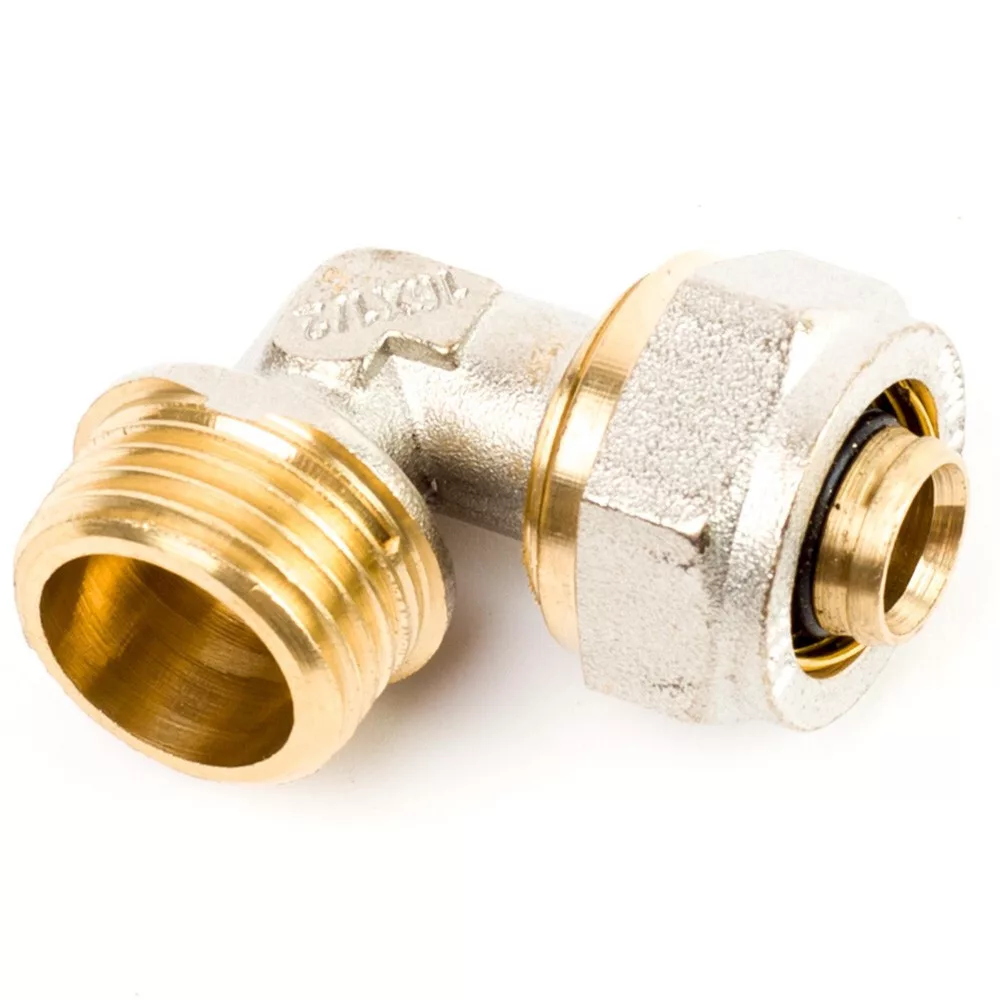

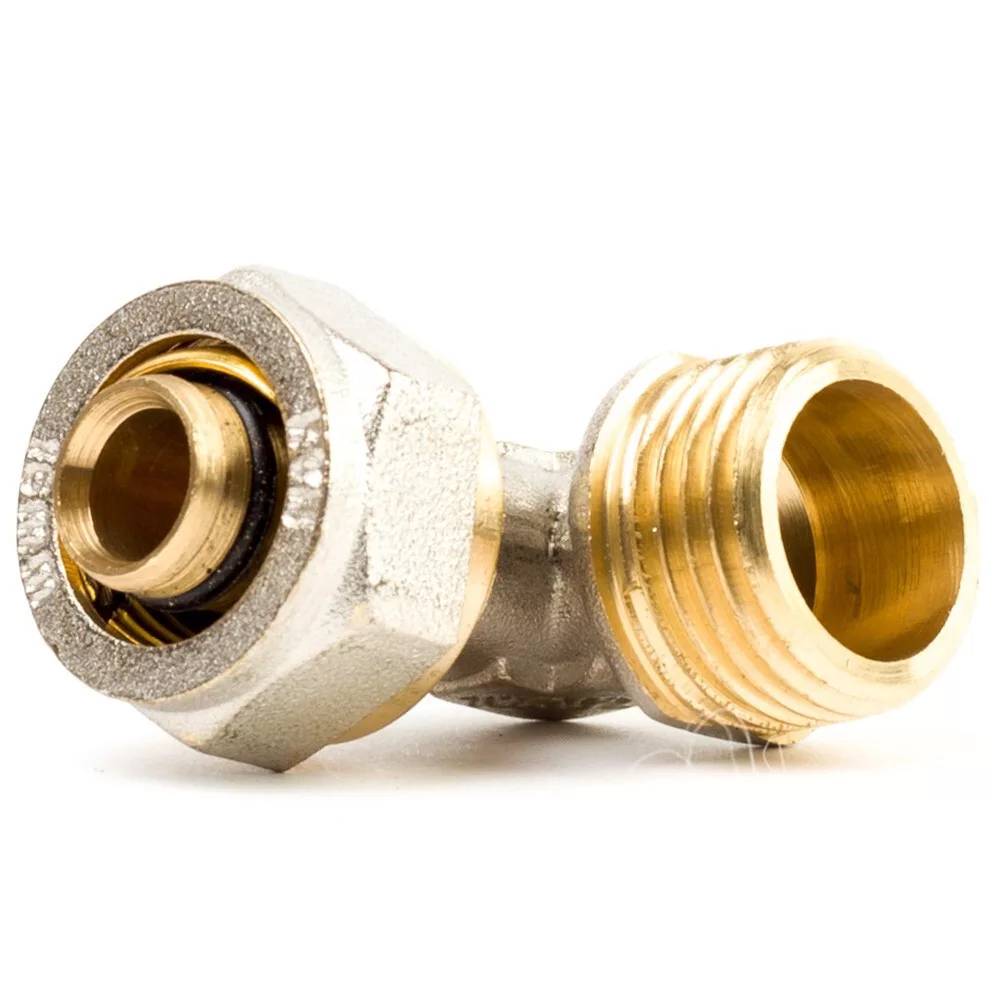

20-1/2" KM könyök 90° – ötrétegű kulcsos, sárgaréz

A 20-1/2" KM kulcsos könyök 90°-ban köti össze a 20 mm-es ötrétegű csőszakaszt egy 1/2" külső menetes (KM) szerelvénnyel. Sárgaréz testű, max. 10 bar nyomásra és az ötrétegű rendszerek szokásos hőmérsékleti tartományára tervezett. Ivóvíz-, fűtési és padlófűtési hálózatok falon kívüli, hozzáférhető szereléseire alkalmazandó.

Mire használható?

• Fűtési csőkanyar szerelvényhez – Ahol a 20 mm ötrétegű cső 90°-ban fordul egy 1/2" KM menetű radiátorszelep, osztódoboz-csatlakozó felé.


• Padlófűtési rendszer szerelésnél – Padlófűtési osztódoboztól induló 20 mm-es csőszakasz kanyarindulásakor, ahol a cső irányt vált.


• Melegvíz és ivóvíz-hálózatnál – Bojlercsatlakozó, csaptelep-csatlakozó 1/2" KM menetű pontján, ahol a csőszakasz 90°-ban hajlik.


• Meglévő rendszer átalakításakor – Bővítés, leágazás-hozzáadás esetén, ahol a meglévő 20 mm-es ötrétegű hálózathoz új 1/2" KM csatlakozási pontot kell felvenni.

Jó tudni

A kulcsos idomok kizárólag falon kívüli, hozzáférhető helyzetben alkalmazandók. Falba épített csőrendszernél présidomokat kell alkalmazni. A csővégeket méretre vágás után sorjázó-kalibrálóval kell előkészíteni, mert a belső sor és az ovális csővég gyenge tömítést és szivárgást okozhat. Az 1/2" KM menetre PTFE-szalag vagy kender-paszta tömítés ajánlott.

Gyakori kérdések

Hogyan ellenőrizhető, hogy a kulcsos kötés megfelelően meg van húzva?

A gyártó általában egy ún. megjelölési mélységet ír elő: a csövet addig kell betolni az idomba, amíg a cső vége a jelölési mélységig ér, és ezt érdemes filccel megjelölni. Meghúzás után ellenőrizd, hogy a jelölés nem látszik – ez igazolja a megfelelő csőmélységet.

Hány bar nyomásig megbízható a kulcsos kötés?

A sárgaréz kulcsos könyök max. 10 bar nyomáson működik megbízhatóan, ami messze meghaladja a szokásos háztartási rendszerek (3-5 bar) nyomásait. 10 bar felett présszerelés szükséges.

Van különbség a 16-1/2" KM és a 20-1/2" KM könyök között?

Igen, a csőoldali befogó átmérő eltér: a 16-1/2" modell 16 mm-es csőhöz, a 20-1/2" modell 20 mm-es ötrétegű csőhöz való. A menetes 1/2" KM csatlakozás mindkettőnél azonos.
