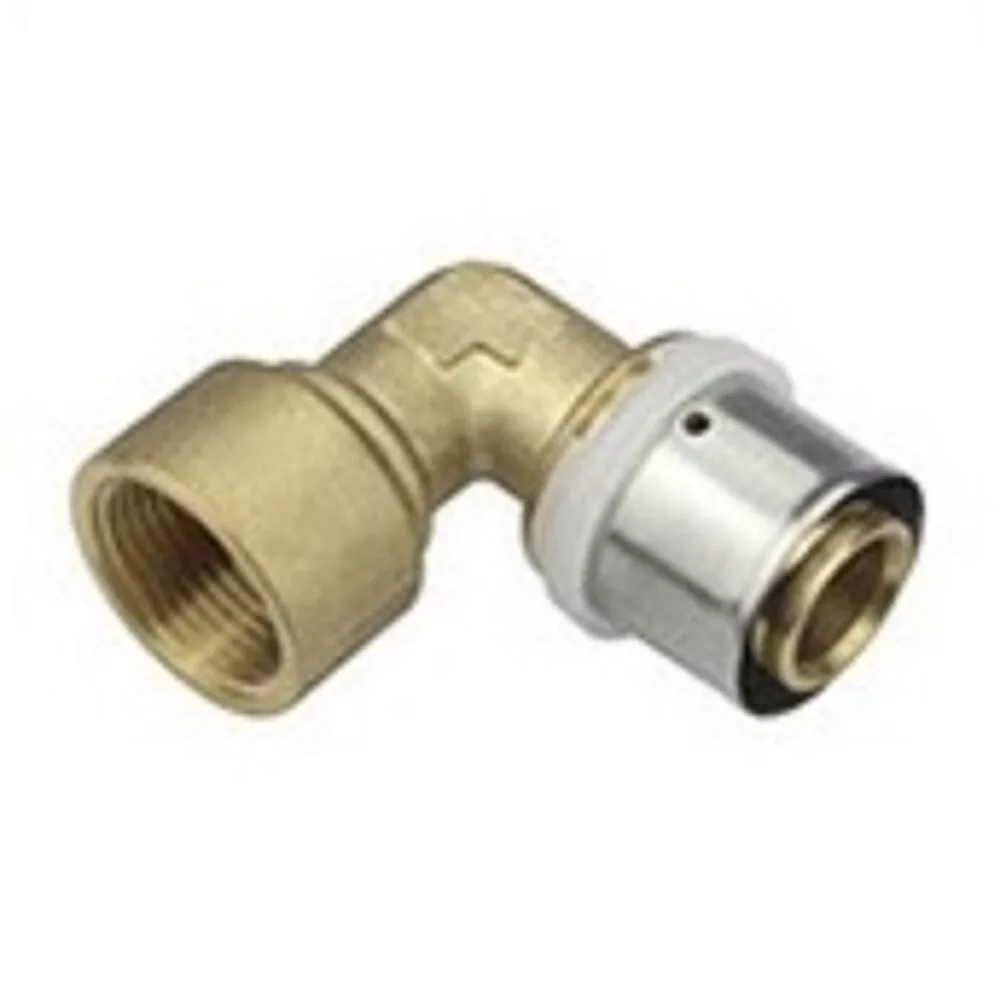

20-1/2" könyök 90° BM ötrétegű préselhető MELSCHER

20-1/2" BM könyök 90° préselhető – Melscher, csaptelep

A 20-1/2" BM préselhető könyökirom 20 mm-es ötrétegű csővezetéket köt derékszögben 1/2 collos belső menetes szerelvényhez. Az idom présszerszámmal forrasztás nélkül szerezhető; a menetes oldalon PTFE-szalaggal vagy kenderszállal biztosítható a tömítettség. Kompakt kialakítása szűk falsíkközegben és burkolatmögötti csőhálózatban is lehetővé teszi a beépítést, ahol a különálló könyök és csatlakozó idom sorba kötésére nincs hely.

Mire való?

• Csaptelep bekötése 20 mm-es csőből – 20 mm-es ötrétegű csőből 1/2 collos BM-menetű csaptelep-csonkhoz való irányváltós csatlakozásnál.


• Szűk falsíkközeg – Ahol a csővezetéknek korlátozott térben kell irányt váltania és szerelvényhez csatlakoznia, az összevont funkció kompakt megoldást ad.


• Forrasztás nélkül – A préselhető oldal Melscher présszerszámmal rögzíthető forrasztás és ragasztás nélkül.


• Fűtési és vízvezetéki rendszer – Fűtési és szaniter csőhálózat 20 mm-es csőszakaszain, ahol 1/2 collos végpontra kell irányváltással csatlakozni.

Jó tudni

Az 1/2 collos BM oldal 1/2 collos külső menetes (KM) szerelvényt fogad – ellenőrizd a csaptelep csatlakozójának menetméretét beépítés előtt. A menetes oldal tömítéséhez PTFE-szalag vagy kenderszál szükséges. A préselt oldal nem bontható utólag – befalazás előtt nyomáspróba ajánlott.

Gyakori kérdések

Miben különbözik a 20-1/2" BM idom a 16-3/4" BM idomtól?

A csőátmérő és a menetméret is eltér: a 20-1/2" idom 20 mm-es csőhöz és 1/2 collos BM-menethez való, a 16-3/4" idom 16 mm-es csőhöz és 3/4 collos BM-menethez. A megfelelő idomot a csőhálózat mérete és a csatlakoztatandó szerelvény menetmérete határozza meg.

Présszerszám nélkül szerezhető-e a préselhető idom?

Nem – a préselhető kialakítás Melscher-kompatibilis présszerszámot igényel. Kézi rögzítéssel nem érhető el a tömítőgyűrű megfelelő összenyomódásához szükséges erő.

Hogyan kell tömíteni az 1/2 collos BM menetes oldalt?

A menetes csatlakozást PTFE-szalaggal (menetszalaggal) vagy kenderszállal kell tömíteni. Kézzel előcsavarás után villáskulccsal kell szorosan meghúzni a tömítőanyaggal együtt a szivárgásmentes kötéshez.
