20-1/2" könyök 90° BM ötrétegű kulcsos

Ötrétegű kulcsos könyök 90° 20-1/2 BM – szorítógyűrűs idom prés nélkül

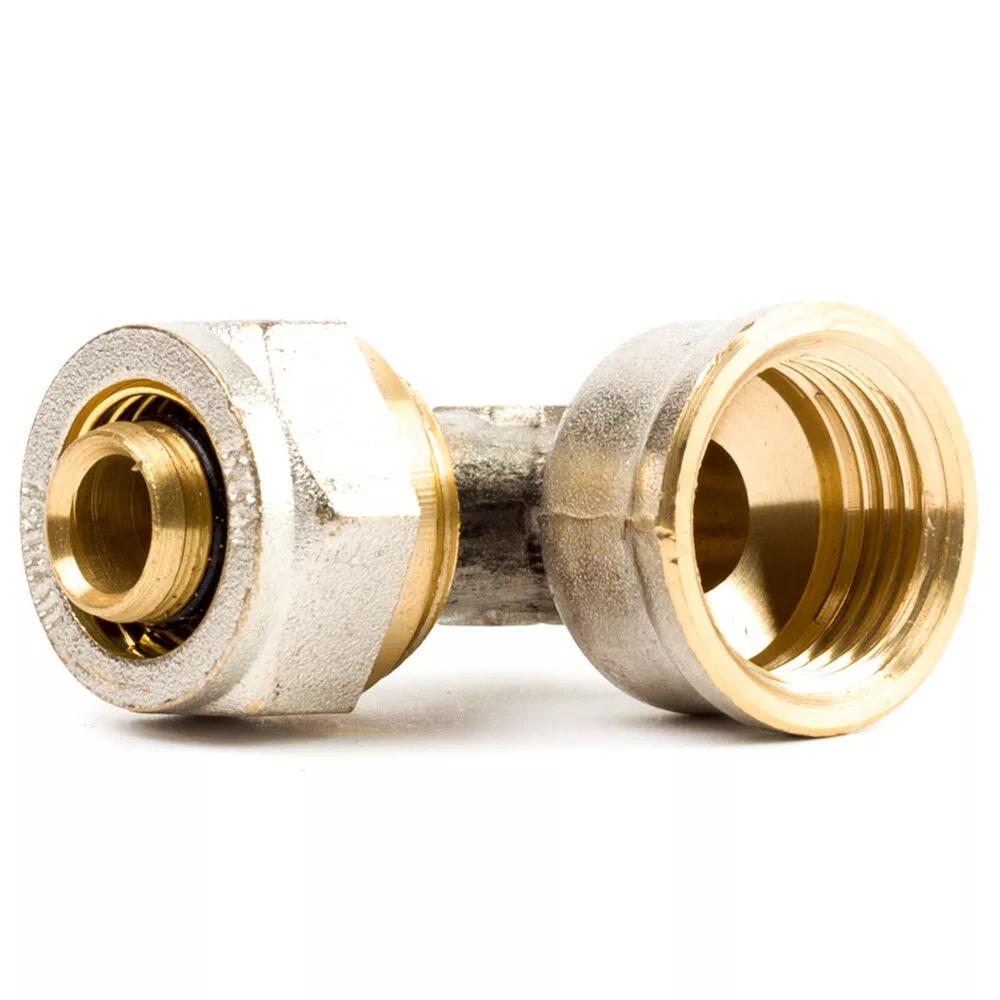

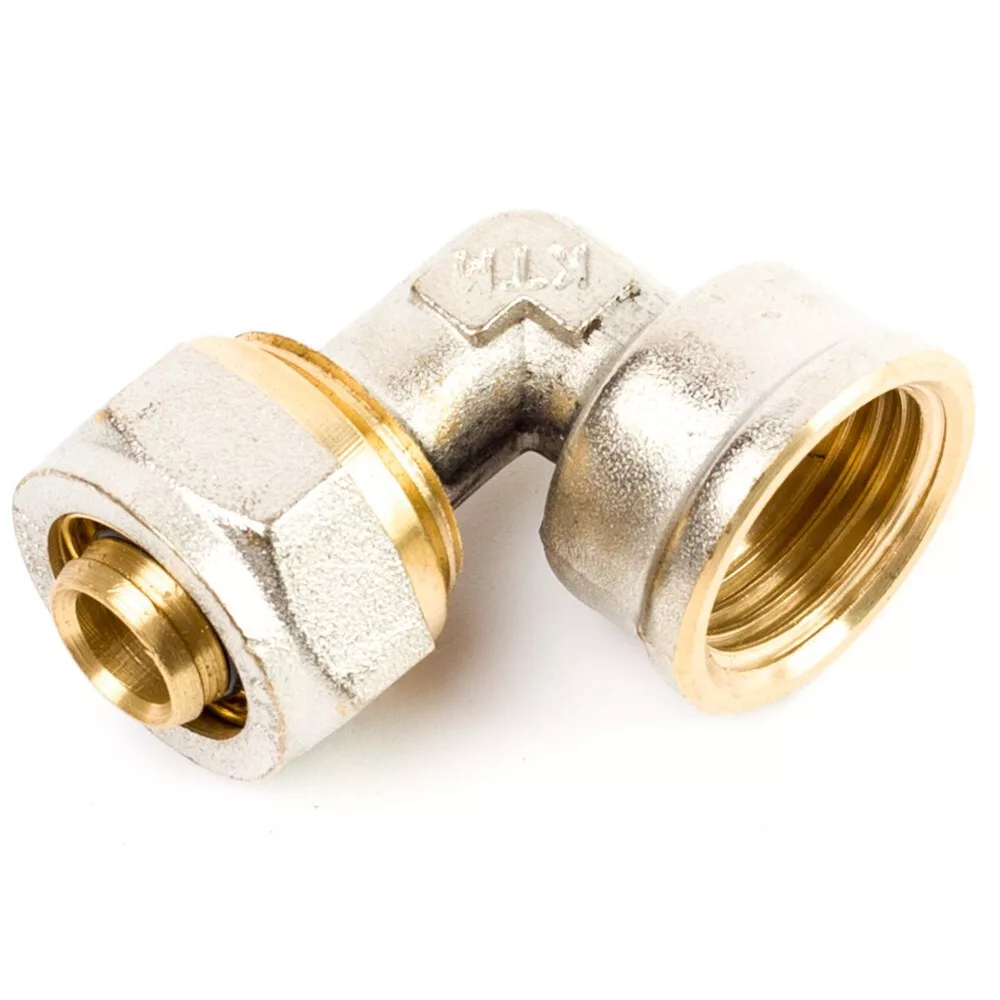

A 20 mm × 1/2 colos belső menetes kulcsos ötrétegű könyök 90°-os idom a falon kívüli ötrétegű csőrendszerek irányváltásánál és falból kivezető csatlakozásainál alkalmazott elem. Szorítógyűrűs (kulcsos) kialakítása nem igényel gépi vagy kézi préselőt – csővágó ollóval és sorjázó-kalibráló szerszámmal szerelhető.

Mire való?

• Ötrétegű csőrendszer irányváltása – 20 mm-es ötrétegű cső 90°-os irányváltásánál, például sarokban vagy falnál.


• Falból kilépő csatlakozó 1/2 colos menethez – Ahol a csőrendszer 1/2 colos belső menetes szelephez, csaphoz vagy radiátor-csatlakozóhoz vezet.


• Prés nélküli szerelés – Olyan helyzetben, ahol gépi prés nem áll rendelkezésre, de megbízható csőkötés szükséges.

Szerelési tudnivalók

A kulcsos idomhoz csővágó ollóval méretre vágott ötrétegű cső szükséges. Vágás után sorjázó-kalibrálóval egyengessük ki a cső végét és állítsuk helyre az ovális alakot. A korrekt kalibrálás nélkül az idom tömítése nem biztonságos.

Gyakori kérdések

Miben különbözik a kulcsos és a préselős ötrétegű idom?

A kulcsos (szorítógyűrűs) idom szorítógyűrű és anyáscatalkozó segítségével rögzíti a csövet, szerszám nélkül lazítható és újra szorítható. A préselős idom gépi prés eszközzel egyszer préselhető össze, és nem szerelhető szét. Falon kívüli, hozzáférhető helyeken kulcsos idom ajánlott.

Milyen csőmérethez való a 20-1/2 BM könyök?

A 20 mm az ötrétegű cső névleges átmérőjét jelöli, az 1/2 a menetes vég colos méretét, BM a belső menetet jelenti. Ez az idom 20 mm-es ötrétegű csőhöz és 1/2 colos menetes csatlakozóhoz való.

Szükséges-e speciális szerszám a kulcsos idom szereléséhez?

Csővágó olló és sorjázó-kalibráló szükséges a cső előkészítéséhez. Az idom meghúzásához megfelelő méretű villáskulcs szükséges; gépi prés nem kell.
