20-1/2" T idom KM ötrétegű kulcsos

Ötrétegű T idom 20-1/2 KM kulcsos – csőrendszerből menetes szelep csatlakoztatáshoz

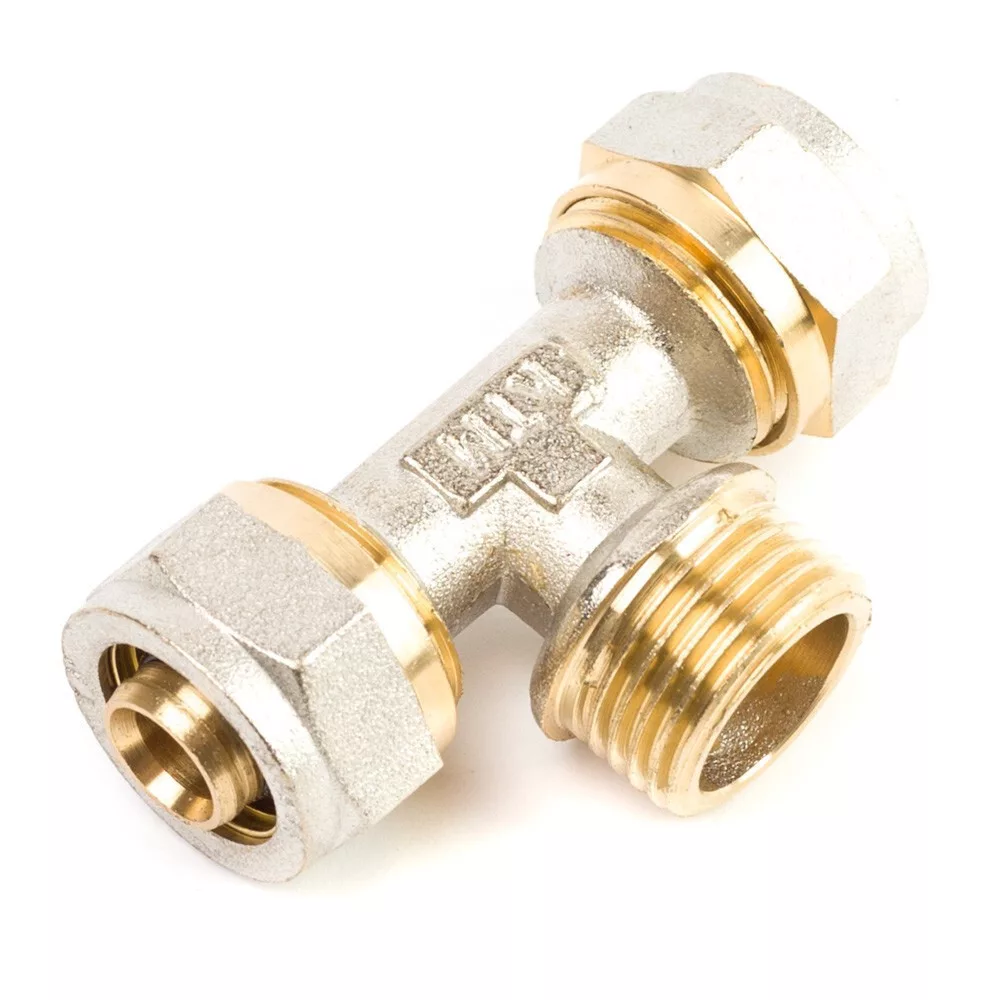

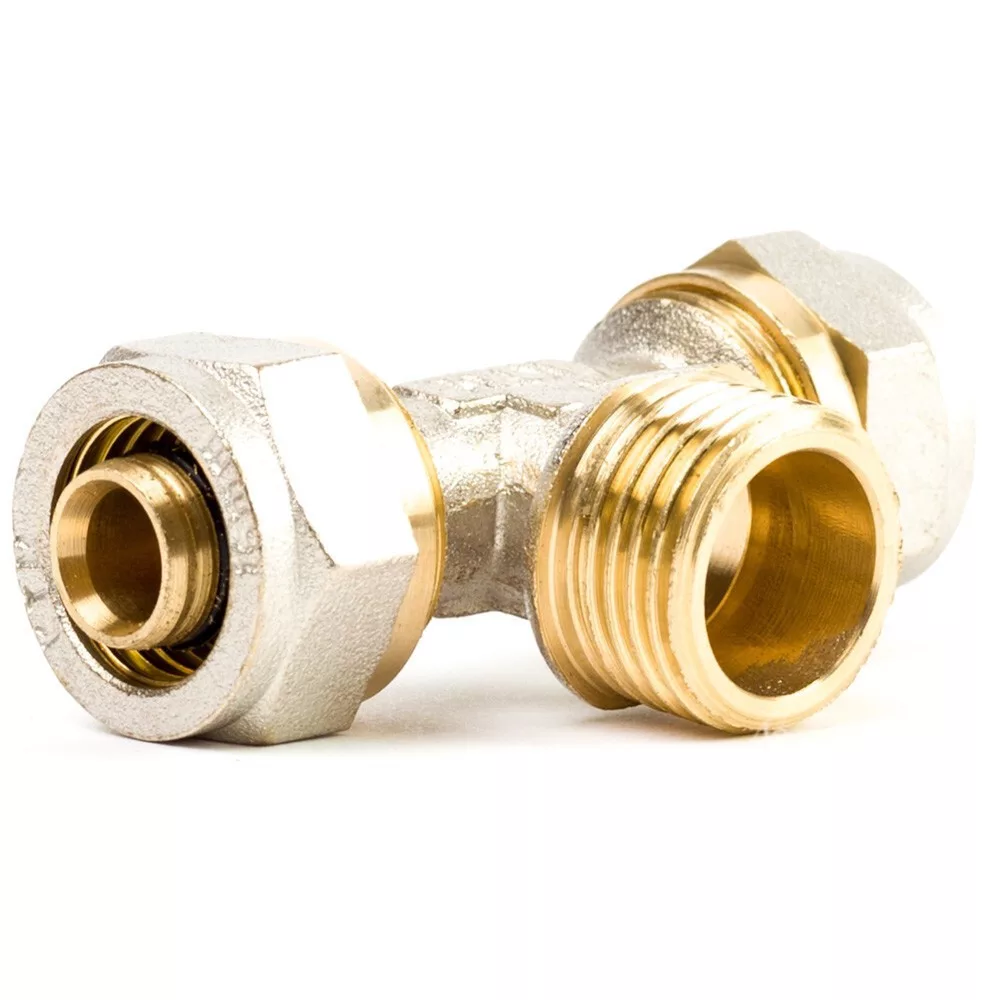

A 20-1/2 KM T idom ötrétegű csőrendszer menetes szerelvény-csatlakozásainál alkalmazott kulcsos idom. Két 20 mm-es csőcsatlakozója a fővezetéket fogadja, a 1/2 colos külső menetes (KM) ága szelepet, csapot vagy más menetes szerelvényt fogad. Gépi prés nélkül szereelhető.

Mire való?

• Menetes szelep csatlakoztatása – Ha a 20 mm-es ötrétegű csőrendszerre 1/2 colos külső menetes szelepet vagy csapot kell csatlakoztatni.


• Fali csatlakozó kilépési pont – Falból kilépő menetes csatlakozópontnál, ahol az ötrétegű cső menetes szereléssel csatlakozik a szerelvényhez.


• Melegvíz és fűtési csőrendszer – Melegvíz-ellátó és fűtési rendszerek menetes csatlakozóihoz egyaránt alkalmas.

KM és BM jelölés

A KM (külső menet) jelölés azt jelenti, hogy a menetes ág csavarmenetének hegyei kifelé állnak, és belső menetes szerelvénybe (pl. csapba, szelepbe) csavarható. A BM (belső menet) ennek ellentéte. Bszerelés előtt ellenőrizd, hogy a csatlakoztatandó szerelvény belső menetes-e.

Gyakori kérdések

Mit jelent a KM rövidítés az ötrétegű idomoknál?

KM = külső menet. Az idom menetes ágán a csavarmenet kifelé áll, így belső menetes csatlakozóba, szelepbe vagy csapba csavarható. A BM (belső menet) ennek az ellenkezője – ott a menet befelé áll.

Milyen méretű csavarkulcs szükséges a KM ág meghúzásához?

Az 1/2 colos KM menethez általában 22–24 mm-es villáskulcs szükséges, de ez a szerelvénytől függ. A csőidom anyájának (szorítógyűrűs oldal) meghúzásához más méretű kulcs szükséges – lásd az idom adatlapján.

Alkalmazható-e ez az idom ivóvíz-rendszerben?

Ötrétegű csőidomok ivóvíz-alkalmazásra is készülnek, de ellenőrizd, hogy az adott idom anyaga és tanúsítása megfelel-e az ivóvíz-érintkezési előírásoknak.
