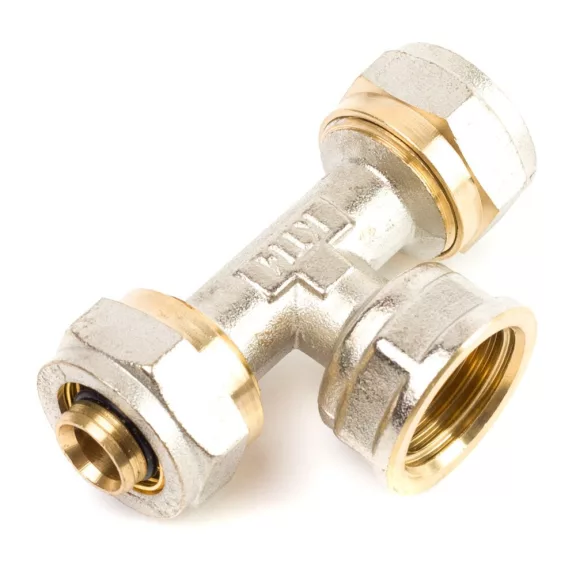

20-1/2" T idom BM ötrétegű kulcsos

20-1/2" BM T idom – ötrétegű kulcsos csőrendszerhez

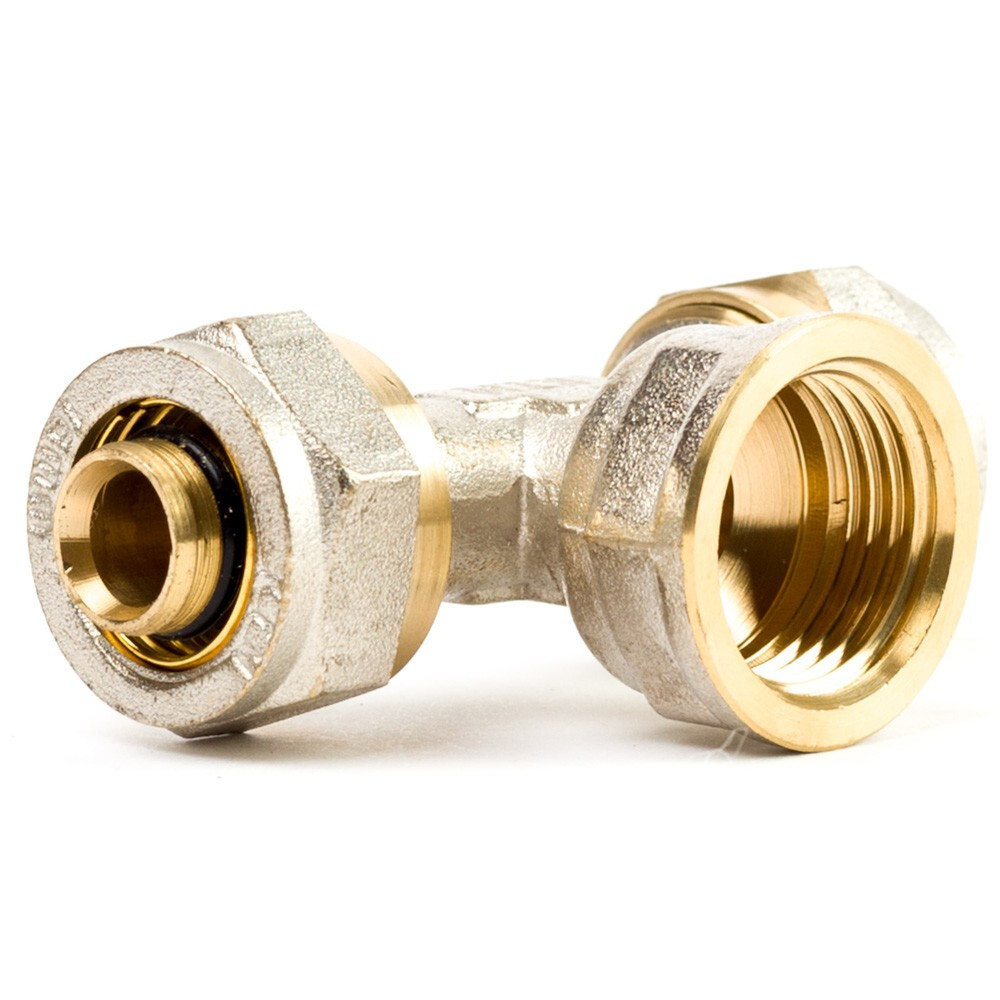

A 20-1/2" BM kulcsos T idom a 20 mm-es ötrétegű csőhálózatba ékelt 1/2" belső menetes leágazó pontot biztosít. A két csőszár szorítógyűrűsen fogadja a 20 mm-es ötrétegű csöveket, a középső belső menetes (BM) szár egy 1/2" KM menetű csőcsonkot vagy szerelvényt fogad. Présszerszám nélkül szereelhető, falon kívüli helyzetben alkalmazandó.

Mire használható?

• Fűtési csőhálózat 20 mm-es leágazásánál – Ahol a 20 mm-es ötrétegű fűtési hálózatból 1/2" KM menetű leágazást kell kialakítani egy radiátorhoz vagy szerelvényhez.


• Melegvíz-ellátás elosztásánál – Ha a 20 mm-es ötrétegű melegvízhálózatból 1/2" menetű csatlakozóra van szükség egy fogyasztói ponthoz.


• Padlófűtési leágazásnál – Ahol az osztódobozhoz vezető 20 mm-es főcsőszakaszból 1/2" menetű ágra van szükség egy kisebb hurokhoz.


• Rendszerbővítésnél – Meglévő 20 mm-es ötrétegű hálózathoz 1/2" BM leágazó pont hozzáadásakor.

Jó tudni

A BM menetű szárba csavaráskor a KM csőcsonkon vagy szerelvényen PTFE-szalag vagy kender-paszta szükséges a szivárgásmentességhez. A csőoldalon a sorjázás és kalibrálás elvégzendő. Kizárólag falon kívüli, hozzáférhető helyzetben alkalmazható.

Gyakori kérdések

Miben különbözik a 20-1/2" BM T idom a 16-1/2" BM T idomtól?

Kizárólag a csőszárak befogó méretében: a 20-1/2" BM idom 20 mm-es ötrétegű csőhöz való, a 16-1/2" BM idom 16 mm-es csőhöz. A menetes oldali 1/2" BM csatlakozás mindkettőnél azonos.

Hogyan oldható meg egy ilyen T idom bontása?

A kulcsos kötés oldható: a szorítóanyacsavart egyszerűen visszacsavarod, a perselyt visszatolod, majd a csövet kihúzod. A csővéget érdemes ellenőrizni visszaszerelés előtt, hogy nincs-e behorpadva.

Melyik rendszertípusnál alkalmazható ez az idom?

A kulcsos T idom fűtési, melegvíz- és ivóvíz-rendszerekben egyaránt alkalmazható, ha az ötrétegű PEX-AL-PEX csőrendszer falon kívüli, hozzáférhető helyzetű.
