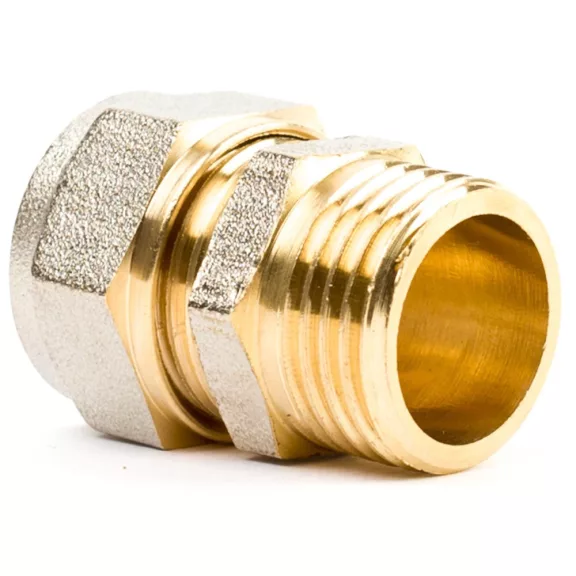

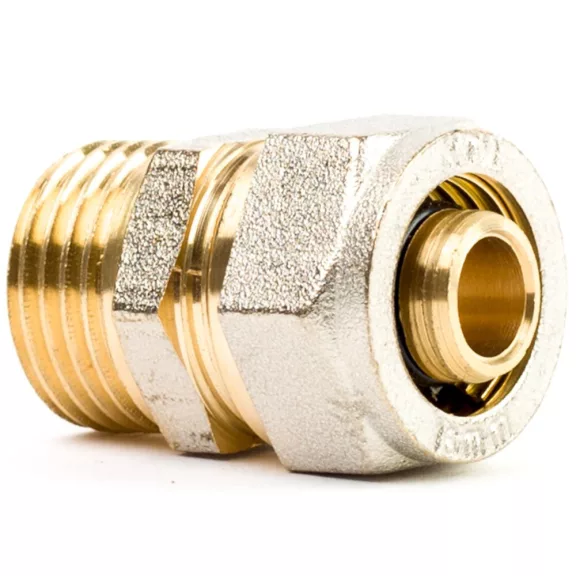

20-1/2" Csatlakozó idom KM ötrétegű kulcsos

20-1/2" KM csatlakozó idom – ötrétegű kulcsos, réz

A 20-1/2" KM kulcsos csatlakozó idom a 20 mm-es ötrétegű csőszakaszt köti össze egy 1/2" külső menetes (KM) szerelvénnyel. Réz test, szorítógyűrűs kötés, max. 10 bar. Présszerszám nélkül szereelhető, fűtési, padlófűtési és melegvíz-hálózatokban falon kívüli helyzetben alkalmazandó.

Mire használható?

• Fűtési csőszakasz szerelvénycsatlakoztatásnál – Ahol a 20 mm-es ötrétegű fűtési csőszakasz végén 1/2" BM menetű szelep, csap vagy szerelvény csatlakozó van.


• Padlófűtési osztódobozhoz csatlakozásnál – Ha a padlófűtési osztódoboz 1/2" BM menetű kimenetére kell a 20 mm-es ötrétegű csőszakaszt csatlakoztatni.


• Melegvíz-ellátás csaptelep bekötésnél – Ahol a 20 mm-es ötrétegű melegvíz-hálózatból 1/2" menetű csaptelep-csatlakozót kell bekötni.


• Meglévő rendszer bővítésekor – Új fogyasztói pont kialakításakor, ahol a 20 mm-es hálózathoz 1/2" KM csatlakozás szükséges.

Jó tudni

Az 1/2" KM menetű oldalra PTFE-szalag vagy kender-paszta szükséges. A csőoldali sorjázás és kalibrálás elvégzendő. Kizárólag falon kívüli, hozzáférhető helyzetben alkalmazható.

Gyakori kérdések

Mi a különbség a 20-1/2" KM és a 16-1/2" KM csatlakozó idom között?

Kizárólag a csőszár befogó méretében: a 20-1/2" idom 20 mm-es ötrétegű csőhöz való, a 16-1/2" idom 16 mm-es ötrétegű csőhöz. A menetes 1/2" KM oldal mindkét esetben azonos.

Mekkora nyomásra van tervezve?

Max. 10 bar nyomásra, ami bőven elegendő háztartási fűtési és vízvezeték-rendszerekhez (szokásos 3-5 bar), és felső iparágban is megállja helyét kisebb rendszereken.

Hogyan szereelhető le a csatlakozó idom?

Zárj el minden vizet, engedje le a nyomást, lazítsd fel a szorítóanyacsavart és húzd ki a csövet az idom szárából, majd csavard vissza a menetes szerelvénytől.
