20-1/2" Csatlakozó idom BM ötrétegű préselhető MELSCHER

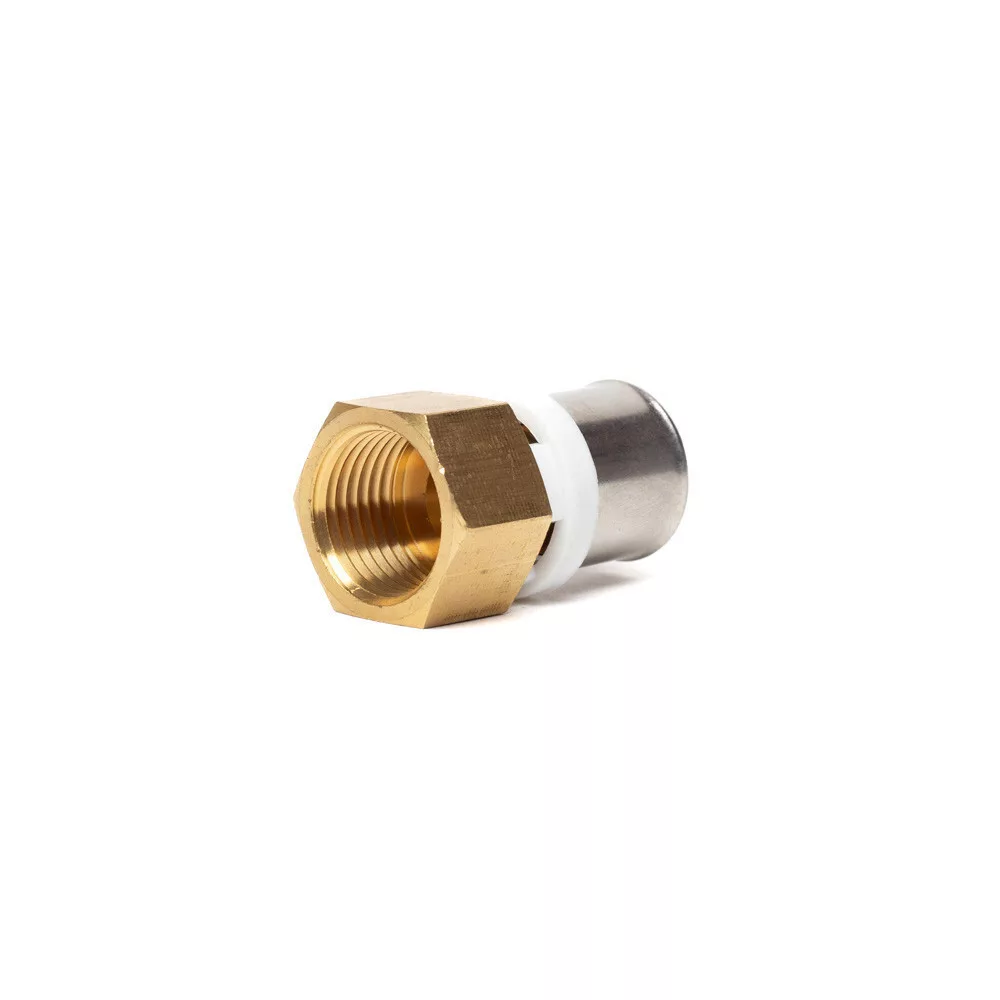

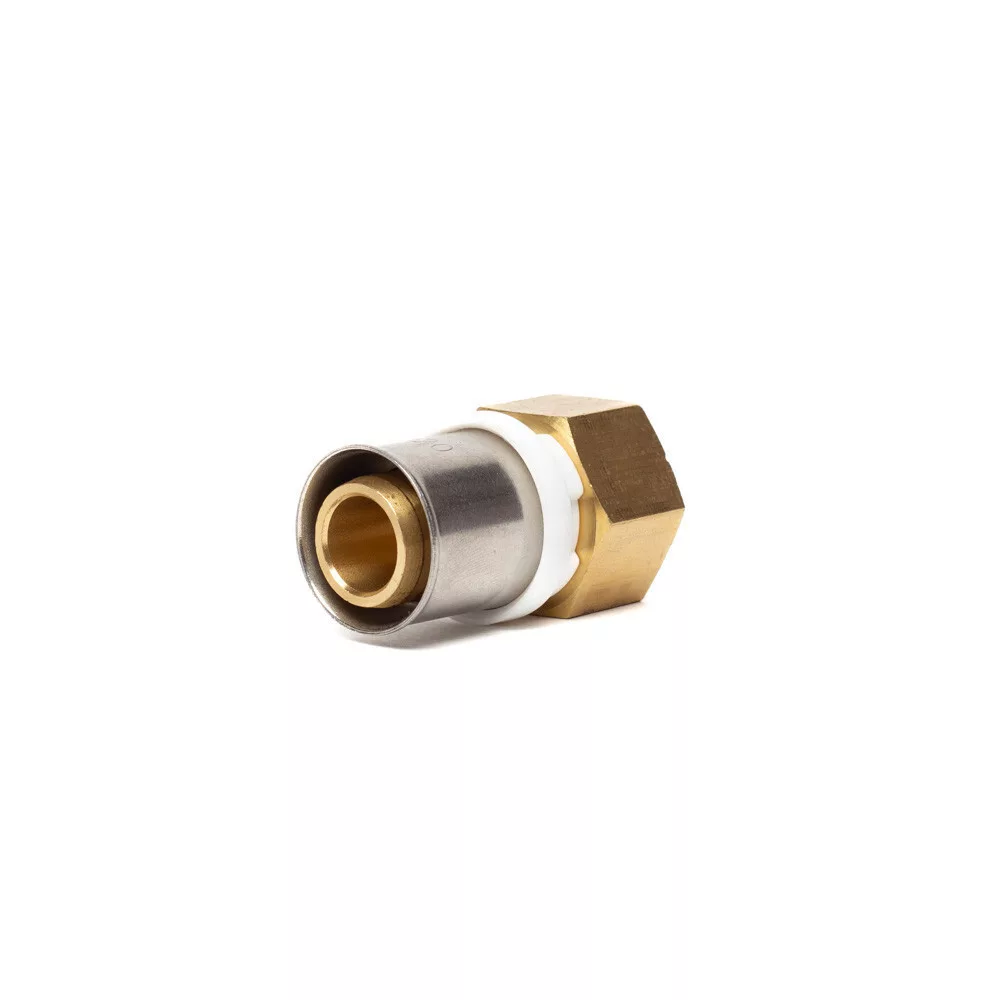

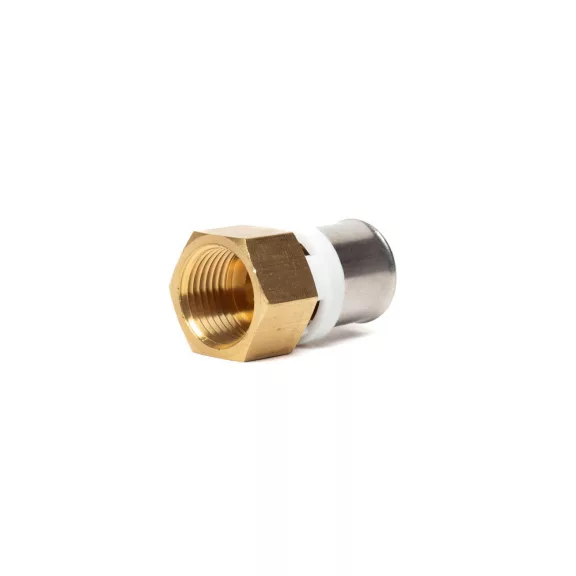

Melscher préselhető csatlakozó idom BM – 20 mm × 1/2", ötrétegű cső

A Melscher préselhető 20 mm × 1/2" BM csatlakozóidom a 20 mm-es ötrétegű csőrendszer és a külső menetes (KM) armaturák közötti kapcsolatot biztosítja. A csőoldalon 20 mm-es PRESS rögzítéssel, a menetoldalon 1/2" belső menettel rendelkezik, amelybe KM menetes armatúra csavarható. A 20 mm-es csőrendszer 1/2" menetes csomópontjainál – csaptelepek, szelepek, keringetők – szükséges, ahol a csőoldal átmérőjéből a menet méretére kell átmenni.

Mire használható?

• 20 mm-es csőrendszer csaptelepei – Fürdőszobai, konyhai csaptelepek és armaturák 20 mm-es ötrétegű csőrendszerhez való csatlakoztatásához.


• Szelep és keringető bekötése – Keringetési szelepek, golyóscsapok és fűtési elzárók csőoldalú PRESS rögzítéssel való bekötéséhez.


• Armatúra-csatlakoztatás 20 mm-es rendszerben – Minden olyan ponton, ahol 20 mm-es ötrétegű cső végén 1/2" KM menetes armatúra csatlakozik.


• Vegyes méretű rendszer bekötése – Ha a csőrendszer 20 mm-es, de az armatúra 1/2" (kisebb) méretű, ez az átmeneti idom biztosítja a méretváltást.

Jó tudni

A BM (belső menetes) idomba KM (külső menetes) armatúra csavarható – a két menetoldal kompatibilitását az armatúra adatlapján ellenőrizd. A menetkapcsolatnál teflon szalag vagy menettömítő paszta szükséges. A PRESS oldal tömítettsége présszerszámmal automatikusan létrejön.

Gyakori kérdések

Miért különböző az idom két oldala – 20 mm és 1/2"?

A 20 mm a csőrendszer névleges külső átmérője, a 1/2" a menetszabvány (BSP) szerinti névleges menetméret. Ezek nem azonos skálán mért méretek: a 20 mm-es cső és az 1/2" menet eltérő méretrendszerbe tartoznak. Az átmeneti (csatlakozó) idom célja pontosan ez: összeköti a két különböző méret- és csatlakozórendszert.

Hogyan derítsd ki, hogy BM vagy KM idomra van szükséged?

Az armatúra csatlakozópontját kell megnézni: ha a menet belülre van vágva (tokszerű fogadó), az BM – ehhez KM idom kell. Ha a menet kinyúlik (csavarható rész), az KM – ehhez BM idom szükséges. A jelen idom BM menetes: 1/2" KM armatúrával párosítandó.

Kell-e tömítőanyag a menetkapcsolatnál?

Igen, a menetkapcsolatnál teflon szalag (PTFE szalag) vagy menettömítő paszta szükséges. A PRESS oldal tömítettsége présszerszámmal automatikusan létrejön, ott nincs szükség tömítőanyagra.
