20-1/2" Csatlakozó idom BM ötrétegű kulcsos

20-1/2" BM csatlakozó idom – ötrétegű kulcsos, réz

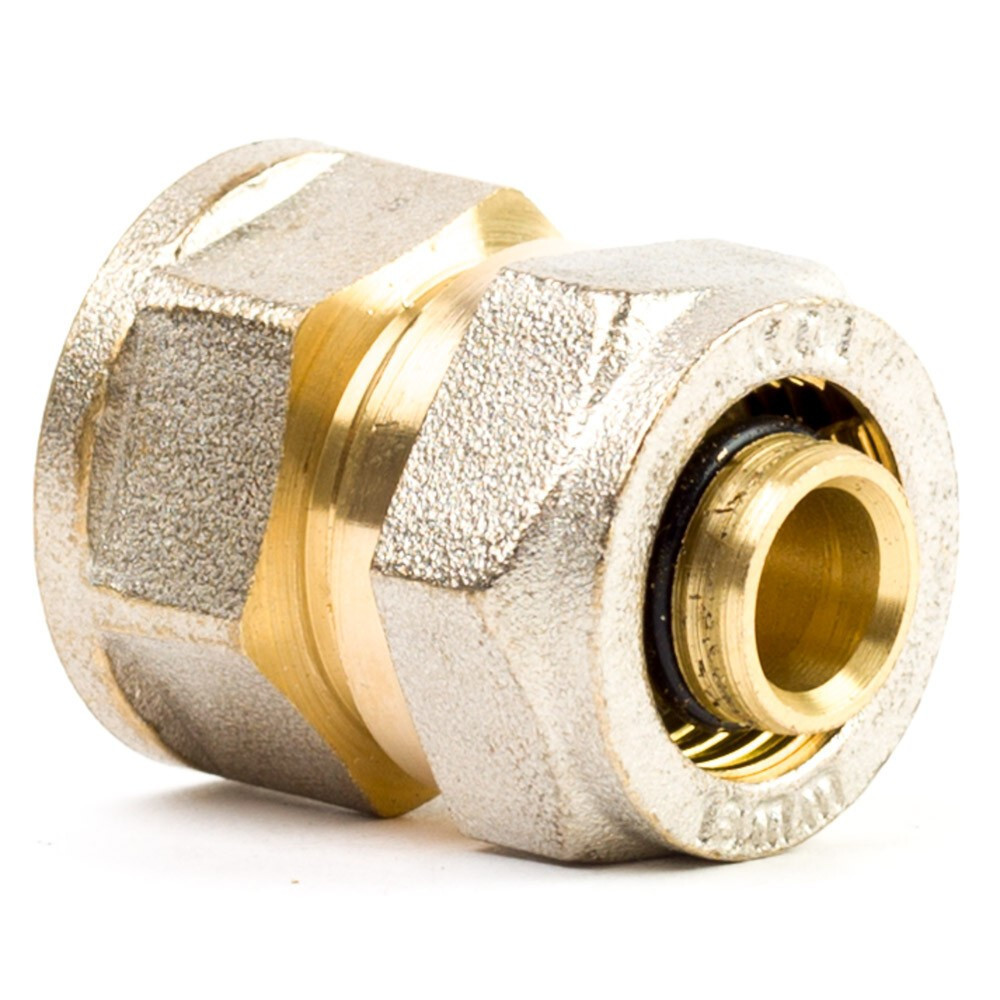

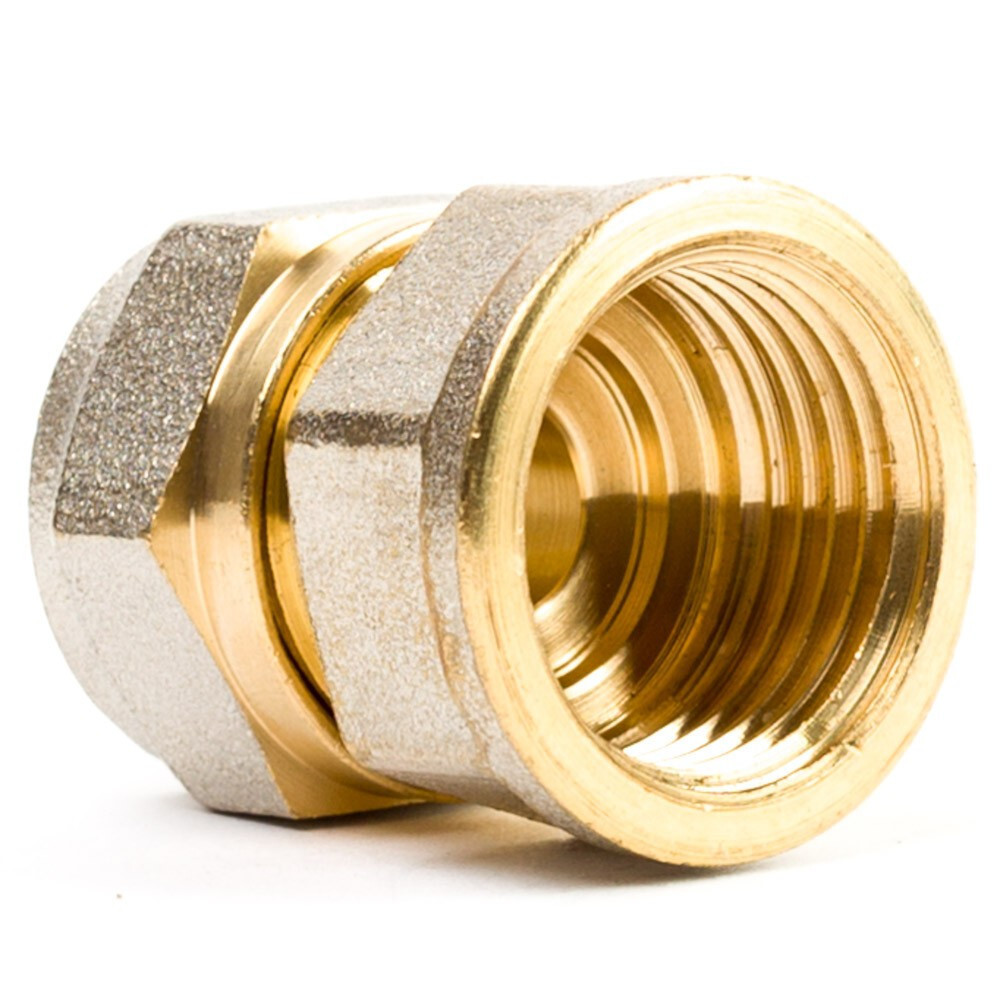

A 20-1/2" BM kulcsos csatlakozó idom a 20 mm-es ötrétegű csőszakaszt köti össze egy 1/2" belső menetes (BM) csatlakozóval. Réz test, szorítógyűrűs kötés, max. 10 bar, présszerszám nélkül szereelhető. Fűtési, melegvíz- és ivóvíz-rendszerek falon kívüli bekötésinél alkalmazandó.

Mire használható?

• Radiátor és fűtőtest bekötésnél – Ahol a fűtőtest 1/2" KM menetű csőcsonkjára a 20 mm-es ötrétegű csőszakaszt kell csatlakoztatni.


• Melegvíz-hálózat bekötésnél – Bojlerek, vízmelegítők 1/2" KM menetű bekötési pontján, ahol 20 mm-es ötrétegű cső csatlakozik.


• Ivóvíz-rendszer csaptelep bekötésnél – Ahol a csaptelep 1/2" KM menetű csőcsonkjára a 20 mm-es ötrétegű csőből kell bekötni.


• Meglévő rendszer bővítésekor – Ahol a 20 mm-es ötrétegű hálózathoz 1/2" BM csatlakozó pontot kell felvenni.

Jó tudni

A BM menetű szárra csavaráskor a KM csőcsonkon PTFE-szalag vagy kender-paszta szükséges. A csőoldali sorjázás és kalibrálás elvégzendő. Kizárólag falon kívüli, hozzáférhető helyzetben alkalmazható.

Gyakori kérdések

Mi a különbség a 20-1/2" BM és a 16-1/2" BM csatlakozó idom között?

Kizárólag a csőszár befogó méretében: a 20-1/2" BM idom 20 mm-es ötrétegű csőhöz való, a 16-1/2" BM idom 16 mm-es csőhöz. A menetes 1/2" BM oldal azonos.

Szükséges-e présszerszám a szerelésnél?

Nem, a kulcsos (szorítógyűrűs) kötés két villáskulccsal elvégezhető présszerszám nélkül. Ez az egyik fő előnye a kulcsos rendszernek az otthoni és gépészeti szakiparos alkalmazásban.

Mekkora nyomáson ellenőrizhető a rendszer?

A kötések tömörségét általában a rendszer maximális üzemi nyomásának 1,5-szereséig szokásos nyomáspróbával ellenőrizni. A 10 bar nyomáshatáros kulcsos idom esetén 15 bar nyomáspróba végezhető.
