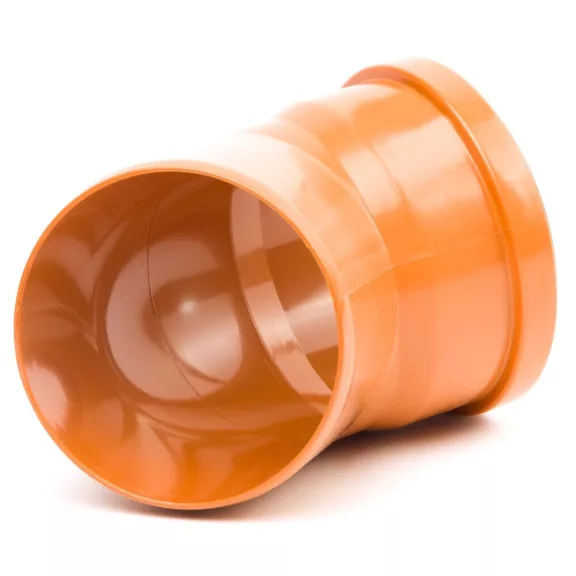

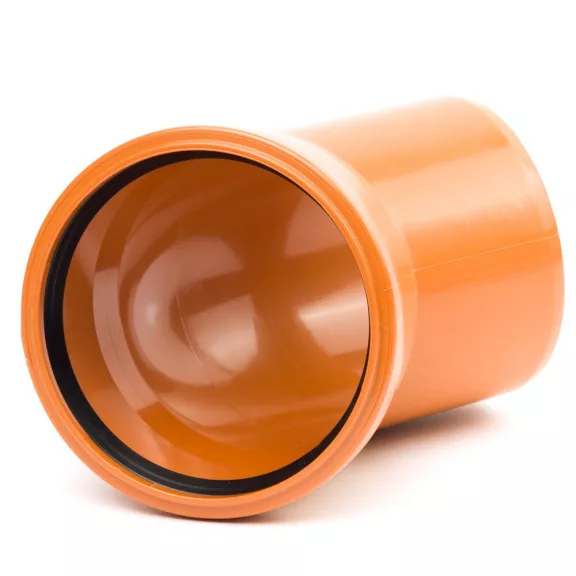

160 könyök 45° KG

KG könyök DN160 45° – gravitációs fővezetéki irányváltás

A 160 mm névleges átmérőjű, 45 fokos KG könyök a gravitációs PVC csatornafővezetékek nyomvonal-eltérítésére tervezett idom. Ott alkalmazzák, ahol az épület alaprajza, az alapozás geometriája vagy más épületszerkezeti elem a csőtengelynek kényszerű kanyart ír elő. A 45°-os szög kevesebb turbulenciát okoz, mint a 90°-os könyök, ezért kültéri csatornakikerülőknél, alapfal-átvezetéseknél és aknák előtt előnyben részesítik.

Mire használható?

• Kültéri csatornakerülő – Kültéri csatornanyomvonalakon, ahol útszerkezet vagy épület alapozása kanyart kényszerít a DN160-as csőtengelyre.


• Alapfal-átvezetés előtti eltérítés – Alapfalakon átvezetett csövek eltérítésekor, ahol a 45°-os szög tartja az önvezetékes lejtést és csökkenti a turbulenciát.


• Épület alatti fővezeték kanyara – Épület alapjánál, ahol a csőnyomvonal szerkezeti elem miatt pontosan 45°-os kanyart tesz.


• Akna előtti irányváltás – Ellenőrző aknák előtt megkövetelt ívváltásoknál, ahol a 45°-os könyök a szabványos megoldás.

Jó tudni

A KG idom teherbírása elsősorban a beágyazástól és a talaj-előkészítéstől függ, nem magától az idomtól. Megfelelő homokos beágyazással és szabványos előírások szerinti fektetéssel a könyök nem jelent gyenge pontot a terhelésbírás szempontjából. Ahol a nyomvonal geometriailag megengedi, a 45°-os könyök javallott, mert kisebb hidraulikai veszteséggel és kisebb eldugulási kockázattal jár, mint a 90°-os változat.

Gyakori kérdések

Miben különbözik a DN160-as 45°-os és 90°-os KG könyök alkalmazása?

A 45°-os könyök kisebb irányváltással megy, ezért az önvezetékes lejtés könnyebben fenntartható mögötte, és kevesebb hidraulikai turbulenciát okoz. A 90°-os könyök derékszögű irányváltást tesz lehetővé, de erősebben töri meg az áramlást, ezért vízszintes csatornaágon ritkábban ajánlott. Ahol tér engedi, a 45°-os megoldás előnyösebb.

Hogyan kell beépíteni a 160 mm-es KG könyököt?

A csővéget KG rendszerű síkosítószerrel meg kell kenni, majd egy határozottan egyenes mozdulattal a tok stopjáig kell tolni. A tokban lévő előszerelt gumigyűrű azonnal tömít. A könyök alá egyenletes homokos ágytükröt kell kialakítani a szabványos fektetési előírásoknak megfelelően.

Mekkora fedési mélységig alkalmazható a DN160-as KG könyök SN4-es osztállyal?

SN4-es gyűrűmerevségi osztályú KG idomok az átlagos kültéri csatornafektetési terhelésekre terveztek. A konkrét maximális fedési mélységet a talajszerkezet, a feltöltési mód és az esetleges forgalmi terhelés határozza meg. Közúti terhelés vagy különösen mély fektetés esetén SN8-as idom alkalmazása ajánlott.
