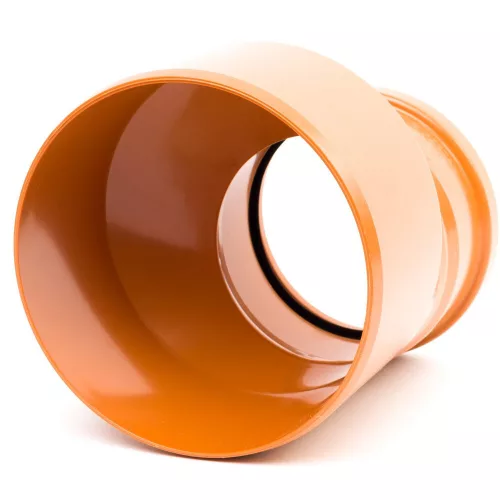

160-125 szűkítő KG

KG szűkítő DN160-125 – átmérőváltás gravitációs csatornarendszerben

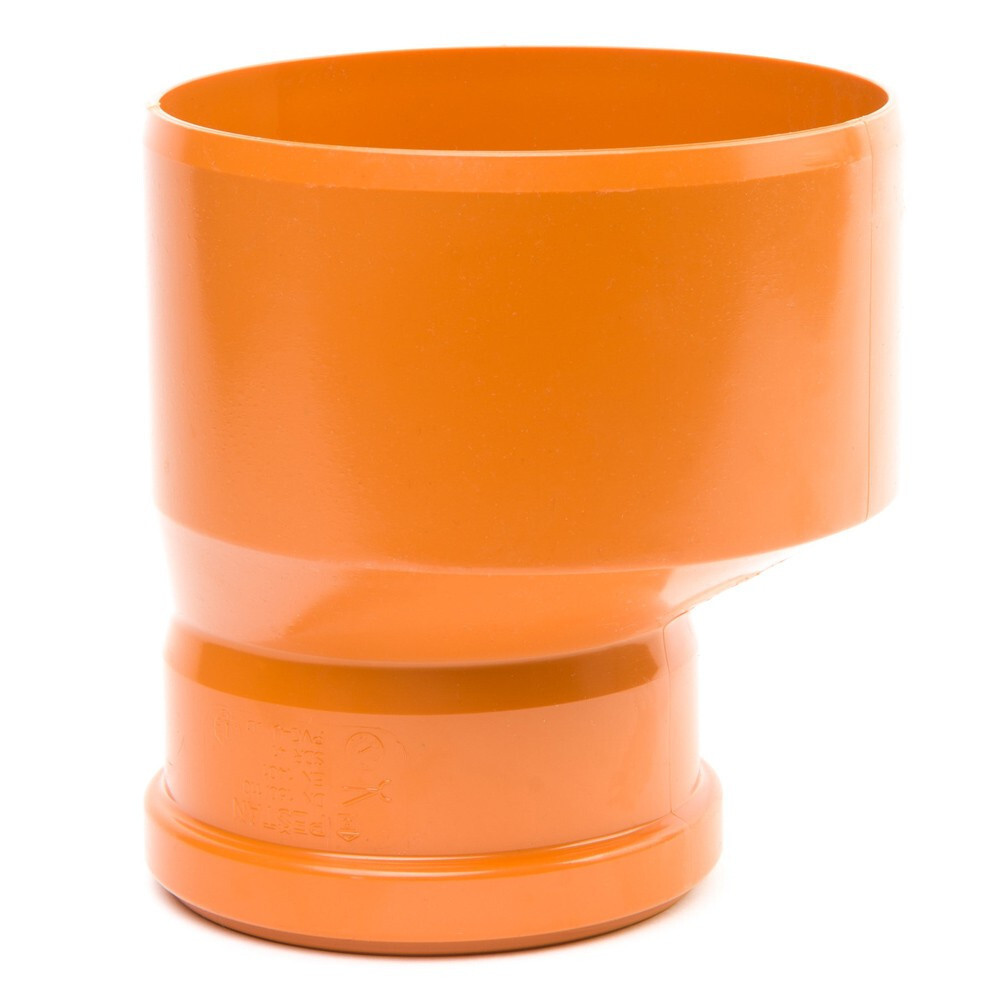

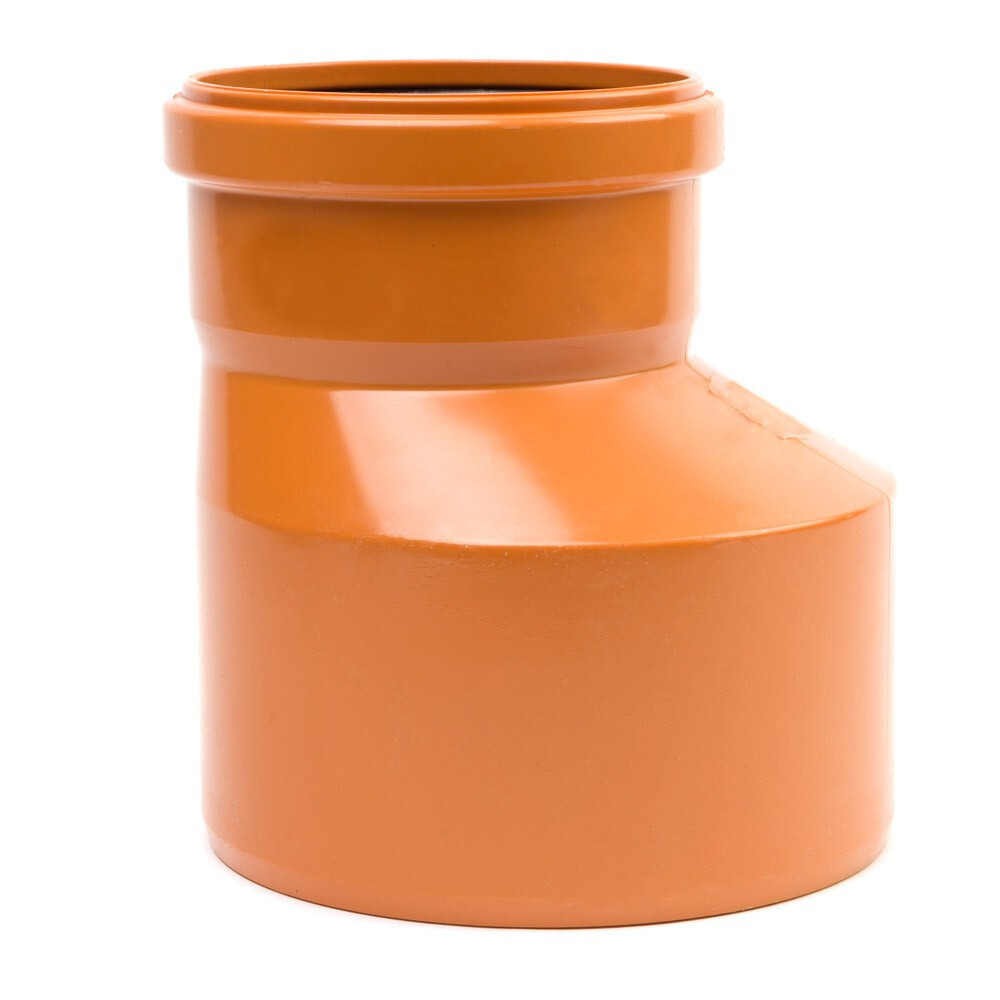

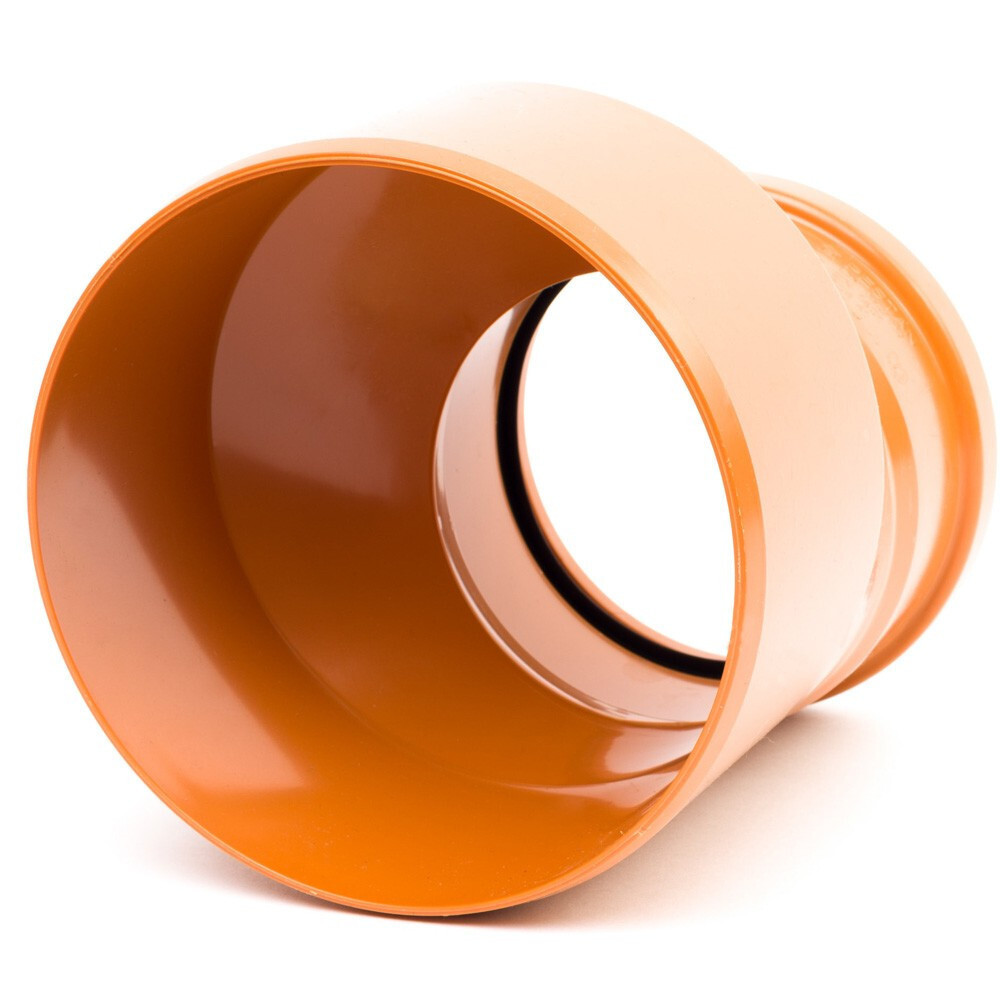

A 160-125 mm-es KG szűkítő PVC-U idom, amellyel DN160-os csőszakasz köthető össze DN125-ös csővéggel a gravitációs KG csatornarendszerben. Az idom mindkét végén gumigyűrűs tokos csatlakozás biztosítja a gyors, ragasztásmentes és tartósan vízzáró összekötést. Elsősorban ott alkalmazzák, ahol a fővezeték átmérője csökken a hálózatban, vagy ágvezeték csatlakozik a fővezetékre.

Mire használható?

• Átmérőváltás a fővezetékben – A 160 mm-es összegyűjtő fővezeték DN125-ös ágra szűkítésekor, ahol a hálózat egy kisebb keresztmetszetű ágon folytatódik.


• Ágvezeték rákötése – DN125-ös ágvezeték csatlakoztatása DN160-os fővezetéki csonkhoz, átmérőváltó szűkítőn keresztül.


• Rekonstrukció és hálózatbővítés – Meglévő csatornarendszer bővítésekor, ahol eltérő átmérőjű szakaszok kerülnek összekötésre az eredeti méretezés megőrzésével.


• Kültéri gravitációs csatorna – Föld alatti, gravitációs elvű csatornafektetésnél, ahol a szabványos gumigyűrűs csatlakozás elvárás.

Jó tudni

A KG szűkítők excentrikus kialakítást alkalmaznak, hogy az aljzatvonal síkja ne változzon az átmérőváltásnál – ez alapvetően fontos az önvezetékes gravitációs áramlás zavartalanságához. A gumigyűrűs tömítés tartós, és az esetleges hőtágulási mozgásokat is tolerálja. A PVC-U anyag vegyszerálló és korrózióálló, hosszú élettartamra tervezett kültéri fektetési körülmények között.

Gyakori kérdések

Hogyan kell összeszerelésnél síkosítani a KG szűkítőt?

Mindkét csővéget KG rendszerű síkosítószerrel kell egyenletesen megkenni a külső felületen, a tok mélyéig bevezethető hosszon. A síkosítószer csökkenti a beillesztési erőt és megóvja a gumigyűrűt a sérüléstől. Olaj vagy zsíralapú síkosítószer nem alkalmazható, mert károsítja a gumigyűrűt.

Miért kell excentrikus szűkítőt alkalmazni gravitációs csatornában?

Az excentrikus szűkítőnél az idom alsó síkja folyamatos – nem keletkezik lépcsős fenék az átmérőváltásnál, ahol szennyvíz megállna vagy hordalék rakódna le. Gravitációs rendszerben ez az alapvető elvárás az önvezetékes folyás zavartalanságához és a dugulásmentesség fenntartásához.

Milyen méretű csövekhez illik pontosan a DN160-125 KG szűkítő?

Az idom DN160-os és DN125-ös PVC-U csövekhez illeszkedik, amelyek az EN 1401 szabványnak megfelelnek. A gumigyűrűs tömítés a szabványos mérettűrésű csővégeket tömíti meg – más anyagú vagy nem szabványos méretű csőhöz a tömítés nem garantált.
