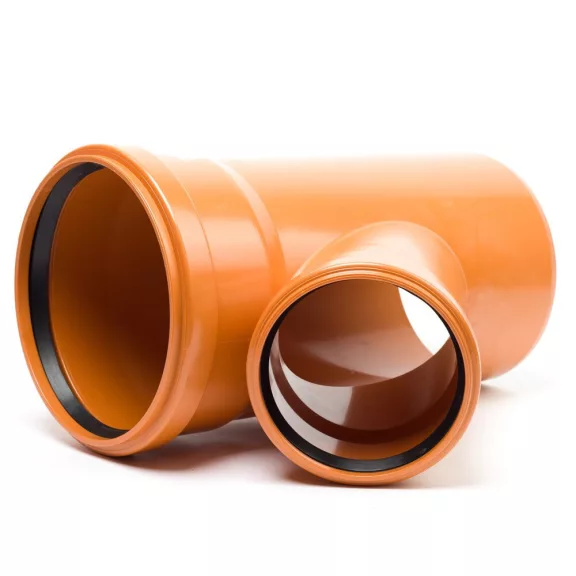

160-110 Y idom szűkített KG

KG Y-idom 160-110 szűkített – PVC csatornaidom

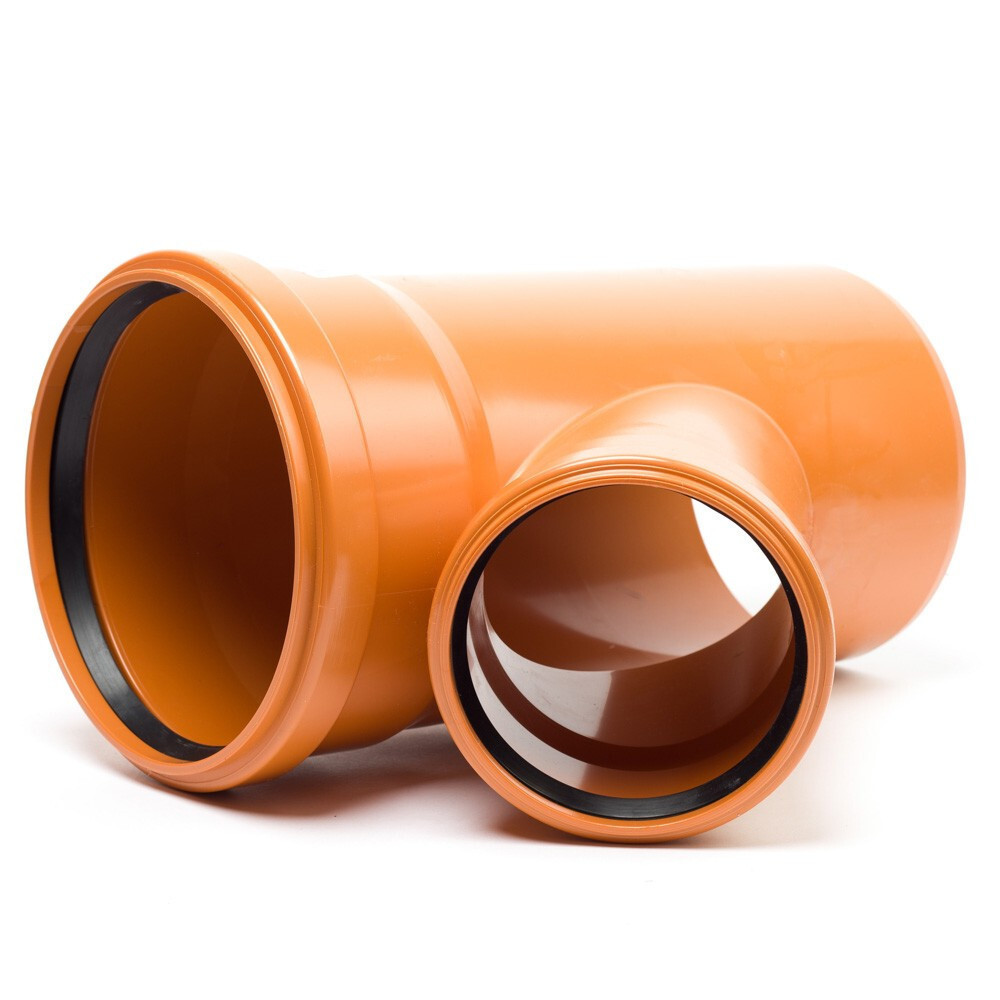

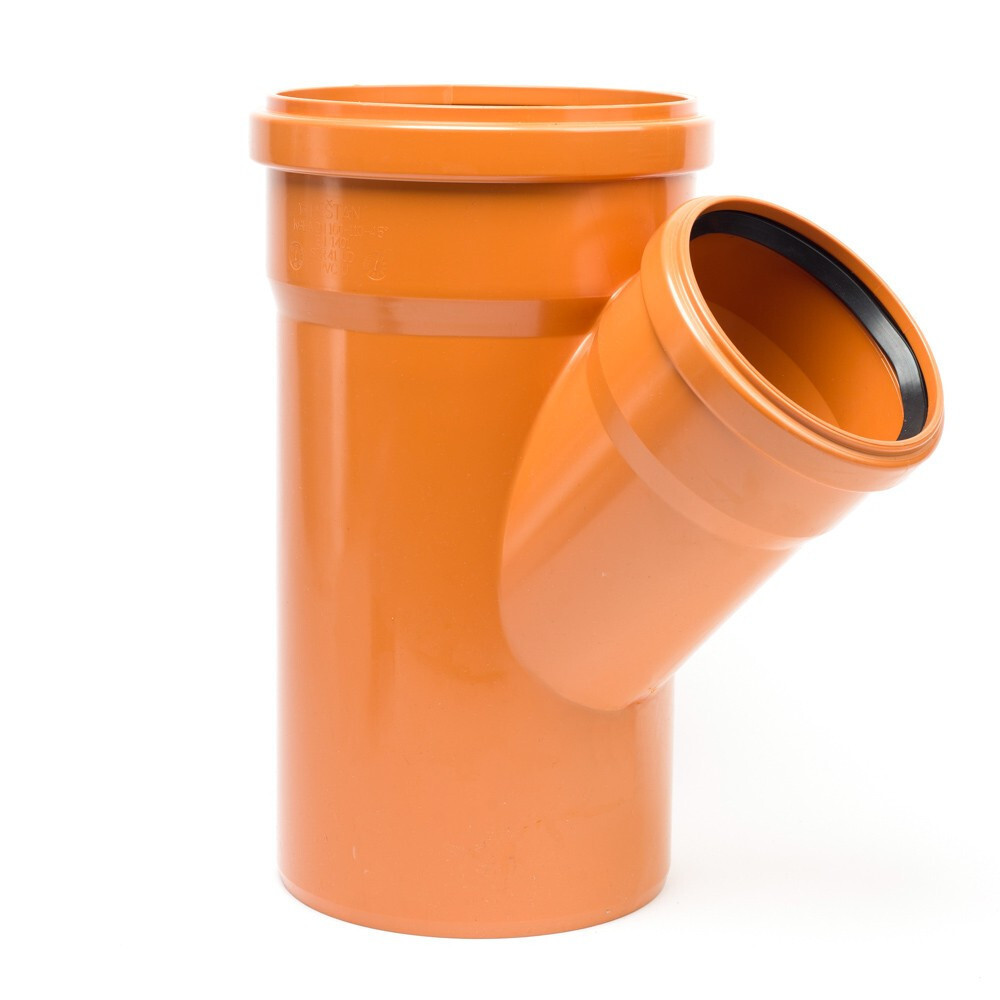

A 160-110-es szűkített KG Y-idom PVC-U anyagú, SN4 gyűrűmerevségi osztályú, tokos, kétszeres előszerelt ajakos gumigyűrűs tömítési rendszerrel. A fővezeték szárpárja DN160-as, az oldalirányú elágazó ág DN110-es, 45°-os szögű. A tartósan max. 40°C és rövid ideig max. 60°C hőállóság háztartási szennyvízhálózatban elegendő.

Mire használható?

• Épületen belüli 110 mm-es ág 45°-os bekötésénél – Ahol a DN110-es WC-szennyvíz-összegyűjtő ágat kell kíméletes szögben csatlakoztatni a 160 mm-es gerincvezetékre.


• Gravitációs csatornázásnál – Ha a fővezetéki nyomvonalba iktatott Y-idommal kisebb hidraulikai veszteséggel lehet leágazni a mellékvezető ágra.


• Szennyvíz- és csapadékvíz-elvezető rendszerben – Ahol a fővezeték nagyobb (160 mm) és az elágazó ág kisebb (110 mm) átmérőjű.


• Rendszer-bővítésnél – Ha a meglévő DN160-as gerincvezetékre 45°-os Y-bekötéssel új DN110-es ágat kell felvenni.

Jó tudni

A 160-110-es szűkített Y-idomnál a különböző szárméretekhez eltérő gumigyűrűk szükségesek; minden szárhoz saját méretű gumigyűrű és kenőanyag alkalmazandó. Az SN4 gyűrűmerevségi osztály normál földterhelési körülmények között elegendő; erős forgalom vagy különleges terhelés esetén SN8-as osztályú idomot kell alkalmazni.

Gyakori kérdések

Mi az SN4 gyűrűmerevségi osztály?

Az SN szám a cső merevségét jelöli kN/m²-ben kifejezve; SN4 azt jelenti, hogy a cső 4 kN/m²-os talajterhelést bír el forma-változás nélkül. Normál mélységű (0,8-3 m) fektetésnél SN4 elegendő; mélyebb vagy forgalmas területen SN8 ajánlott.

Szükséges-e szűkítőidom is a 160-110-es Y-idom mellé?

Nem, a szűkített Y-idom magában tartalmazza az átmenetet a DN160-as és a DN110-es átmérő között; nincs szükség további szűkítőidomra.

Hogyan különböztethető meg a 160-110-es és 160-125-ös szűkített Y-idom?

Az elágazó szár nyílásának belső átmérőjét mérőeszközzel azonosítható: 160-110-es esetén az elágazó szár kb. 110 mm belsős, 160-125-ös esetén kb. 125 mm belsős.
