160-110 T idom szűkített KG

KG T-idom 160-110 szűkített – PVC csatornaidom

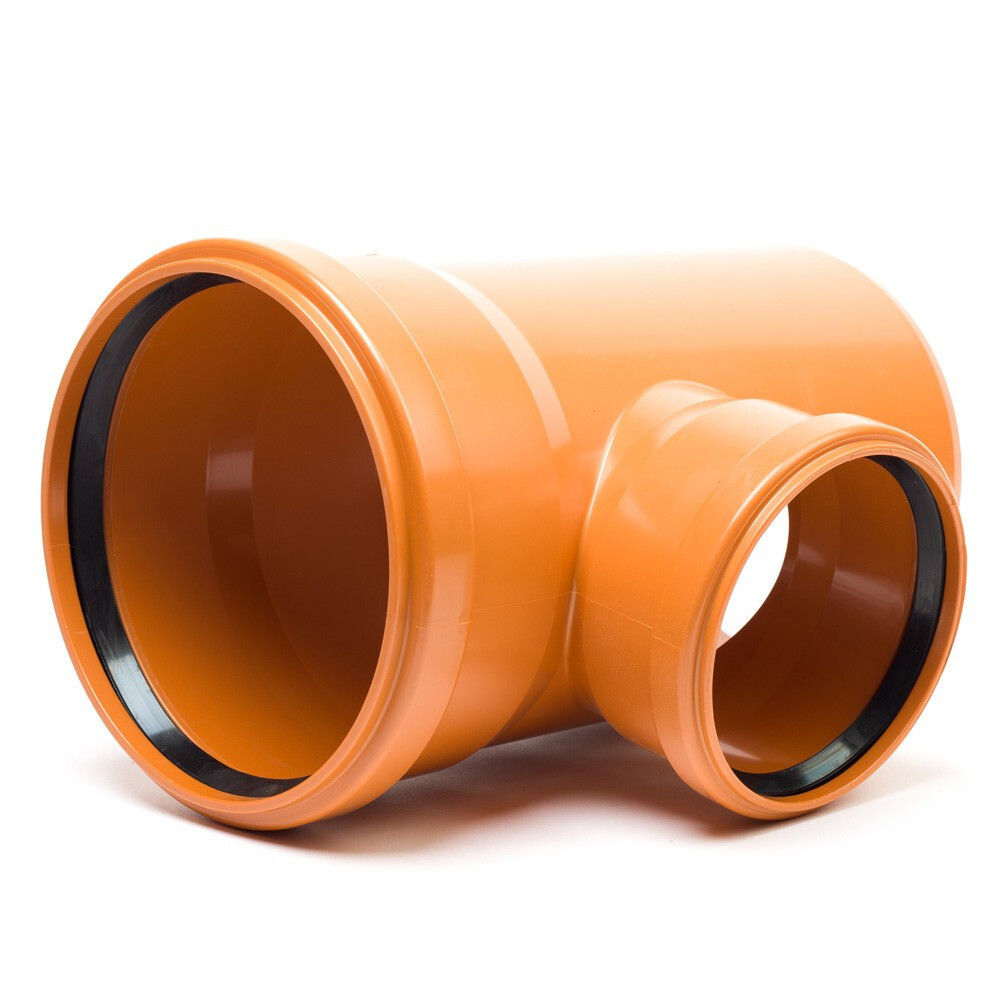

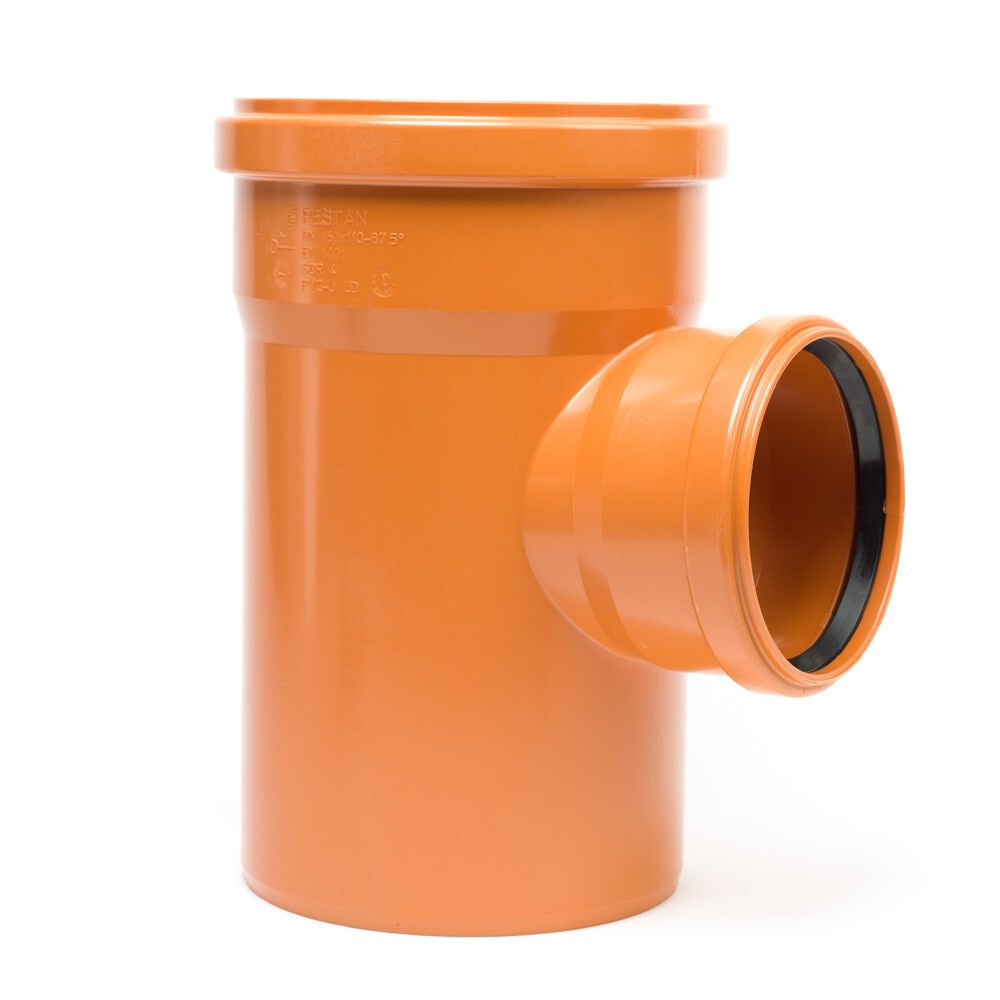

A 160-110-es szűkített KG T-idom PVC-U anyagú, tokos, gumigyűrűs tömítési rendszerrel. A fővezeték mindkét szára DN160-as, az oldalirányú elágazó ág DN110-es, így az épületen belüli WC-szennyvíz-fővezeték csatlakoztatható a 160 mm-es gerincvezetékre. Ahol a mellékvezető ág kisebb átmérőjű, mint a gerincvezeték, szűkített T-idom szükséges.

Mire használható?

• Épületen belüli 110 mm-es ág csatlakoztatásánál – Ahol az épület WC-szennyvíz-összegyűjtő DN110-es fővezetéke csatlakozik a 160 mm-es telek-gerincvezetékre.


• Gravitációs szennyvízhálózat elágaztatásánál – Ha a fővezetéki 160 mm-es csőre egy kisebb 110 mm-es csőből érkező ágat kell bekötni.


• Csapadékvíz-összegyűjtésnél – Ahol a 110 mm-es lefolyóvezetékekből érkező csapadékvíz a 160 mm-es főgyűjtőre csatlakozik.


• Rendszer-bővítésnél – Ha a meglévő 160 mm-es gerincvezetékre új 110 mm-es bekötési ágat kell felvenni.

Jó tudni

A szűkített T-idomnál a három szár különböző méretű csöveket fogad; illesztésnél minden szárhoz a megfelelő méretű csőszakaszt és gumigyűrűt kell alkalmazni. A kenőanyag minden csőszárnál szükséges. A betonágyba illesztés méretét a T-idom legnagyobb tokmérete (DN160) határozza meg.

Gyakori kérdések

Melyik szár a 160 mm-es és melyik a 110 mm-es?

Az egyenes fővezeték-szárpár DN160-as; az oldalirányú elágazó szár DN110-es. Az idom testén ez általában jelölve van, vagy a szárnyílás mérete alapján azonosítható.

Elcserélhető-e a 160-110-es és a 160-125-ös szűkített T-idom?

Nem, az elágazó ág átmérője eltér: a 160-110-es 110 mm-es, a 160-125-ös 125 mm-es elágazó ágat biztosít. A tervezett csőátmérő alapján kell a megfelelőt választani.

Szükséges-e speciális gumigyűrű a szűkített T-idomhoz?

A gumigyűrűk mérethez kötöttek: a DN160-as szárhoz DN160-as, a DN110-es szárhoz DN110-es gumigyűrű szükséges. Ellenőrizd, hogy minden szárhoz a megfelelő méretű, előszerelt vagy pótlólagos gumigyűrű rendelkezésre áll.
