16 toldó egál ötrétegű kulcsos

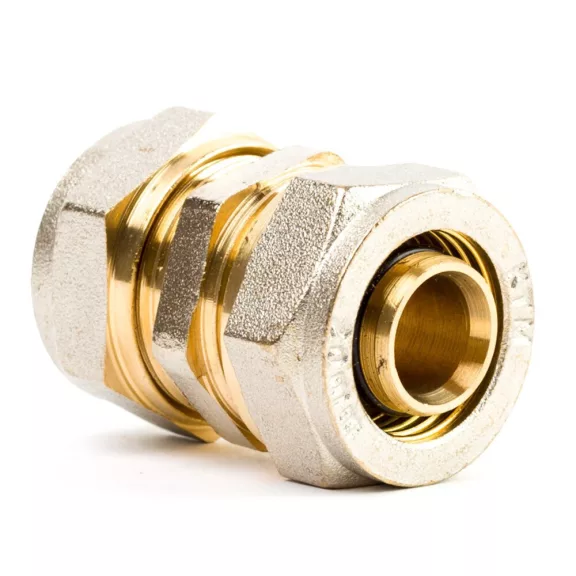

16 mm kulcsos toldó – egál ötrétegű csőrendszerhez

A 16 mm-es egál kulcsos toldó idom két 16×2 mm-es ötrétegű csőszakasz egyenes vonalban való összekötésére szolgál. Sárgaréz testébe dupla O-gyűrű és fém szorítógyűrű épített, amely présszerszám nélkül, villáskulccsal rögzíthető cseppmentes kötéssel. Az oldható kialakítás lehetővé teszi a rendszer jövőbeni módosítását; kizárólag falon kívüli helyzetben alkalmazandó.

Mire használható?

• Csőszakasz meghosszabbításánál – Ahol a 16 mm-es ötrétegű cső nem éri el a bekötési pontot, és egy rövid toldódarabbal kell meghosszabbítani.


• Sérült csőszakasz javításánál – Ha egy sérült, korrodeált vagy repedt 16 mm-es csőszakaszt ki kell cserélni, a toldók segítségével az új szakasz beilleszthető.


• Meglévő rendszer bővítésekor – Új fogyasztói ponthoz vezető csőszakasz kialakításakor, ahol a toldó biztosítja a folytonosságot.


• Falon kívüli szerelési munkáknál – Pincékben, gépészeti terekben, ahol hozzáférhető csőrendszernél szükséges az egyenes összekötés.

Jó tudni

A toldó idomhoz illeszkedő csővégeket sorjázó-kalibrálóval kell előkészíteni, mert a sorjas vagy ovális csővég gyenge tömítést és szivárgást okoz. A dupla O-gyűrű hosszú élettartamú tömítést biztosít, de mechanikai sérülés esetén cserélhető. Kizárólag falon kívüli, hozzáférhető helyzetben alkalmazható.

Gyakori kérdések

Hogyan szereelhető a kulcsos toldó?

Vágd le merőlegesen mindkét csővéget, kalibráld és sorjázd. Told az első csövet a toldó egyik szárába a jelölési mélységig, húzd meg a szorítógyűrűt villáskulccsal, majd ismételd a másik szárral.

Miben különbözik az egál és a szűkített toldó?

Egál toldónál mindkét szár azonos átmérőjű csövet fogad (itt mindkettő 16 mm). Szűkített toldónál az egyik szár kisebb, a másik nagyobb átmérőjű csőhöz való – pl. 20-16 mm átmenetnél.

Alkalmazható-e ez az idom befalazott csőhöz?

Nem, a kulcsos kötés bontható és nem vizsgázott befalazáshoz. Befalazott, esztrichbe ágyazott csőszakaszhoz présszerelés szükséges.
