16-3/4" Csatlakozó idom BM ötrétegű kulcsos

16-3/4" BM csatlakozó idom – ötrétegű kulcsos, réz

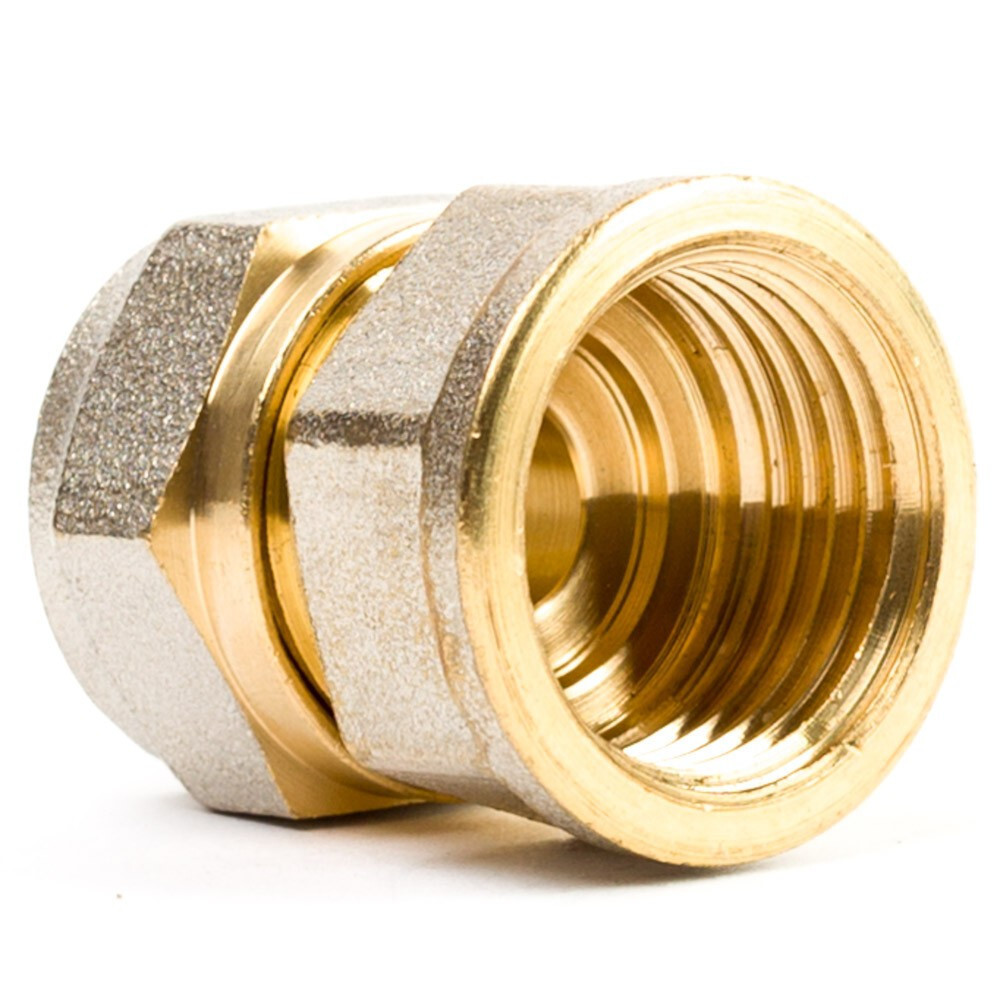

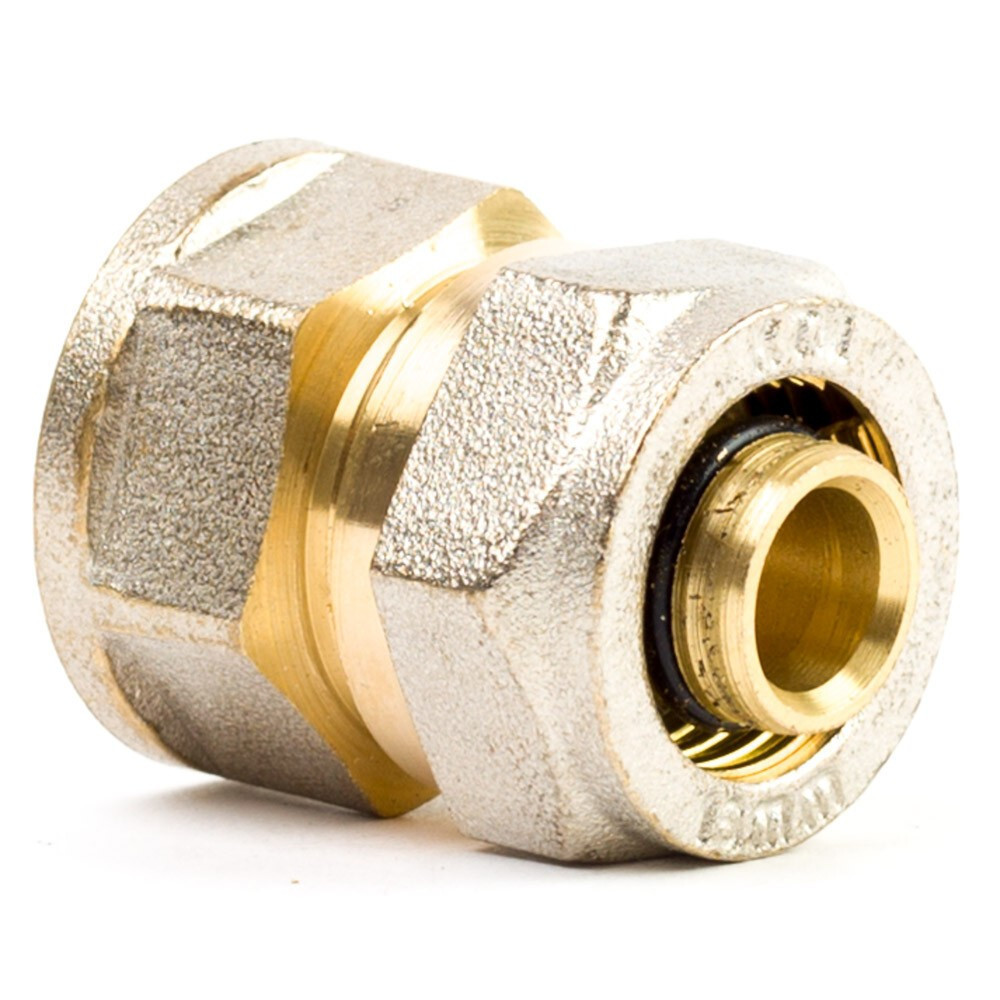

A 16-3/4" BM kulcsos csatlakozó idom a 16 mm-es ötrétegű csőszakaszt köti össze egy 3/4" belső menetes (BM) csatlakozóval. Réz test, dupla O-gyűrűs tömítés, max. 10 bar, présszerszám nélkül szereelhető. Fűtési, melegvíz- és ivóvíz-rendszerekben falon kívüli, hozzáférhető helyzetben alkalmazandó.

Mire használható?

• Fűtési rendszerek bekötésnél – Ahol a fűtési szerelvény – szelep, osztó-gyűjtő – 3/4" KM menetű csőcsonkjára a 16 mm-es ötrétegű csőszakaszt kell csatlakoztatni.


• Melegvíz-hálózat bekötésnél – Bojlerek és vízmelegítők 3/4" KM menetű bekötési csőcsonkján, ahol 16 mm-es ötrétegű cső csatlakozik.


• Ivóvíz-rendszer csaptelep-csatlakozásnál – Ahol a csaptelep-csatlakozó 3/4" KM menetű, és a 16 mm-es ötrétegű csőből kell bekötni.


• Meglévő hálózat bővítésekor – Ahol a 16 mm-es ötrétegű csőhálózathoz 3/4" BM csatlakozó pontot kell kialakítani.

Jó tudni

A 3/4" BM menetű szárhoz csavaráskor a KM csőcsonkon kender-paszta vagy PTFE-szalag szükséges. A csőoldali sorjázás és kalibrálás elvégzendő. Kizárólag falon kívüli, hozzáférhető helyzetben alkalmazható.

Gyakori kérdések

Miben különbözik a 16-3/4" BM idom a 16-1/2" BM változattól?

A menetes szár átmérőjében: a 16-3/4" idom 3/4" BM menetű csatlakozást biztosít, a 16-1/2" idom 1/2" BM menetű csatlakozást. A csőszár befogó mérete mindkét esetben 16 mm.

Hogyan ellenőrizhető a kötés tömörsége nyomásra helyezés után?

Lassú nyomás alá helyezés közben nézd meg az összes csatlakozást: csepegés, páralecsapódás jelzi a szivárgást. A menetes oldalon PTFE-szalag még egy rétege általában megoldja a kisebb szivárgást.

Milyen hőmérsékleti tartományban működik megbízhatóan?

Az ötrétegű kulcsos csőrendszer szokásos üzemi hőmérsékleti tartományában – általánosan -20 °C-tól 95 °C-ig – a réz idom megbízható, feltéve, hogy a nyomás nem haladja meg a 10 bar értéket.
