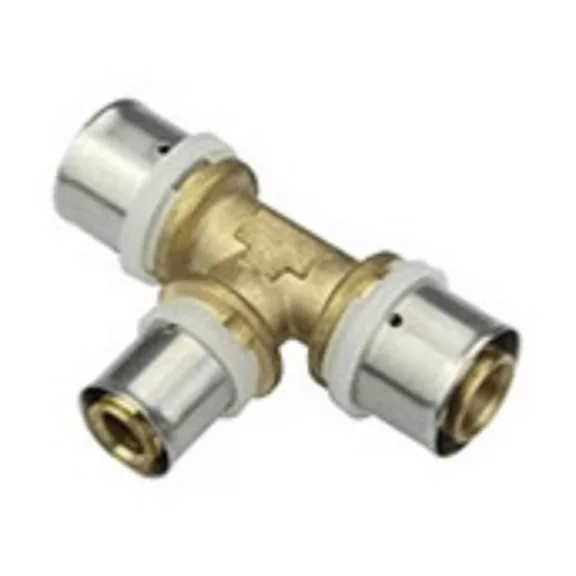

16-20-16 T idom szűkített ötrétegű préselhető MELSCHER

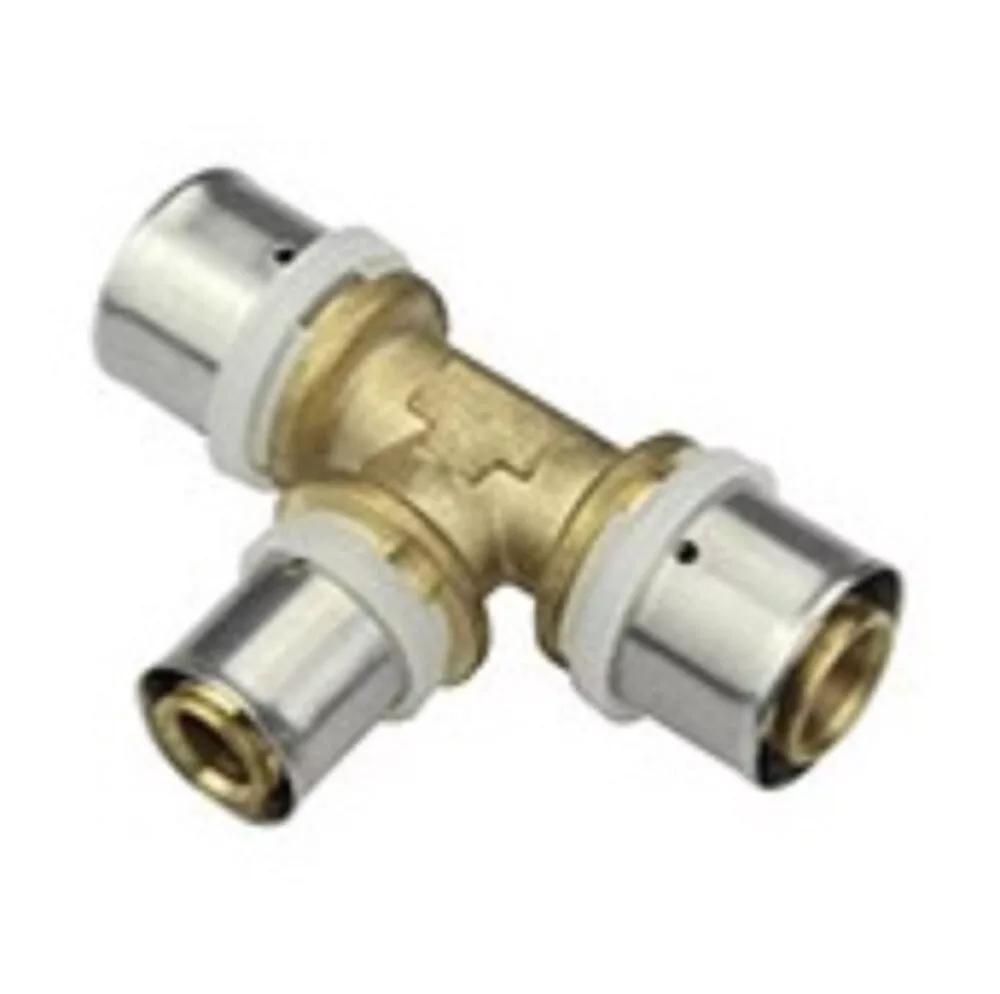

Melscher préselhető szűkített T idom 16-20-16 – ötrétegű cső

A Melscher préselhető 16-20-16 szűkített T idom ötrétegű csőrendszerekben az átmérőváltással kombinált elágazást végzi el egyetlen idomban. A két egyenes ág 16 mm-es, az elágazó középső szár 20 mm-es préscsatlakozású. Ezt az idomot ott alkalmazzák, ahol a fővezetéket 16 mm-es csövek alkotják, és az elágazásnál 20 mm-es ág indul el – vagy fordítva: 20 mm-es mellékág csatlakozik 16 mm-es fővezetékhez. Egy idom váltja ki a különálló szűkítő + T idom kombinációt.

Mire használható?

• 20 mm-es ág leágaztatása 16 mm-es fővezetékből – Ahol a 16 mm-es fő csővezetékből 20 mm-es mellékágat kell indítani elosztórendszerekben.


• Átmérőváltás és elágazás egyszerre – Egyetlen idom váltja ki a külön szűkítő és T idom kombinációját, csökkentve a szerelési csomópontok számát.


• Fűtési körök és elosztórendszerek – Fűtési elosztócsomópontoknál, ahol az egyenletesen futó 16 mm-es csőből 20 mm-es ágba kell átlépni.


• Vízvezeték-hálózat elágazási pontjai – Hideg- és melegvíz-hálózat elosztócsomópontjainál, ahol eltérő átmérők találkoznak.

Jó tudni

A 16-20-16 jelölés a T idom ágainak sorrendjét mutatja: a két egyenes csőoldali ág 16 mm-es, az elágazó szár 20 mm-es. A PRESS rögzítéshez 16 mm-es és 20 mm-es pofabetétes présszerszám szükséges. Présszerelés előtt ellenőrizd az idom tájolását, mert a kötések rögzítés után nem változtathatók. Beépítés után nyomáspróba szükséges a falra zárás előtt.

Gyakori kérdések

Miben különbözik a szűkített T idom az egál T idomtól?

Az egál T idomnál mindhárom ág azonos átmérőjű. A szűkített T idomnál legalább az egyik ág más méretű – jelen esetben az elágazó szár 20 mm, a két egyenes ág 16 mm. Szűkített T idom ott szükséges, ahol a csőhálózatban két különböző átmérő találkozik egy elágazásnál.

Kell-e külön szűkítőidom a 16-20 mm átmérőváltáshoz?

Nem, ha a 16-20-16 szűkített T idomot alkalmazzák – ez egyetlen idomban végzi el az elágazást és az átmérőváltást. Külön szűkítő + egál T idom kombináció helyett ez a megoldás egyszerűbb és kevesebb csatlakozópontot jelent.

Milyen présszerszám szükséges ehhez az idomhoz?

Mindkét oldali présponthoz a megfelelő méretű pofabetét szükséges: a 16 mm-es ágakhoz 16 mm-es, a 20 mm-es ághoz 20 mm-es pofabetét. Ha egy présszerszámba cserélhető betétek kerülnek, akkor elegendő egyetlen készülék a különböző méretekhez.
