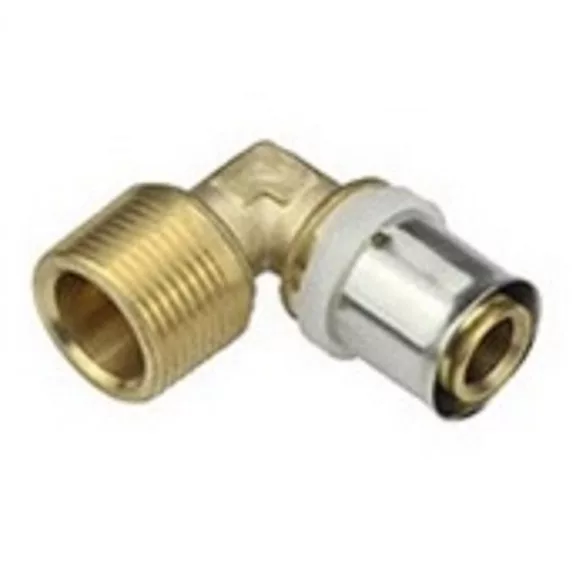

16-1/2" könyök 90° KM ötrétegű préselhető MELSCHER

Melscher préselhető könyök 90° KM – 16 mm × 1/2", ötrétegű cső

A Melscher préselhető 16 mm × 1/2" KM könyökidom 90 fokos irányváltást és 1/2" külső menetes armatúra-csatlakozást valósít meg egyetlen idomban. A cső oldalán PRESS rögzítésű, a menetoldalán 1/2" KM menet BM fogadójú armatúrákba csavarható. Az armatúra csatlakozópontját érdemes előzetesen ellenőrizni: ha BM fogadójú (belső menetes), akkor erre az idomra van szükség; ha KM kinyúlós, akkor BM idomra.

Mire használható?

• BM fogadójú armatúra csatlakoztatása – Belső menetes (BM fogadójú) elosztók, szelepek és csomópontok csőoldalú bekötésénél.


• Kompakt csőkanyarítás armatúracsatlakozással – Ahol a cső 90°-ot kanyarodik és a kanyar végpontján azonnal BM fogadójú armatúra csatlakozik.


• Falicsatlakozás BM fogadóhoz – Falmögötti csőszakasz kivezetésekor, ahol a fali csatlakozópont belső menetes (BM).


• Fűtési körök csomópontjai – Fűtési elosztók és keringetési szelepek bekötési pontjainál, ahol BM fogadó fogadja a csövet.

Jó tudni

A KM (külső menetes) oldal teflon szalag vagy menettömítő pasztával tömítendő BM fogadóba csavaráskor. A PRESS oldal présszerszámmal tömítve marad, ott nincs szükség külön tömítőanyagra. Présszerelés előtt állítsd be az idom irányultságát, mert a préselt kötés rögzített és nem forgatható.

Gyakori kérdések

Hogyan tudod megállapítani, hogy BM vagy KM könyökre van szükséged?

Nézd meg az armatúra csatlakozópontját: ha a menet belülre van vágva (tokszerű, fogadó nyílás), az BM menet – ehhez KM könyökirom szükséges. Ha kinyúló csavarható rész látható, az KM menet – ahhoz BM idom kell. Ennél az idomnál KM (kinyúló) menetoldal van, tehát BM fogadójú armatúrákhoz való.

Szükséges-e tömítőanyag a menetkapcsolatnál?

Igen, a KM menetoldalon teflon szalag (PTFE szalag) vagy menettömítő paszta szükséges az armatúrába való csavaráskor. Enélkül a menetek közötti kis rések szivárgást okozhatnak. A PRESS oldal tömítettsége présszerszámmal automatikusan biztosított, ott nincs szükség tömítőanyagra.

Milyen sorrendben kell a PRESS kötést és a menetcsatlakozást elvégezni?

Általában a menetkapcsolatot érdemes elvégezni először – az armatúrába csavarni az idomot –, majd ezt követően a PRESS kötést elvégezni a csövön. Ez azért ajánlott, mert a menetcsavarás során az idom forgatásával a PRESS oldal pozíciója is mozog, ha a cső már be van tolva. Mindkét oldal elvégzése után nyomáspróba szükséges.
