16-1/2" könyök 90° KM ötrétegű kulcsos

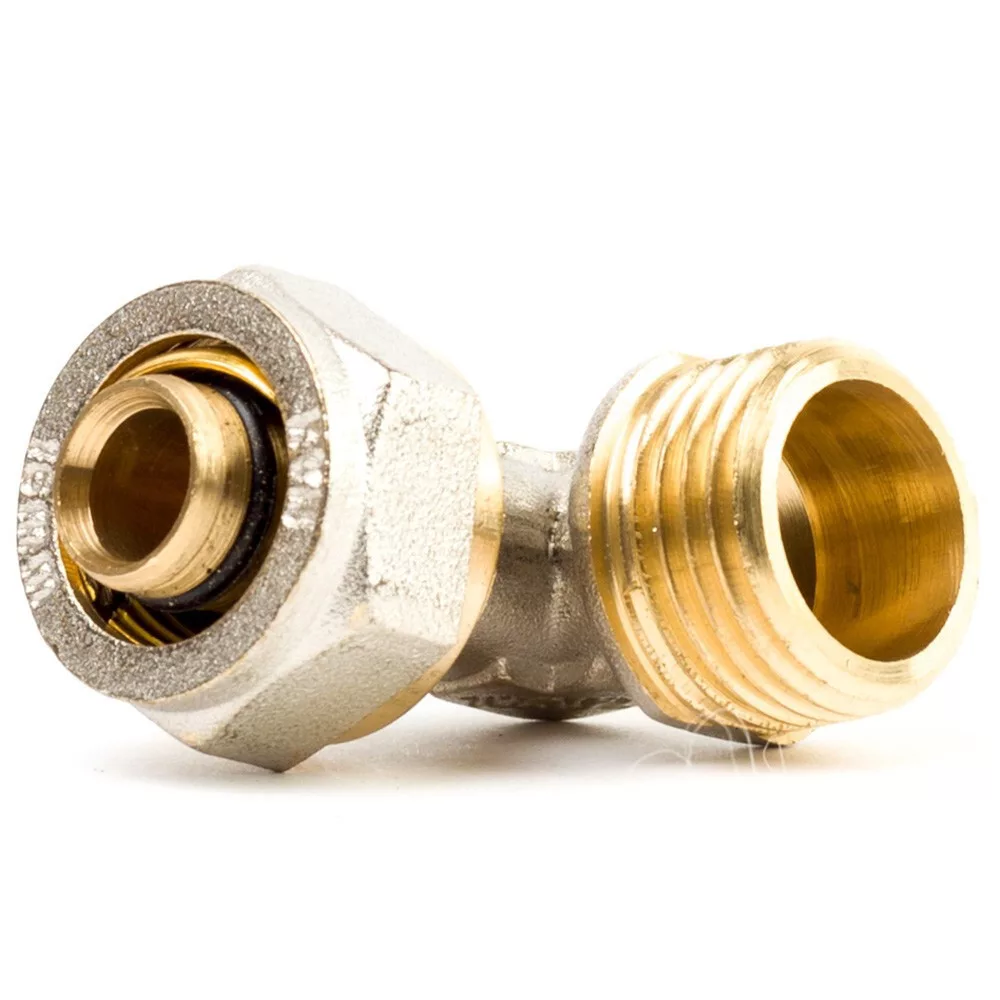

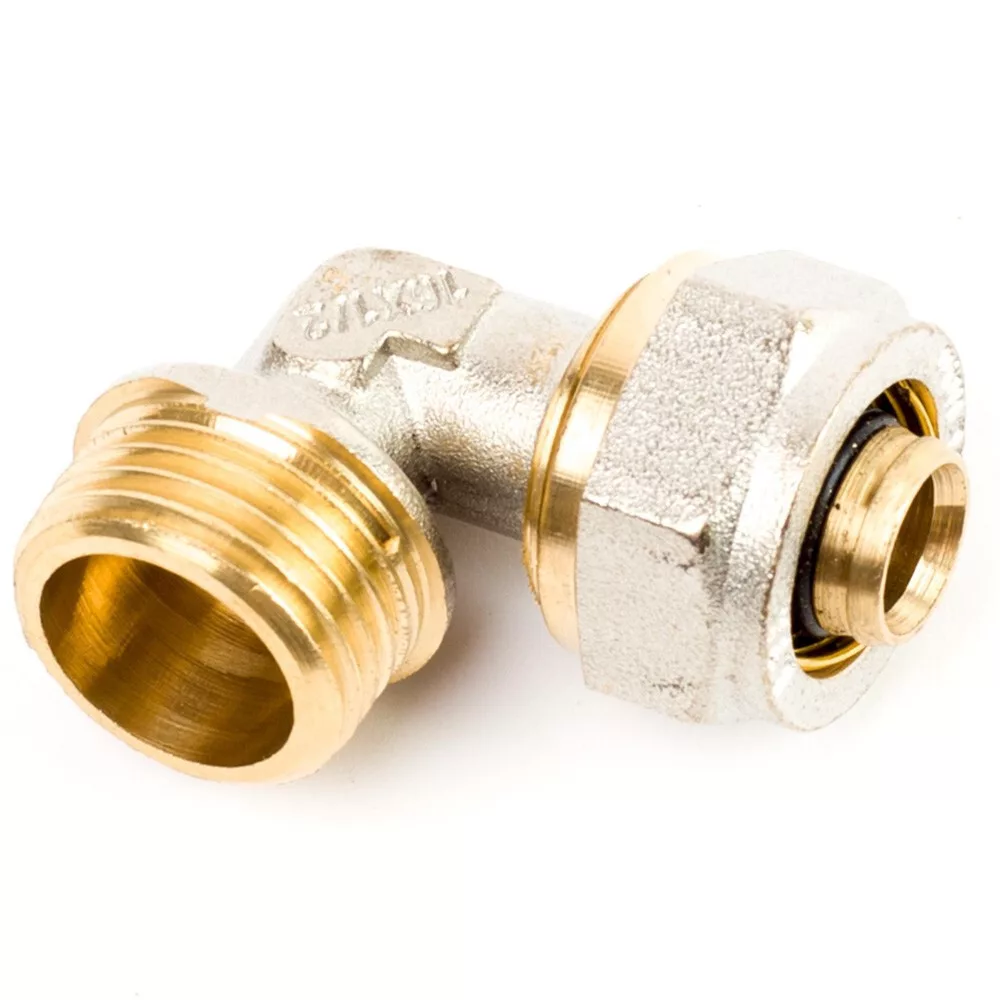

16-1/2" KM könyök 90° – ötrétegű kulcsos csőrendszerhez

A 16-1/2" KM kulcsos könyök 90°-ban köti össze a 16 mm-es ötrétegű csőszakaszt egy 1/2" külső menetes (KM) szerelvénnyel – például radiátorszeleppel, osztódobozzal vagy csaptelepcsatlakozóval. A szorítógyűrűs kötés présszerszám nélkül elvégezhető, két villáskulccsal; falon kívüli, hozzáférhető helyzetben alkalmazandó.

Mire használható?

• Radiátor csatlakoztatásánál – Ahol a 16 mm ötrétegű csőszakasz 90°-ban fordul a radiátorszelephez, és a szelep 1/2" KM csatlakozású.


• Padlófűtési osztódoboz bekötésnél – A 16 mm csőszakasz osztódoboztól induló kanyarindulásakor, ahol a cső szintváltozással fordul az idomfelé.


• Mosdó, mosogató vízcső bekötésénél – Ha a 16 mm ötrétegű hálózatból 1/2" KM csatlakozású csaptelep-csatlakozót kell bekötni derékszöges átmenettel.


• Meglévő csőhálózat bővítésekor – Ahol a meglévő 16 mm-es ötrétegű hálózathoz új csapolási pontot kell csatlakoztatni KM menetű szerelvény bekötésével.

Jó tudni

A kulcsos idomokat mindig falon kívüli, hozzáférhető helyzetben kell alkalmazni – falba nem szabad beépíteni. A csővágás és -előkészítés (csővágó olló + sorjázó-kalibrálójó) szükséges a pontos, tömör kötéshez. Az 1/2" KM menetű csatlakozóra szerelésnél PTFE-szalag vagy kender-paszta tömítő anyagot alkalmazz.

Gyakori kérdések

Mi a KM csatlakozás?

A KM (külső menet) azt jelenti, hogy az idom ezen oldala külső menetes – a szerelvény erre az oldalra csavarható. A 16 mm-es oldal az ötrétegű csőhöz szorítógyűrűvel csatlakozik, míg a 1/2" KM oldal pl. egy belső menetes szelepre vagy adapter csavarható rá.

Miért présszerszám-mentes ez az idom?

A szorítógyűrűs (kulcsos) kialakítás mechanikusan szorítja a csövet: a külső perselyt az anyacsavar a csővégre szorítja, lezárva a tömítőgyűrűt. Ez a művelet két villáskulccsal elvégezhető, és nem kell présgép.

Tömörebb-e a présidom, mint a kulcsos?

Mindkét kötéstípus megbízhatóan tömör, ha megfelelően szerelik. A présidom falba való beépítésnél előírt, mert végleg rögzít; a kulcsos kötés előnye a bonthatóság és az egyszerű szerelés hozzáférhető helyzetben.
