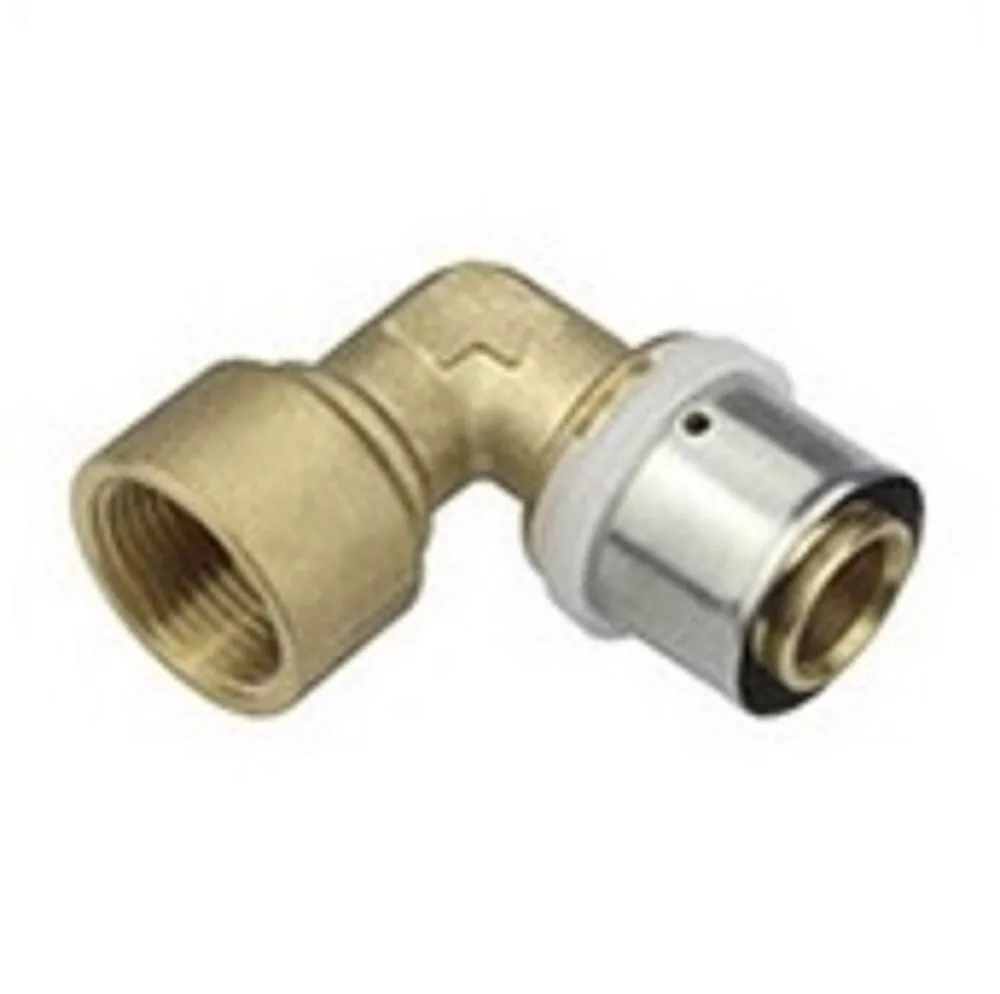

16-1/2" könyök 90° BM ötrétegű préselhető MELSCHER

Melscher préselhető könyök 90° BM – 16 mm × 1/2", ötrétegű cső

A Melscher préselhető 16 mm × 1/2" BM könyökidom 90 fokos irányváltást és 1/2" belső menetű armatúra-csatlakozást valósít meg egyetlen idomban. Falicsatlakozásoknál, falmögötti szelepteszt csatlakozóknál és radiátorok bemenete melletti csőfordításnál alkalmazzák – ahol a csőrendszer egyszerre kanyarodik és armatúrához csatlakozik. Külön könyök és külön csatlakozóidom helyett egyetlen darab elegendő.

Mire használható?

• Falicsatlakozás és irányváltás egyszerre – Ahol a cső a fal mögülről érkezik és azonnal armatúrához kell csatlakozni – külön könyök + csatlakozóidom helyett.


• Radiátor bemenete melletti kanyarítás – Radiátorbemenet közelében, ahol a cső irányváltása és armatúra-bekötés egy helyen szükséges.


• Csőfal-áttörés irányváltással – Falat átfúró csőszakasznál, ahol a cső rögtön 90°-os fordulatot vesz és armatúrához csatlakozik.


• Kompakt csőszerelési csomópontok – Szűk helyeken, ahol a kevesebb idom kisebb helyet foglal és egyszerűbb a szerelés.

Jó tudni

A BM (belső menetes) oldal KM (külső menetes) armatúrához csatlakoztatható – teflon szalag vagy menettömítő paszta szükséges a menetkapcsolatnál. A PRESS oldal présszerszámot igényel. Beépítés előtt ellenőrizd az idom pontos orientációját – a 90°-os könyök iránya meghatározza a csőszakasz és az armatúra elhelyezkedését.

Gyakori kérdések

Miben előnyösebb a könyök BM idom a külön könyök + csatlakozó kombinációnál?

A kombinált idom kisebb helyet igényel, kevesebb kötési pont van, és a szerelési idő is rövidebb. Szűk fali csőkivezető pontoknál, ahol kevés a manőverezési tér, a kombinált idom egyszerűsíti a kivitelezést. Hátránya nincs a külön idomokhoz képest – azonos nyomásbírással és tömítési elvvel működik.

Hogyan kell az idom irányultságát beállítani présszerelés előtt?

A présszerelés előtt forgasd az idomot a csőn a kívánt irányba, mert présszerelés után az idom helyzete rögzített. Jelöld meg a csőn és az idomgyűrűn, hogy présszerelés során ne csússzon el. Préselt kötés nem forgatható – ezért fontos az előzetes ellenőrzés.

Alkalmazható-e ez az idom padlófűtési rendszerben?

Padlófűtési rendszerek csőhálózatában általában könyök nélküli, ívelt csővezetés szokásos. A könyök BM idom inkább elosztóból kilépő bekötési pontok, falicsatlakozások és armatúrabekötések esetén tipikus. Ha a padlófűtési cső valahol menetcsatlakozást igényel egy falicsatlakozásnál, ott ez az idom alkalmazható.
