16-1/2" könyök 90° BM ötrétegű kulcsos

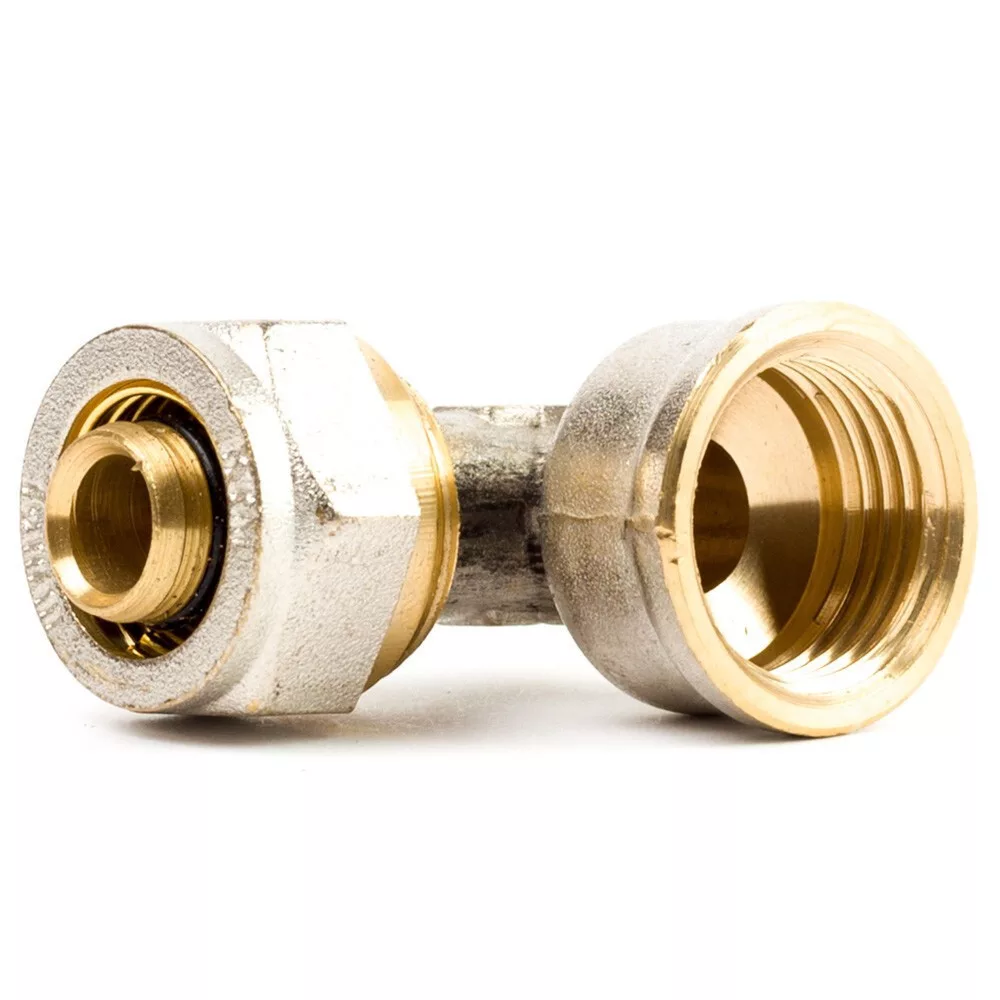

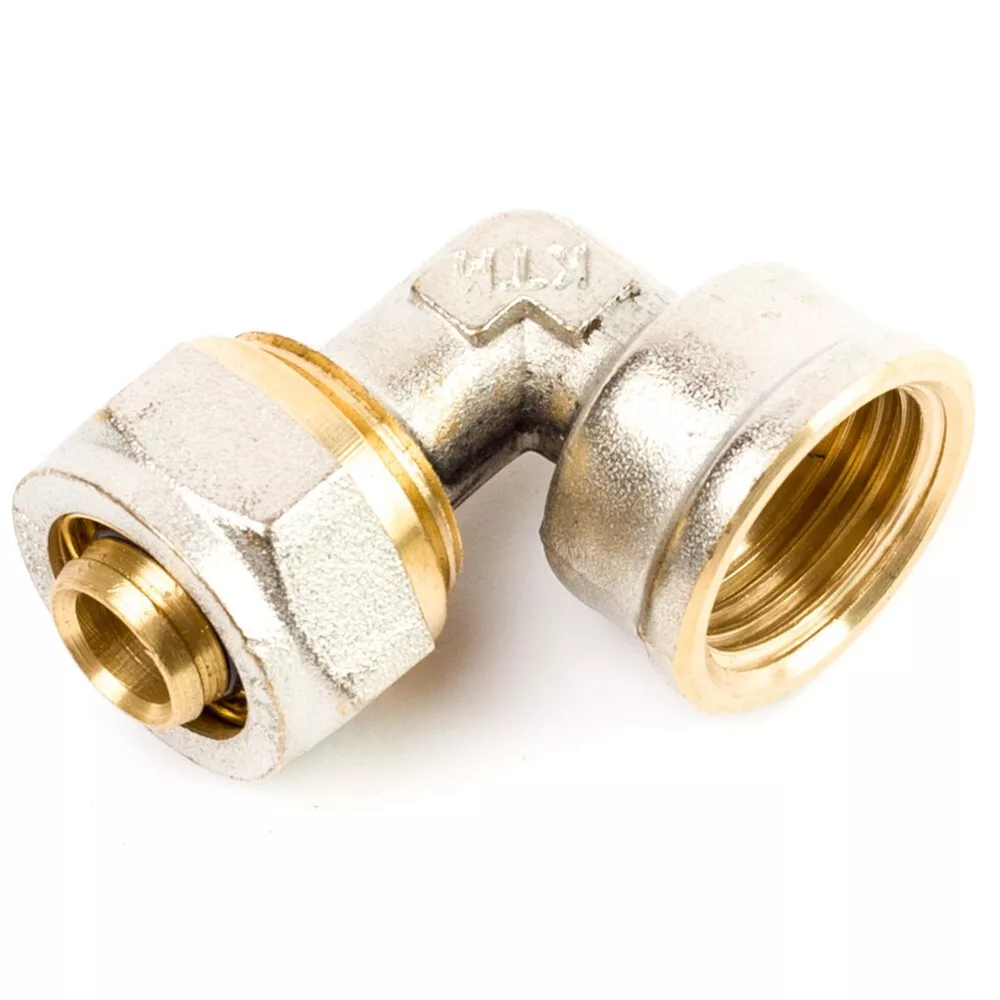

16-1/2" BM könyök 90° – ötrétegű kulcsos csőrendszerhez

A 16-1/2" BM kulcsos könyök a 16 mm-es ötrétegű csőszakaszt köti össze egy 1/2" belső menetes (BM) szerelvénnyel 90°-os szögben – például egy külső menetes csőcsonkkal, csaptelep-csatlakozóval vagy szerelvény KM menetével. Sárgaréz testű, présszerszám nélkül szereelhető, oldható kötéssel. Falon kívüli, hozzáférhető helyzetben alkalmazandó.

Mire használható?

• Csaptelep bekötésnél – Ahol a 16 mm-es ötrétegű csőszakasz 90°-ban fordul egy 1/2" KM menetű csaptelep-csatlakozóhoz, és a könyök BM oldala fogadja a csatlakozó KM menetét.


• Fűtési rendszer bekötésnél – Ha a 16 mm csőszakasz egy 1/2" KM menetű radiátorszelepre csatlakozik 90°-os szögben.


• Melegvíz-ellátás bekötésnél – Bojler 1/2" KM menetű csatlakozási pontján, ahol a 16 mm-es csőszakaszból kanyarindulás szükséges.


• Meglévő hálózat bővítésekor – Ahol a 16 mm-es ötrétegű hálózathoz 1/2" BM menetű pontot kell felvenni.

Jó tudni

A BM menetű oldalra csavaráskor PTFE-szalag vagy kender-paszta szükséges a szivárgásmentes kötéshez. A csőszakasz előkészítése (méretre vágás, sorjázás, kalibrálás) pontosan végzendő el. Kulcsos idomok kizárólag falon kívüli, hozzáférhető helyzetben alkalmazandók.

Gyakori kérdések

Mi a különbség a BM és a KM könyök között?

A BM könyök belső menetes csatlakozóvégét fogadja a külső menetes (KM) csőcsonk vagy szerelvény. A KM könyök ennek fordítottja: a KM vég csavarható egy BM menetű csatlakozóba. A helyes választás a bekötendő szerelvény menetiránya alapján dönthető el.

Melyik méretet kell választani, ha nem egyértelmű?

Az idom egyik oldala mindig az ötrétegű csőhöz való (16 vagy 20 mm), a másik oldal a menetes csatlakozáshoz. Az ötrétegű cső méretét a csőátmérő, a menetes oldal típusát (KM/BM) a bekötendő szerelvény csatlakozóinak iránya határozza meg.

Szükséges-e kalibrálni a csövet bővítés után?

Igen, a méretre vágás után a csővéget minden esetben kalibráló-sorjázóval kell visszaalakítani kerek, sorjamentes állapotra. Ovális vagy sorjas csővég szivárgó kötést eredményez.
