16-1/2" T idom BM ötrétegű kulcsos

16-1/2" BM T idom – ötrétegű kulcsos csőrendszerhez

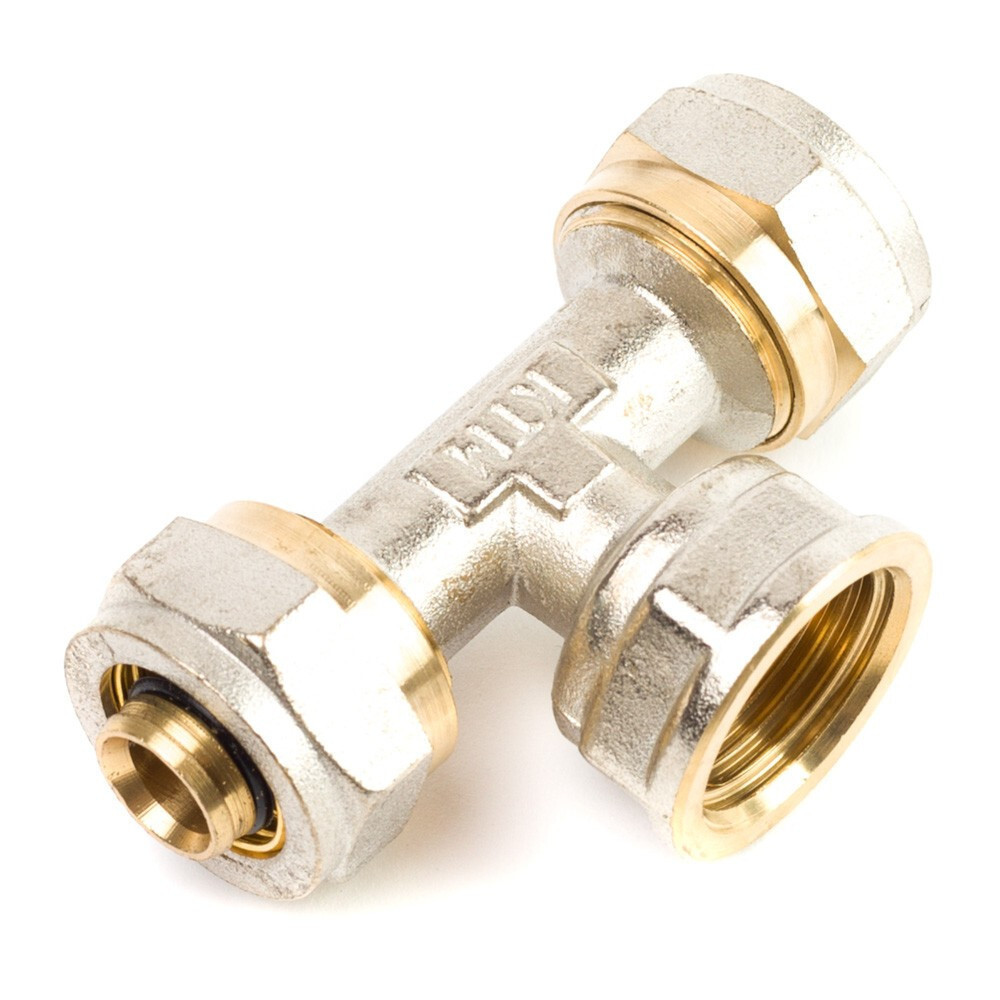

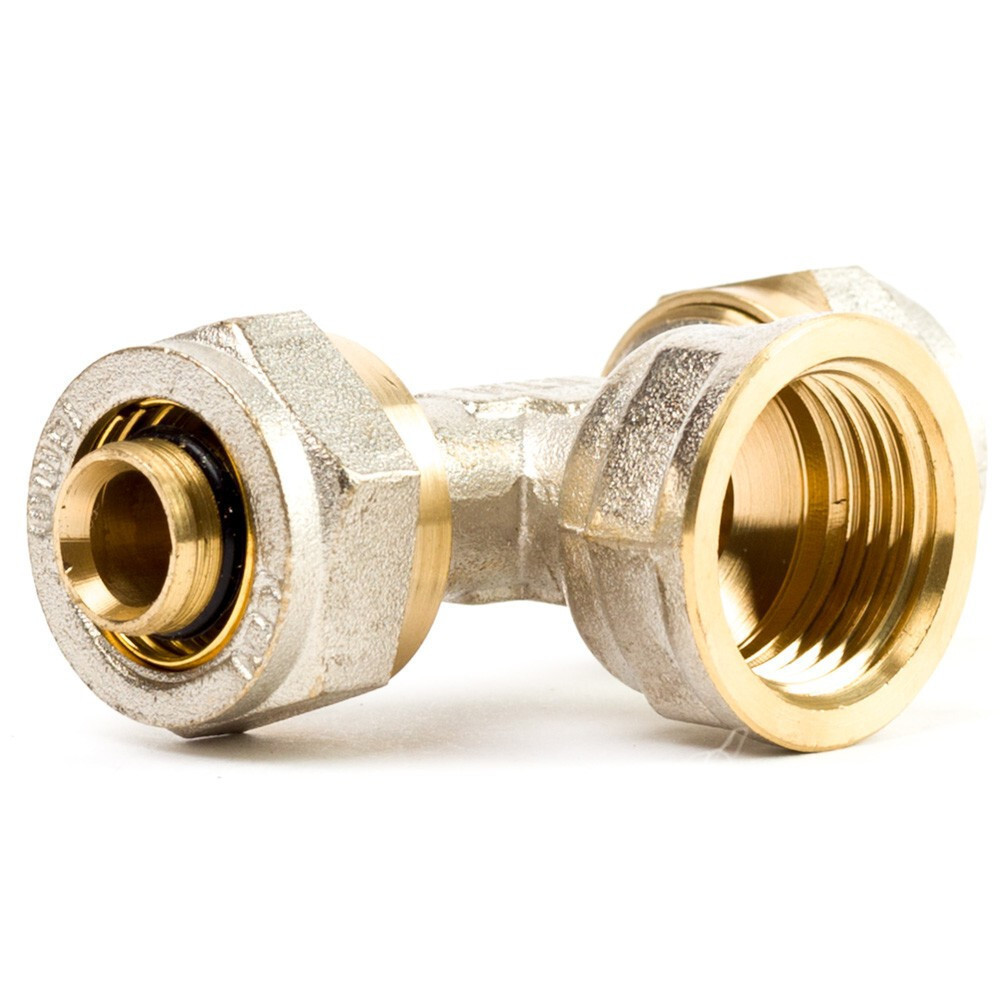

A 16-1/2" BM kulcsos T idom a 16 mm-es ötrétegű csőhálózatba iktatott, 1/2" belső menetes leágazó pontot biztosít. A két csőszár szorítógyűrűsen fogadja a 16 mm-es ötrétegű csöveket, a középső szár 1/2" BM menetes, tehát egy külső menetes (KM) csőcsonk vagy szerelvény csavarható rá. Présszerszám nélkül szereelhető; falon kívüli helyzetben alkalmazandó.

Mire használható?

• Fűtési csőhálózat leágazásánál – Ahol a 16 mm-es ötrétegű fűtési csőből 1/2" KM menetű csonkon keresztül kell leágazni egy fogyasztóhoz.


• Ivóvíz-hálózat elosztásánál – Ha a 16 mm-es ötrétegű ivóvízhálózatból új 1/2" KM menetű csatlakozási pontot kell kialakítani.


• Szerelvény bekötésnél – Ahol az idom BM menetes ágán KM menetű visszacsapó szelep, szűrő vagy más gépészeti szerelvény csatlakozik.


• Meglévő rendszer bővítésekor – Új fogyasztói pont felépítésekor, ahol a 16 mm-es hálózatba 1/2" BM leágazást kell beiktatni.

Jó tudni

Az 1/2" BM menetű oldalra a csatlakoztatandó KM csőcsonkon vagy szerelvényen PTFE-szalag vagy kender-paszta szükséges. A csőoldalon a sorjázás és kalibrálás minden szárhoz kötelező. Kizárólag falon kívüli helyzetben alkalmazható.

Gyakori kérdések

Hogyan dönthető el, hogy KM vagy BM T idom szükséges?

Nézd meg a bekötendő szerelvény csatlakozójának menetiránya: ha a szelep, csaptelep vagy egyéb szerelvény KM menetű (külső menetes), akkor BM T idomra van szükség, és fordítva.

Hogyan biztosítható a szivárgásmentes kötés a menetes oldalon?

A KM menetű csőcsonkra tekerd fel a PTFE-szalagot (kb. 3-4 rétegben), majd csavard szorosan a BM menetű T idom ágába. Kender-paszta esetén a kengyelt a menetbe kell nyomni, majd utána kell felcsavarni.

Melyik kulcsos T idomtípus való padlófűtési osztódobozhoz?

A padlófűtési osztódoboz csatlakozójának menetirányától függően KM vagy BM T idom szükséges. Általában a doboz KM menetű, ezért a csőhálózat oldaláról BM T idom szükséges. Ellenőrizd a konkrét doboz műszaki adatlapját.
