125 könyök 90° KG

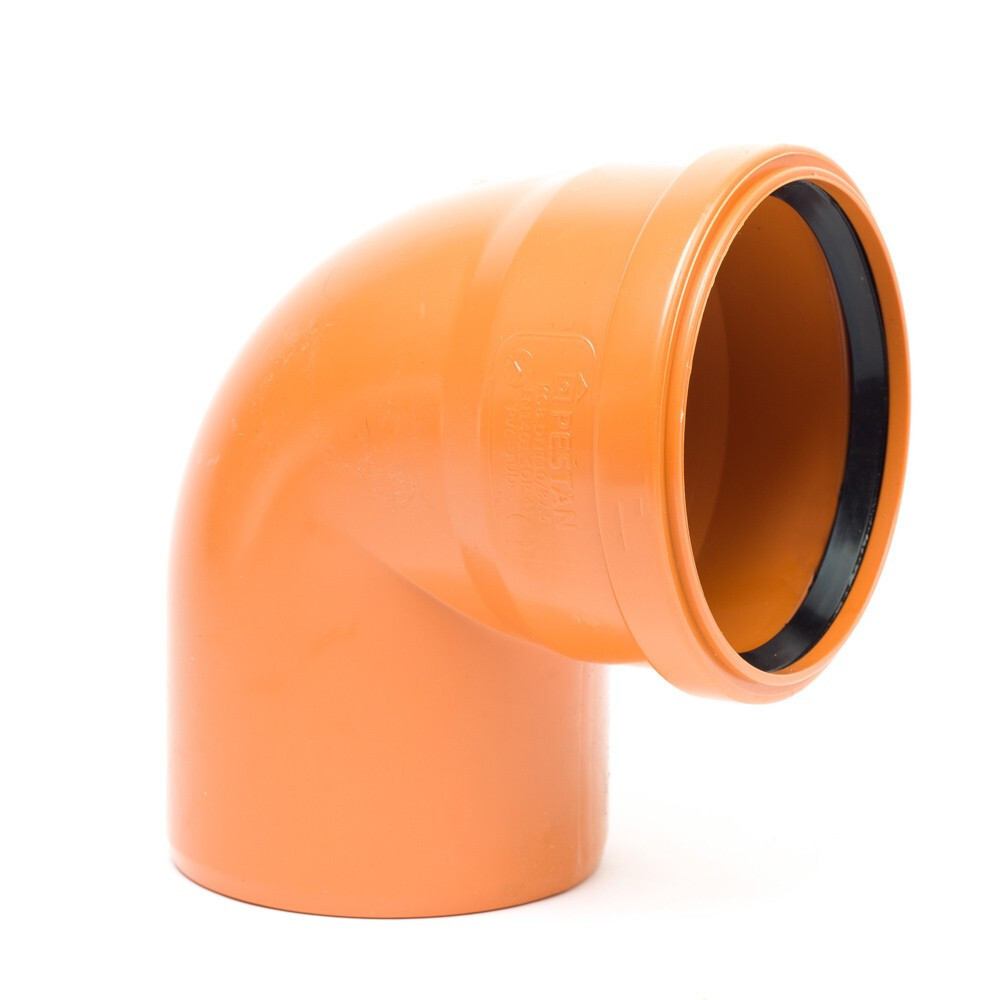

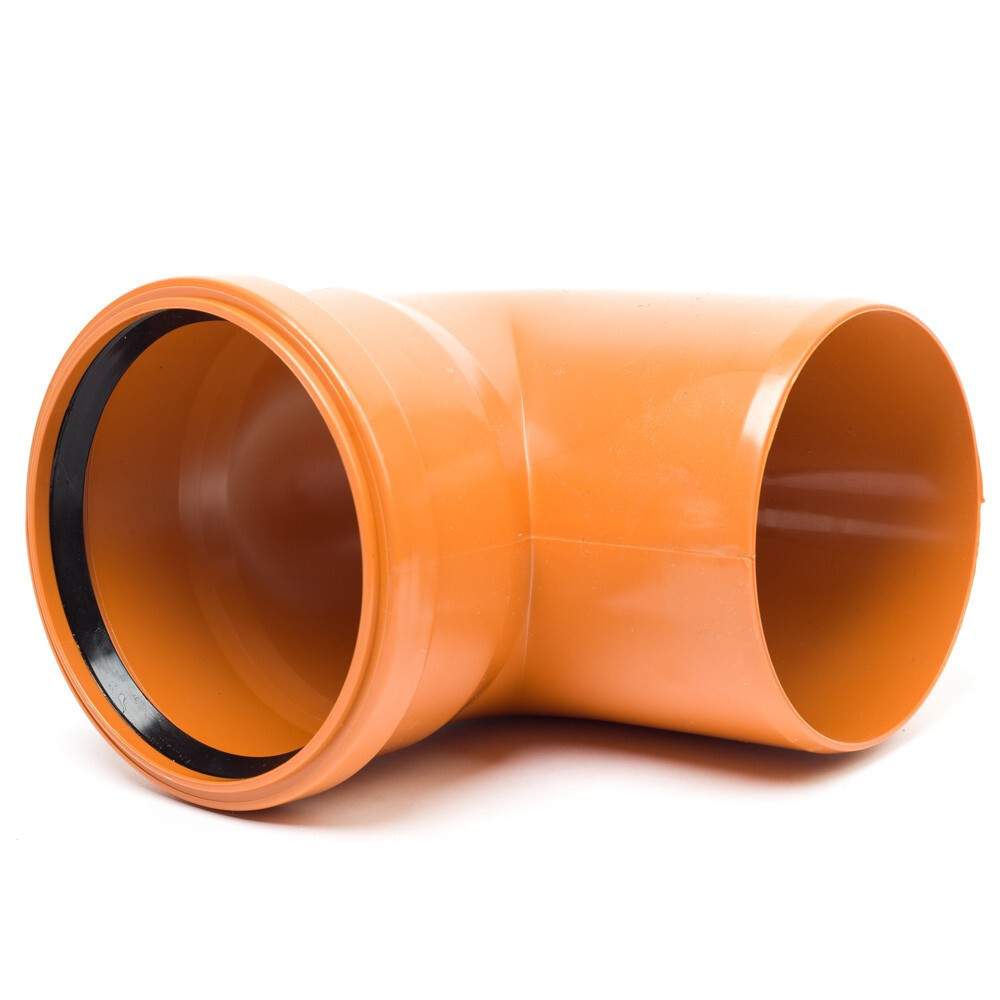

KG könyök DN125 90° – derékszögű irányváltás gravitációs szennyvízhálózatban

A 125 mm névleges átmérőjű, 90 fokos KG könyök a gravitációs PVC csatornarendszerek merőleges irányváltó idomja. Ilyen helyzetek adódnak épületen belüli aknák bekötésénél, vízszintes és függőleges szakasz találkozásánál, illetve ahol az alaprajz geometriája merőleges csővezetési irányt követel meg. DN125-ös méretben jellemzően pinceszinti összegyűjtő csatornákon, alapfalakon átvezetett csövek merőleges eltérítésénél és WC-sorok alapszintű csatlakozásainál fordul elő.

Mire használható?

• Pinceszinti összegyűjtő kanyar – Pinceszinti szennyvíz-összegyűjtő csatornák kanyarainál, ahol az épületszerkezet merőleges irányváltást kíván.


• Alapfal-átvezetés – Alapfalakon átvezetett csövek merőleges eltérítésekor, ahol a fal síkja kényszeríti ki a 90°-os szöget.


• WC-sorok alapszintű csatlakozása – WC-csoportok alapszintű csatlakozásainál, ahol a függőleges csőszakasz vízszintes fővezetékre csatlakozik.


• Szűk beépítési terület – Ahol az épületszerkezet szűk teret enged, és kisebb szögű megoldás nem alkalmazható.

Jó tudni

Vízszintes csatornán a 90°-os könyök csak akkor ajánlott, ha a terv egyéb megoldást nem enged – szűk beépítési területen és kényszermegoldásként. Szaktanácsadói segítséggel el lehet dönteni, hogy adott csatornaszakaszon a 45°-os vagy a 90°-os könyök a célszerűbb megoldás. A gumigyűrűs tokos csatlakozás ragasztás nélkül is tartós tömörséget biztosít.

Gyakori kérdések

Miben különbözik a 45°-os és a 90°-os könyök alkalmazása DN125-ös rendszerben?

A 45°-os könyök enyhe irányváltást tesz lehetővé és kevesebb hidraulikai ellenállást okoz, ezért vízszintes csatornaágon ez az előnyben részesített szög, ha az önvezetékes lejtés fenntartható. A 90°-os könyök derékszögű kanyarhoz szükséges, általában függőleges-vízszintes átmeneteknél vagy szűk beépítési területen, ahol kisebb szögű megoldás nem elfér.

Hogyan kell beépíteni a DN125-ös 90°-os KG könyököt?

A csővéget síkosítószerrel kell megkenni, majd egy határozottan egyenes mozdulattal be kell tolni a tok stopjáig. Az előszerelt gumigyűrű ragasztás nélkül tömít. Az összeszerelésnél ellenőrizni kell a gumigyűrű helyzetét, és a csővéget nem szabad elferdíteni beillesztéskor.

Milyen terhelést bír el a DN125-ös KG könyök kültéri fektetésben?

A KG idom teherbírása elsősorban a beágyazás minőségétől függ. Megfelelő homokos ágytükörrel és egyenletes tömörítéssel a könyök nem jelent gyenge pontot az SN4-es gyűrűmerevségi osztályán belül elfogadható terhelésnél. Nagyforgalmú közút alatti fektetésnél SN8-as osztályú idom alkalmazása javasolt.
